модель 2003 года
- Модель Vinson 500
- Код модели LT-F500F

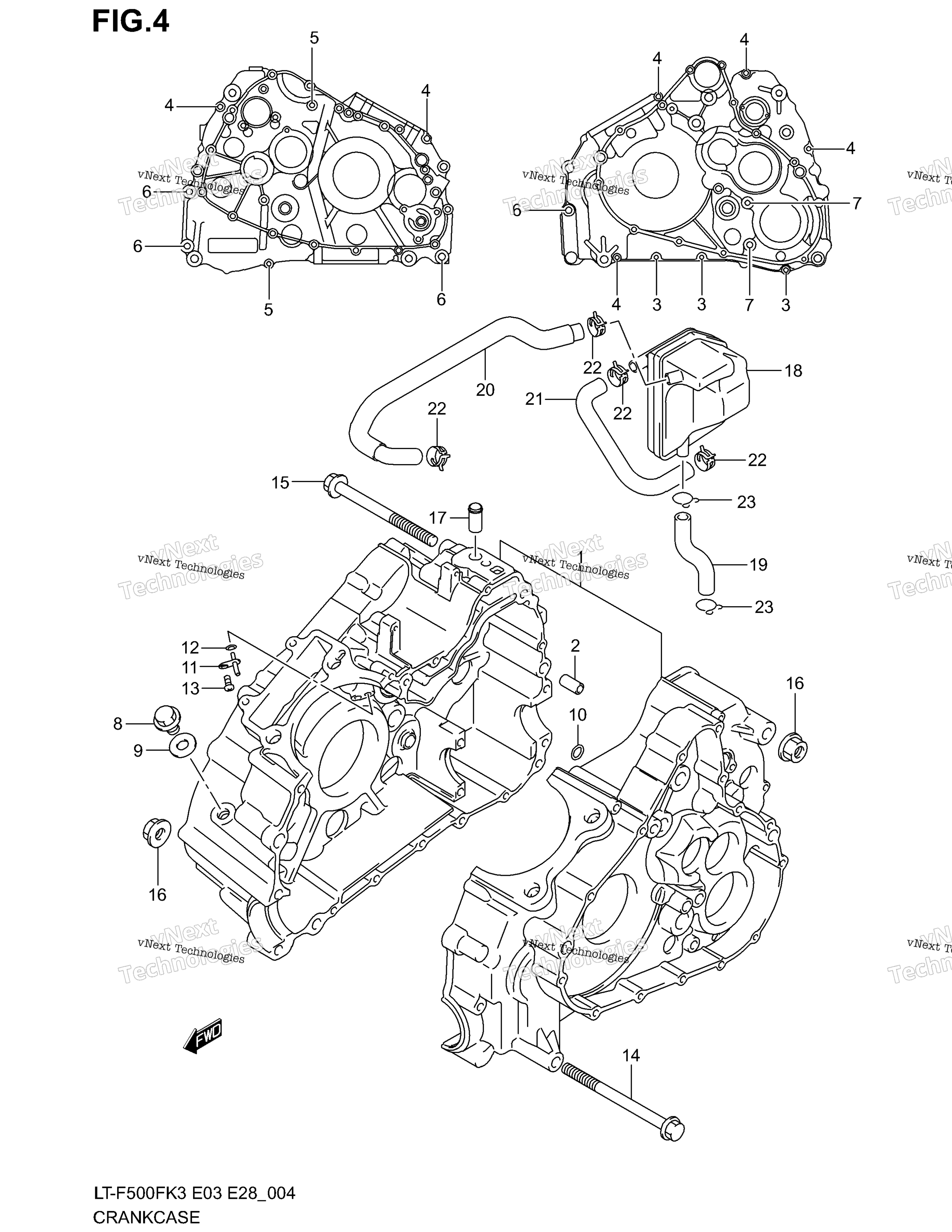

Схема картера для LT-F500F
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE SET Includes Item(s) 2 - 13 art. 11301-09851-000
По запросу
2
PIN art. 04211-13189-000
По запросу
3
BOLT art. 01547-0645B-000
По запросу
4
BOLT art. 01547-0675B-000
По запросу
5
BOLT art. 01547-0690B-000
По запросу
6
BOLT art. 01550-0850B-000
По запросу
7
BOLT art. 01550-0885B-000
По запросу
8
PULG, OIL GALLERY art. 01550-1216B-000
По запросу
9
Прокладка Suzuki art. 09168-12002-000
от 269 ₽
10
O RING (D:1.9,ID:8.6) art. 09280-09005-000
По запросу
11
JET, PISTON COOLING art. 11390-09F00-000
По запросу
12
Уплотнительное кольцо Suzuki art. 09280-04004-000
По запросу
13
Болт 6x12 Suzuki 09125-06110 art. 09125-06110-000
от 368 ₽
14
BOLT (10X180) art. 09103-10136-000
По запросу
15
BOLT (10X208) art. 09103-10152-000
По запросу
16
NUT art. 09159-10115-000
По запросу
17
UNION, BREATHER HOSE art. 09364-12002-000
По запросу
18
TANK, OIL RETURN art. 11330-03G00-000
По запросу
19
HOSE, BREATHER art. 11332-03G00-000
По запросу
20
HOSE, BREATHER art. 11333-03G00-000
По запросу
21
HOSE, BREATHER art. 11334-03G00-000
По запросу
22
CLIP art. 09401-15101-000
По запросу
23
CLIP art. 09401-15404-000
По запросу
