модель 2003 года
- Модель Vinson 500
- Код модели LT-F500F

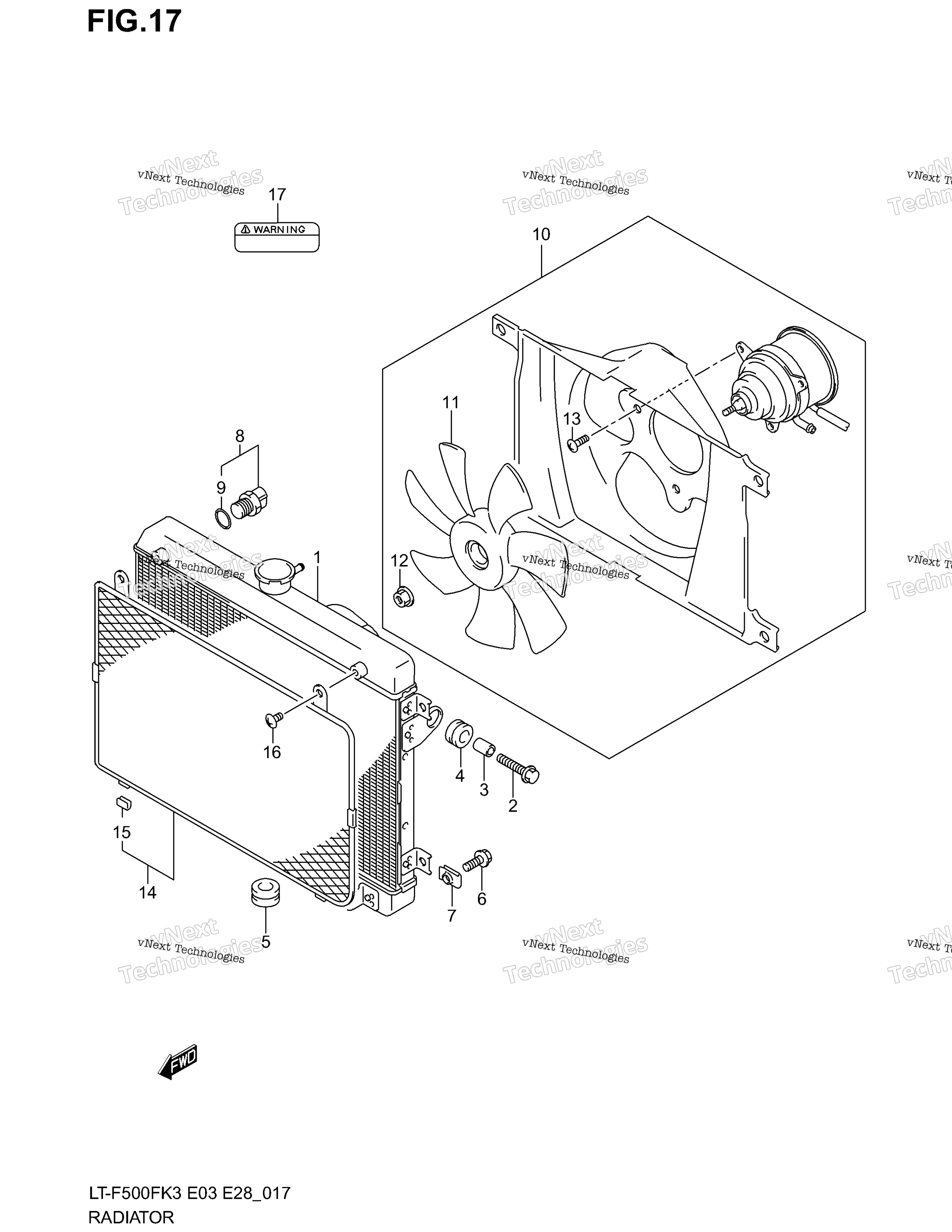

Схема радиатора для LT-F500F
Схема
Детали
Номер
Наименование детали
Цена
1
RADIATOR ASSY, WATER art. 17710-03G10-000
По запросу
2
BOLT (6X25) art. 09118-06097-000
По запросу
3
SPACER art. 09180-06290-000
По запросу
4
CUSHION art. 09320-10042-000
По запросу
5
CUSHION, LOWER art. 09320-12090-000
По запросу
6
Болт Suzuki art. 01550-0612A-000
По запросу
7
NUT art. 09148-06015-000
По запросу
8
SWITCH, RADIATOR FAN Includes Item(s) 9 art. 17680-50F71-000
По запросу
9
Кольцо уплотнительное Suzuki art. 17689-50F00-000
от 420 ₽
10
FAN ASSY, RADIATOR Includes Item(s) 11 - 13 art. 17800-03G00-000
По запросу
11
FAN, RADIATOR art. 17820-09F10-000
По запросу
12
NUT art. 08316-2006A-000
По запросу
13
SCREW art. 17129-50F10-000
По запросу
14
COVER, RADIATOR Includes Item(s) 15 art. 17760-09F01-000
По запросу
15
PROTECTOR art. 17765-09F00-000
По запросу
16
SCREW art. 02142-0608A-000
По запросу
17
LABEL, COOLING FAN art. 17991-02F02-000
По запросу
