модель 2004 года
- Модель Eiger 400
- Код модели LT-A400C

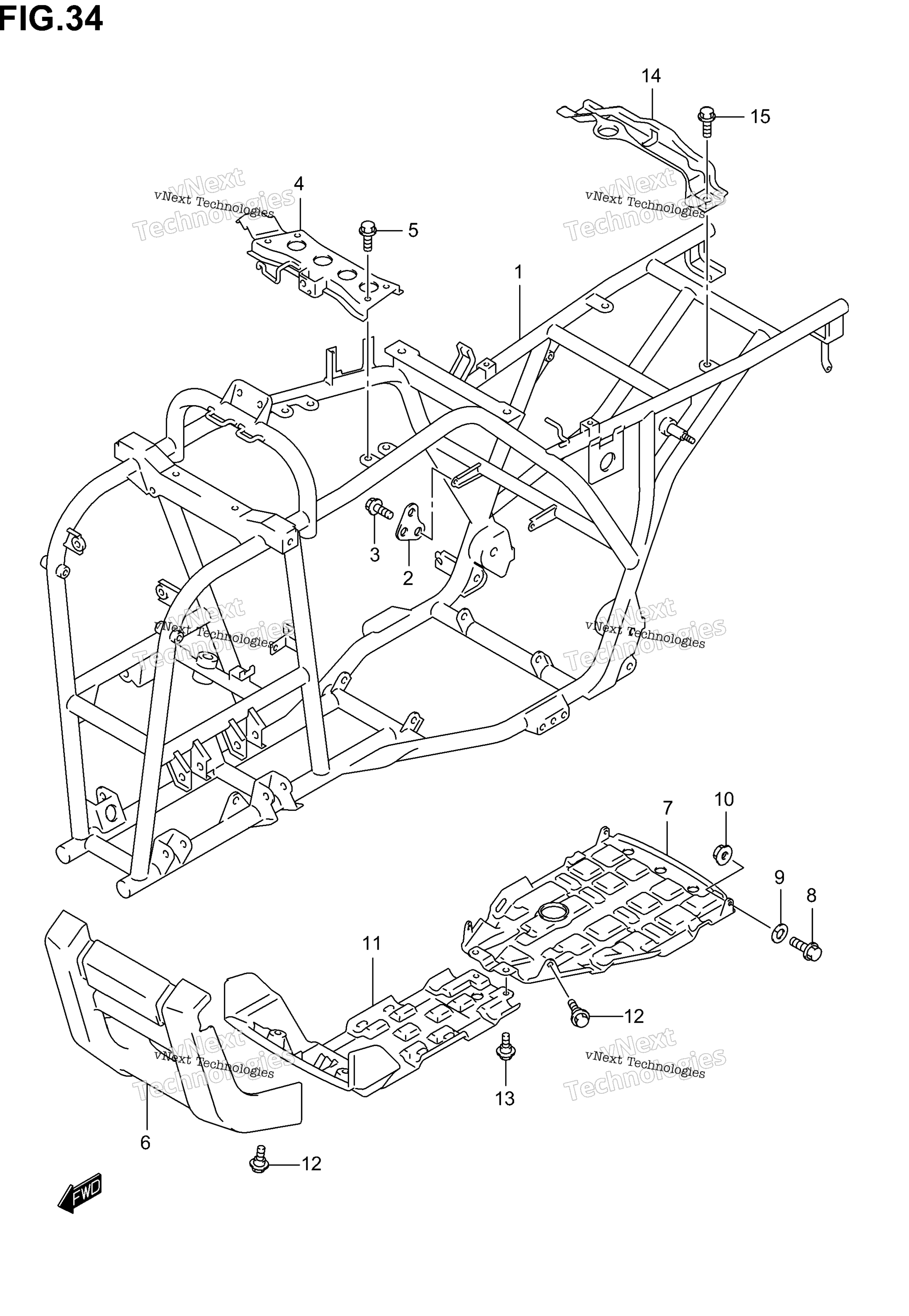

Схема рамы для LT-A400C
Схема
Детали
Номер
Наименование детали
Цена
1
FRAME (BLACK) F.NO.5SAAK46K3X102001% art. 41100-38FE1-019
По запросу
2
PLATE, ENGINE MOUNT REAR RH F.NO.5SAAK46K3X102001% art. 41981-38FA0-000
По запросу
3
BOLT art. 09103-08570-000
По запросу
4
BRACKET, ENGINE MOUNT UPPER art. 41990-38F10-000
По запросу
5
BOLT art. 09103-08570-000
По запросу
6
PROTECTOR, FRONT MODEL K5 art. 42521-38F10-000
По запросу
7
PROTECTOR, ENGINE art. 42511-38F03-000
По запросу
8
BOLT, ENGINE PROTECTOR art. 09111-06085-000
По запросу
9
WASHER art. 09160-06109-000
По запросу
10
NUT art. 08319-3106A-000
По запросу
11
PROTECTOR, MIDDLE art. 42561-38F00-000
По запросу
12
SCREW, PROTECTOR art. 09111-06085-000
По запросу
13
BOLT, PROTECTOR art. 09111-06072-000
По запросу
14
PLATE, BATTERY F.NO.5SAAK46K3X102001% art. 41560-38FA0-000
По запросу
15
BOLT art. 01550-0816A-000
По запросу
