модель 2004 года
- Модель Eiger 400
- Код модели LT-A400C

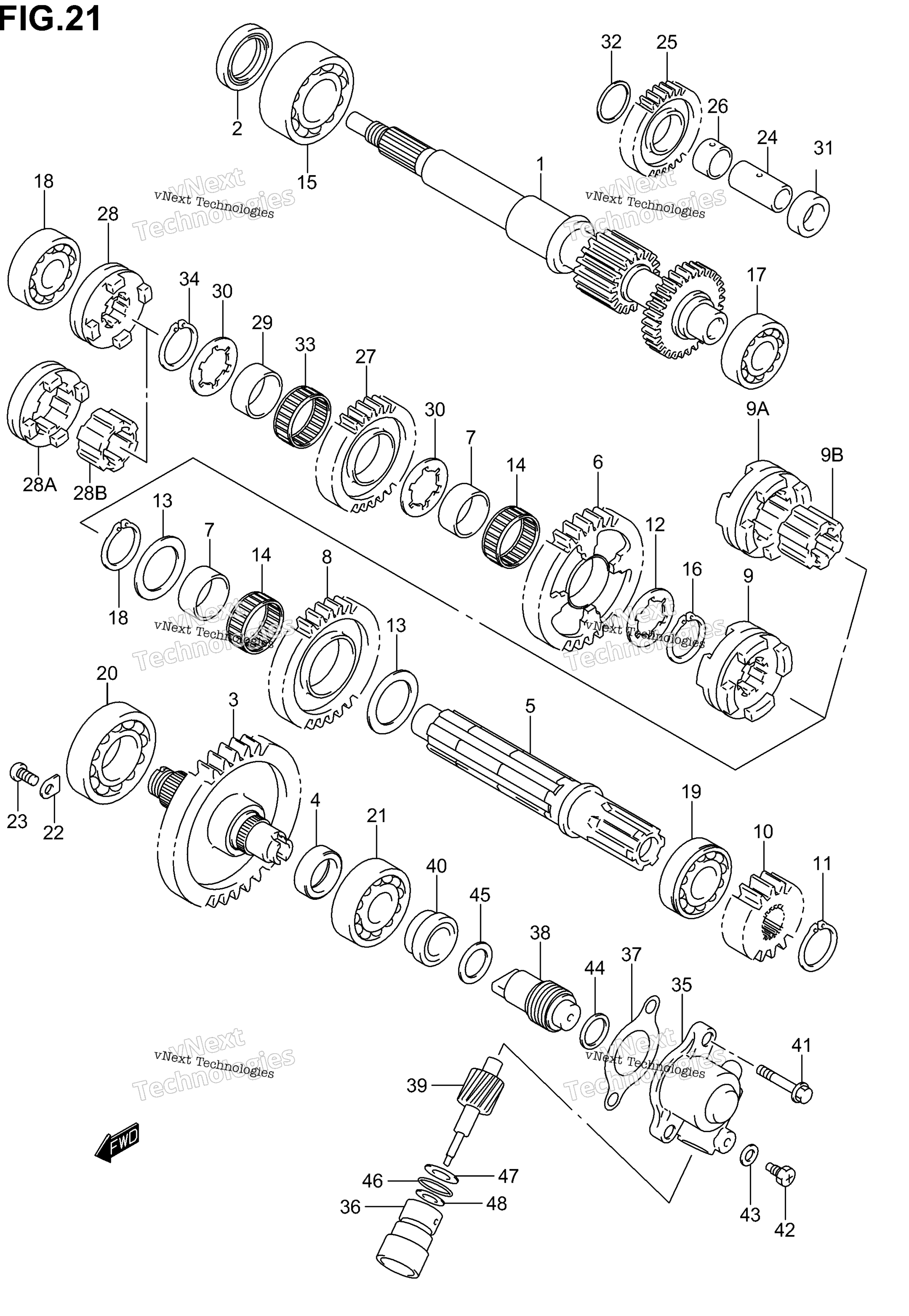

Схема трансмиссии (2) для LT-A400C
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT, DRIVE (NT:24/16) art. 29111-38F00-000
По запросу
2
SEAL, DRIVE SHAFT art. 12281-87J00-000
По запросу
3
SHAFT, SUB T/M OUTPUT art. 29120-38F00-000
По запросу
4
SPACER, SUB T/M NO.2 GEAR art. 29122-38F00-000
По запросу
5
SHAFT, SUB T/M COUNTER art. 29131-38F00-000
По запросу
6
GEAR, SUB T/M DRIVEN LOW NT:40 art. 29311-09F51-000
По запросу
7
BUSH, SUB T/M DRIVEN art. 29315-09F51-000
По запросу
8
GEAR, SUB T/M DRIVEN HIGH NT:33 art. 29321-09F51-000
По запросу
9
DOG, SUB T/M SELECT %F.NO.5SAAK46K3X102000 art. 29331-09F50-000
По запросу
9
DOG, SUB T/M SELECT F.NO.5SAAK46K3X102001% art. 29331-38F10-000
По запросу
9
SPACER, SUB T/M SELECT F.NO.5SAAK46K3X102001% art. 29332-38F10-000
По запросу
10
GEAR, SUB T/M DRIVE NO.2 NT:19 art. 29411-38F00-000
По запросу
11
CIRCLIP SUB DRIVE NO.2 art. 08331-31256-000
По запросу
12
WASHER, DRIVEN GEAR LOW art. 09167-25017-000
По запросу
13
WASHER, DRIVEN GEAR HIGH 25X40X1.0 art. 09181-25251-000
По запросу
14
BEARING, SUB T/M GEAR 30X35X12 art. 09263-30018-000
По запросу
15
Подшипник Suzuki 09267-30005 art. 09267-30005-000
от 13 590 ₽
16
CIRCLIP, SUB T/M GEAR art. 09380-25003-000
По запросу
17
BEARING, DRIVE SHAFT LH 20X47X14 art. 09262-20069-000
По запросу
18
BEARING, SUB T/M COUNTER RH 20X52X15 art. 09262-20073-000
По запросу
19
Подшипник 09262-25003 art. 09262-25003-000
от 3 119 ₽
20
BEARING, SUB T/M OUTPUT 35X72X17 art. 09262-35038-000
По запросу
21
BEARING, SUB T/M OUTPUT LH 20X52X15 art. 09262-20073-000
По запросу
22
Шайба Suzuki 24741-21A00 art. 24741-21A00-000
от 368 ₽
23
Болт 6x12 Suzuki 09125-06110 art. 09125-06110-000
от 368 ₽
24
SHAFT, REVERSE IDLE art. 24551-38F00-000
По запросу
25
GEAR, REVERSE IDLE (NT:28) art. 24561-09F50-000
По запросу
26
BUSH, REVERSE IDLE GEAR art. 29222-44D00-000
По запросу
27
GEAR, REVERSE DRIVEN (NT:32) art. 24571-38F00-000
По запросу
28
SPACER, REVERSE IDLE F.NO.5SAAK46K3X102001% art. 24582-38F10-000
По запросу
28
DOG, REVERSE GEAR %F.NO.5SAAK46K3X102000 art. 24581-38F00-000
По запросу
28
DOG, REVERSE GEAR F.NO.5SAAK46K3X102001% art. 24581-38F10-000
По запросу
29
BUSH, REVERSE DRIVEN GEAR art. 29315-09F51-000
По запросу
30
WASHER, REVERSE DRIVEN GEAR art. 09167-25017-000
По запросу
31
SPACER, REVERSE IDLE 20X30X9.5 art. 09180-20082-000
По запросу
32
WASHER, REVERSE IDLE GEAR 20X30X1.0 art. 09181-20195-000
По запросу
33
BEARING, REVERSE DRIVEN GEAR 30X35X12.8 art. 09263-30018-000
По запросу
34
CIRCLIP, REVERSE DRIVEN GEAR art. 09380-25003-000
По запросу
35
HOUSING, ODOMETER GEAR art. 26441-19B01-000
По запросу
36
SLEEVE art. 26442-19B00-000
По запросу
37
GASKET art. 26451-19B12-000
По запросу
38
GEAR, DRIVE (NT:9) art. 26461-38F00-000
По запросу
39
GEAR, DRIVE (NT:15) art. 26471-38F00-000
По запросу
40
SPACER art. 26481-19B00-000
По запросу
41
BOLT art. 09103-06201-000
По запросу
42
BOLT art. 09135-06501-000
По запросу
43
WASHER (6.2X11X1.2) art. 09168-06004-000
По запросу
44
WASHER (15X20X1.0) art. 09181-15111-000
По запросу
45
WASHER (17X24X1.0) art. 09181-17139-000
По запросу
46
O RING (D:1.9,ID:16.6) art. 09280-17004-000
По запросу
47
SEAL (5X12X8) %F.NO.5SAAK46K3X102000 art. 09289-05002-000
По запросу
47
SEAL (5X12X8) F.NO.5SAAK46K3X102001% art. 09283-05001-000
По запросу
48
WASHER art. 08211-08151-000
По запросу
