модель 2004 года
- Модель Vinson 500
- Код модели LT-A500FB

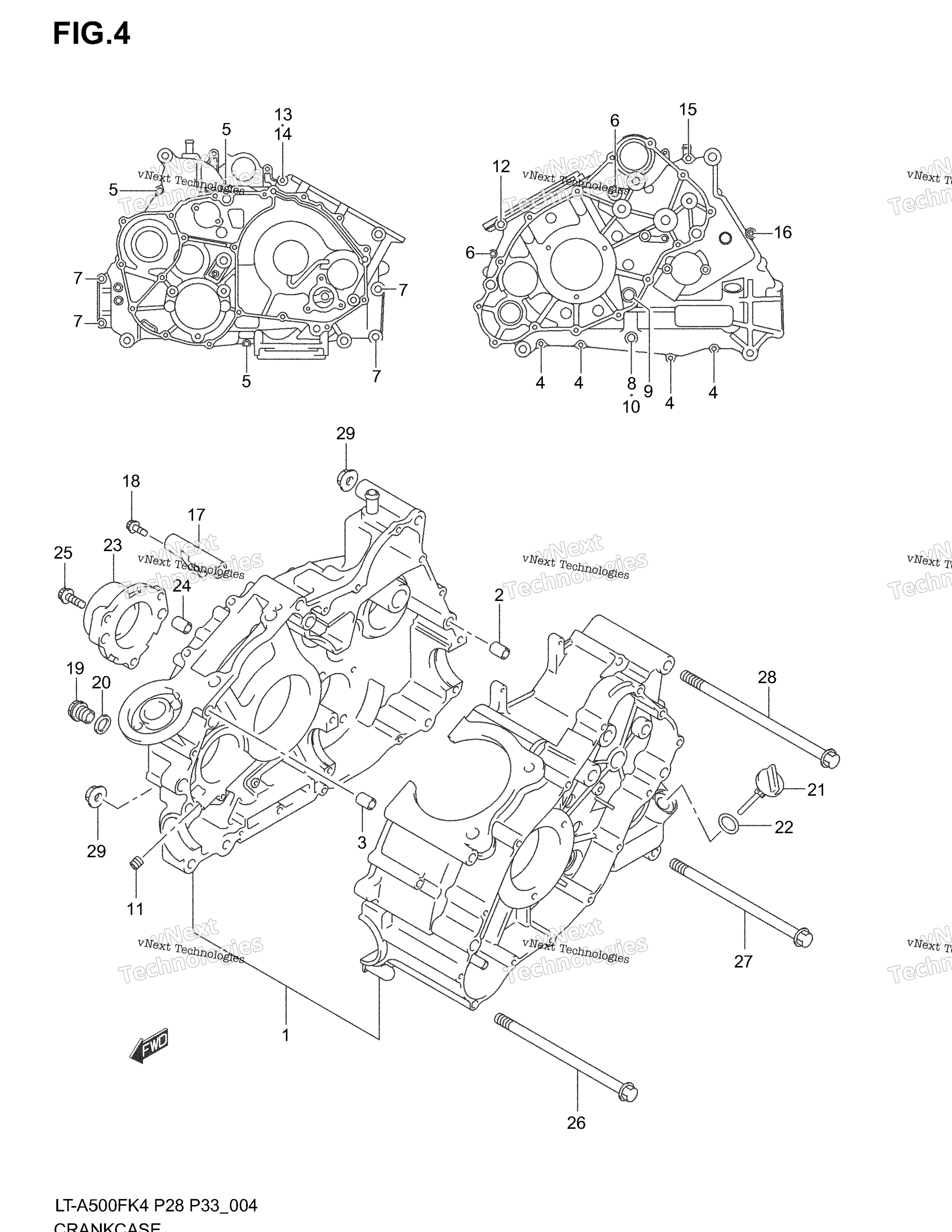

Схема картера для LT-A500FB
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE SET Includes Item(s) 2 - 16 art. 11301-03812-000
По запросу
2
PIN art. 04211-13189-000
По запросу
3
Направляющая цилиндра Suzuki 04211-11169-00 art. 04211-11169-000
По запросу
4
BOLT art. 01547-0645B-000
По запросу
5
BOLT art. 01547-0655B-000
По запросу
6
BOLT art. 01547-0675B-000
По запросу
7
BOLT art. 09103-08081-000
По запросу
8
BOLT art. 09103-08217-000
По запросу
9
BOLT, LH (8X105) art. 09103-08179-000
По запросу
10
GASKET, LH art. 09168-08016-000
По запросу
11
PLUG, RH art. 09246-04009-000
По запросу
12
BOLT, LH (8X137) art. 09103-08297-000
По запросу
13
BOLT, RH (8X125) art. 09103-08182-000
По запросу
14
GASKET, RH art. 09168-08016-000
По запросу
15
BOLT (L:120) art. 09103-06255-000
По запросу
16
BOLT art. 01547-0695B-000
По запросу
17
PIPE, BREATHER art. 11317-09F50-000
По запросу
18
BOLT, BREATHER PIPE art. 07120-0612B-000
По запросу
19
PLUG, OIL PRESSURE art. 09247-14015-000
По запросу
20
GASKET, OIL PRESSURE PLUG art. 09168-14002-000
По запросу
21
Щуп масляный Suzuki 11971-09F50 art. 11971-09F50-000
По запросу
22
Уплотнительное кольцо Suzuki art. 09280-17003-000
от 263 ₽
23
HOUSING, SECONDARY SHAFT BEARING art. 11313-09F60-000
По запросу
24
PIN art. 04211-13189-000
По запросу
25
BOLT art. 09106-08121-000
По запросу
26
BOLT (10X180) art. 09103-10136-000
По запросу
27
BOLT (10X180) REAR LOWER art. 09103-10136-000
По запросу
28
BOLT (10X205) REAR UPPER art. 09103-10145-000
По запросу
29
NUT art. 09159-10115-000
По запросу
