модель 2004 года
- Модель Vinson 500
- Код модели LT-A500FB

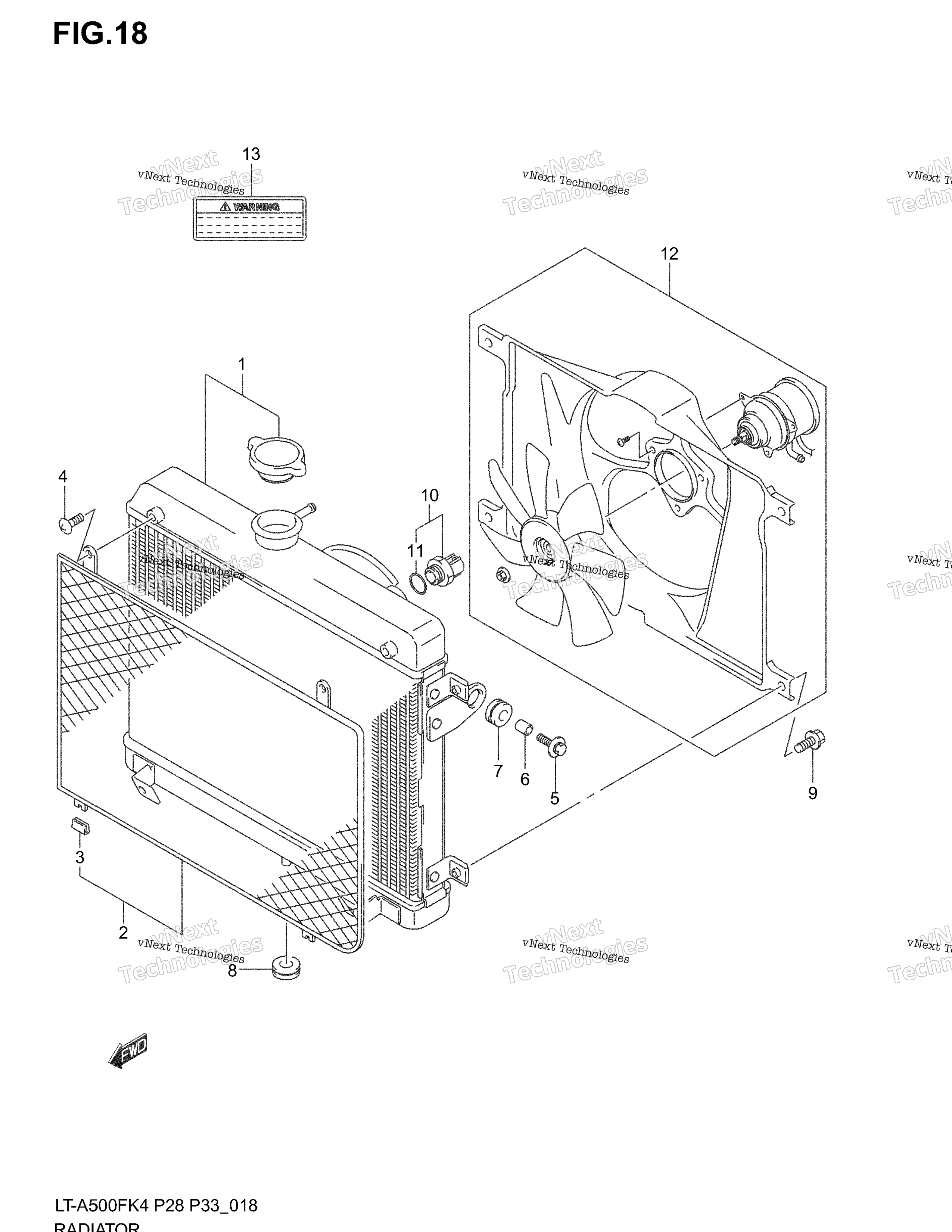

Схема радиатора для LT-A500FB
Схема
Детали
Номер
Наименование детали
Цена
1
RADIATOR ASSY, WATER art. 17710-03G10-000
По запросу
2
COVER, RADIATOR Includes Item(s) 3 art. 17760-09F01-000
По запросу
3
PROTECTOR art. 17765-09F00-000
По запросу
4
SCREW art. 02142-0608A-000
По запросу
5
BOLT art. 09118-06097-000
По запросу
6
SPACER art. 09180-06290-000
По запросу
7
CUSHION art. 09320-10042-000
По запросу
8
CUSHION, LOWER art. 09320-12090-000
По запросу
9
Болт Suzuki art. 01550-0612A-000
По запросу
10
SWITCH, RADIATOR FAN Includes Item(s) 11 art. 17680-50F71-000
По запросу
11
Кольцо уплотнительное Suzuki art. 17689-50F00-000
от 420 ₽
12
FAN ASSY, RADIATOR art. 17800-03G10-000
По запросу
13
LABEL, COOLING FAN E33 art. 17991-02F02-000
По запросу
