модель 2007 года
- Модель Kingquad 700
- Код модели LT-A700X

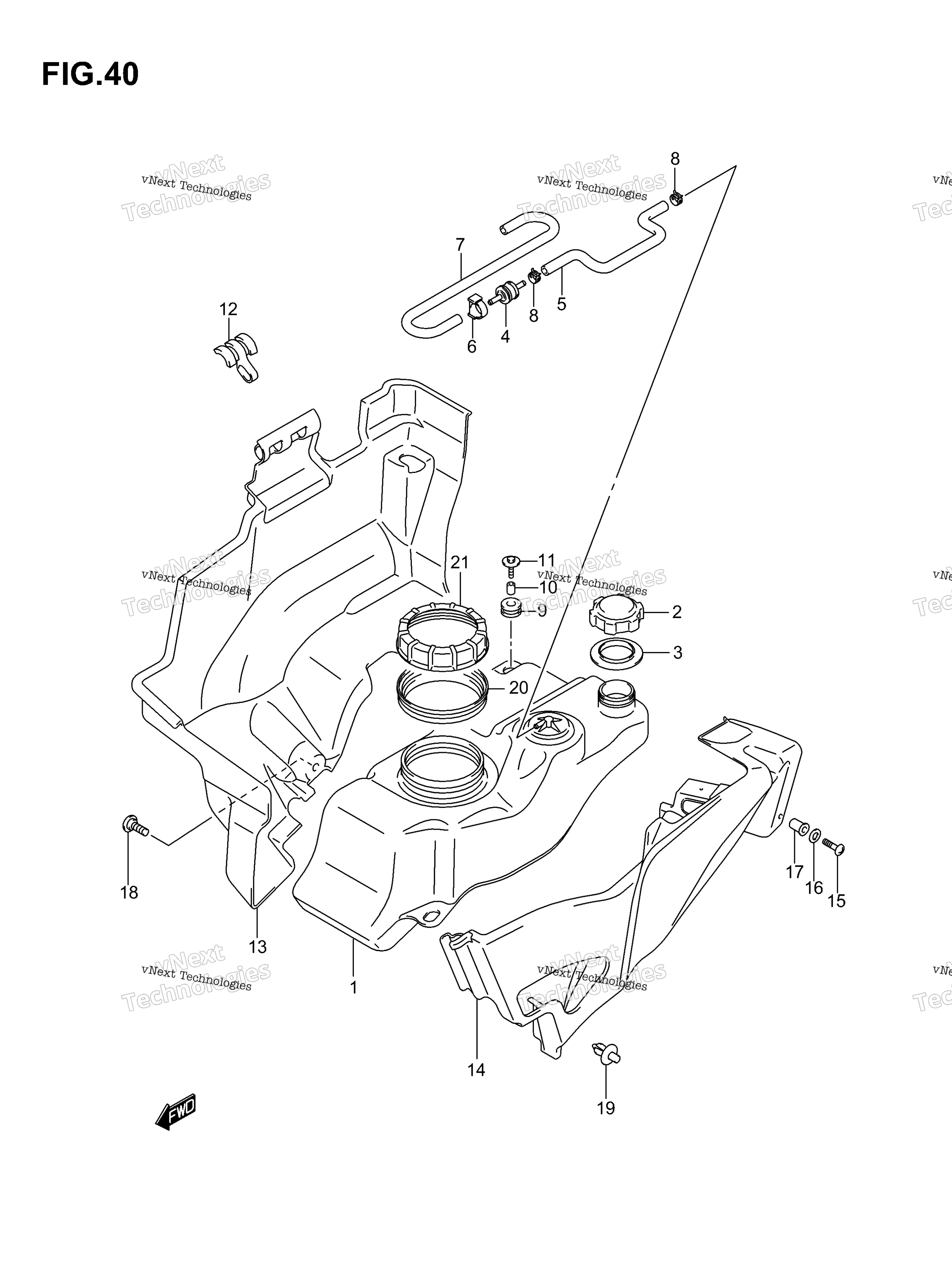

Схема топливного бака для LT-A700X
Схема
Детали
Номер
Наименование детали
Цена
1
TANK ASSY, FUEL art. 44100-31G00-000
По запросу
2
Крышка бензобака 44200-31G00 art. 44200-31G00-000
от 6 489 ₽
3
RUBBER, INLET art. 44261-31G00-000
По запросу
4
Клапан топливного бака Suzuki art. 85451-75100-000
По запросу
5
HOSE, CHECK VALVE art. 44425-31G01-000
По запросу
6
CUSHION, CHECK VALVE art. 44881-31G00-000
По запросу
7
HOSE, TANK BREATHER art. 44434-31G01-000
По запросу
8
Хомут Suzuki art. 09401-08409-000
от 221 ₽
9
CUSHION, REAR art. 44281-03G01-000
По запросу
10
SPACER art. 09180-06293-000
По запросу
11
BOLT art. 09116-06050-000
По запросу
12
CUSHION, SIDE art. 44541-31G00-000
По запросу
13
COVER, LOWER F.NO.5SAAP41A67110001% art. 44390-31G10-000
По запросу
14
COVER, OUTER art. 44391-31G00-000
По запросу
15
Винт Suzuki art. 02142-0520B-000
По запросу
16
WASHER art. 09160-05046-000
По запросу
17
Гайка Suzuki 09159-05019 art. 09159-05019-000
По запросу
18
SCREW art. 09139-06137-000
По запросу
19
CLIP art. 09409-07333-000
По запросу
20
Прокладка крышки бензонасоса Suzuki art. 44596-10G01-000
По запросу
21
RETAINER, FUEL PUMP art. 44597-10G00-000
По запросу
