модель 2007 года
- Модель Kingquad 700
- Код модели LT-A700X

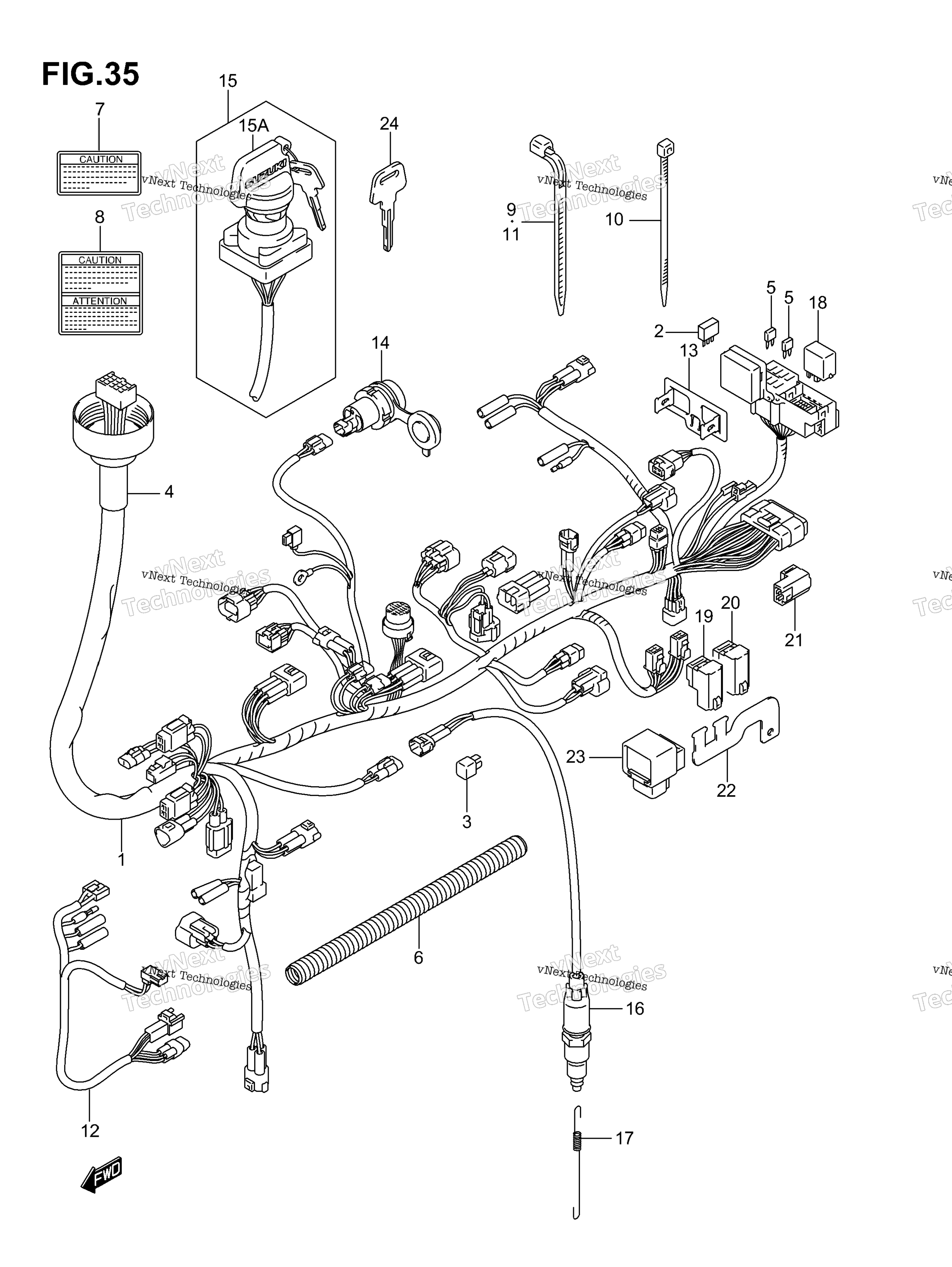

Схема жгута проводов (Model K6 %F.No.5Saap41a 67110000) для LT-A700X
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS, WIRING Includes Item(s) 2 - 5 art. 36610-31G02-000
По запросу
2
DIODE art. 36611-38A10-000
По запросу
3
RECTIFIER ASSY art. 32800-16A00-000
По запросу
4
COVER art. 36618-31G00-000
По запросу
5
FUSE (10A) art. 09481-10501-000
По запросу
5
Предохранитель 15А Suzuki art. 09481-15501-000
от 116 ₽
6
GUIDE, WIRING HARNESS art. 36619-31G00-000
По запросу
7
LABEL, CAUTION MAX AMP art. 38852-09F30-000
По запросу
8
LABEL, CAUTION MAX AMP E28 art. 38852-03G10-000
По запросу
9
CLAMP (L:235) art. 09407-25401-000
По запросу
9
CLAMP (L:95) art. 09407-11401-000
По запросу
9
CLAMP (L:125) art. 09407-14403-000
По запросу
9
CLAMP (L:165) art. 09407-18402-000
По запросу
10
CLAMP (L:145) art. 09407-14407-000
По запросу
11
CLAMP (L:190) art. 09407-19401-000
По запросу
12
WIRE, FRONT BRAKE SW LEAD art. 36857-03G00-000
По запросу
13
BRACKET, FUSE art. 36744-31G00-000
По запросу
14
TERMINAL, POWER SOURCE art. 38850-03G00-000
По запросу
15
Кожух на ключ Suzuki 37142-19B01 art. 37142-19B01-000
По запросу
15
Замок зажигания Suzuki 37110-31G01 art. 37110-31G01-000
По запросу
16
Лягушка тормоза Suzuki 37740-38F01 art. 37740-38F01-000
от 11 477 ₽
17
SPRING, STOP LAMP art. 09443-06080-000
По запросу
18
Реле Suzuki 38730-09F00 art. 38730-09F00-000
от 5 775 ₽
19
RELAY ASSY, NEUTRAL START art. 38740-26E01-000
По запросу
20
RELAY ASSY, DEF LOCK art. 38740-26E01-000
По запросу
21
Реле топливного насоса Suzuki 38740-31G0 art. 38740-31G02-000
от 4 788 ₽
22
BRACKET, RELAY art. 38741-31G00-000
По запросу
23
Реле Suzuki 38750-31G00 art. 38750-31G00-000
По запросу
24
KEY, BLANK TYPE (F) OPT art. 37146-19B30-000
По запросу
24
Болванка ключка зажигания Suzuki art. 37146-19B20-000
По запросу
24
KEY, BLANK TYPE (D) OPT art. 37146-19B10-000
По запросу
24
KEY, BLANK TYPE (C) OPT art. 37146-19B00-000
По запросу
