модель 2007 года
- Модель Vinson 500
- Код модели LT-A500F

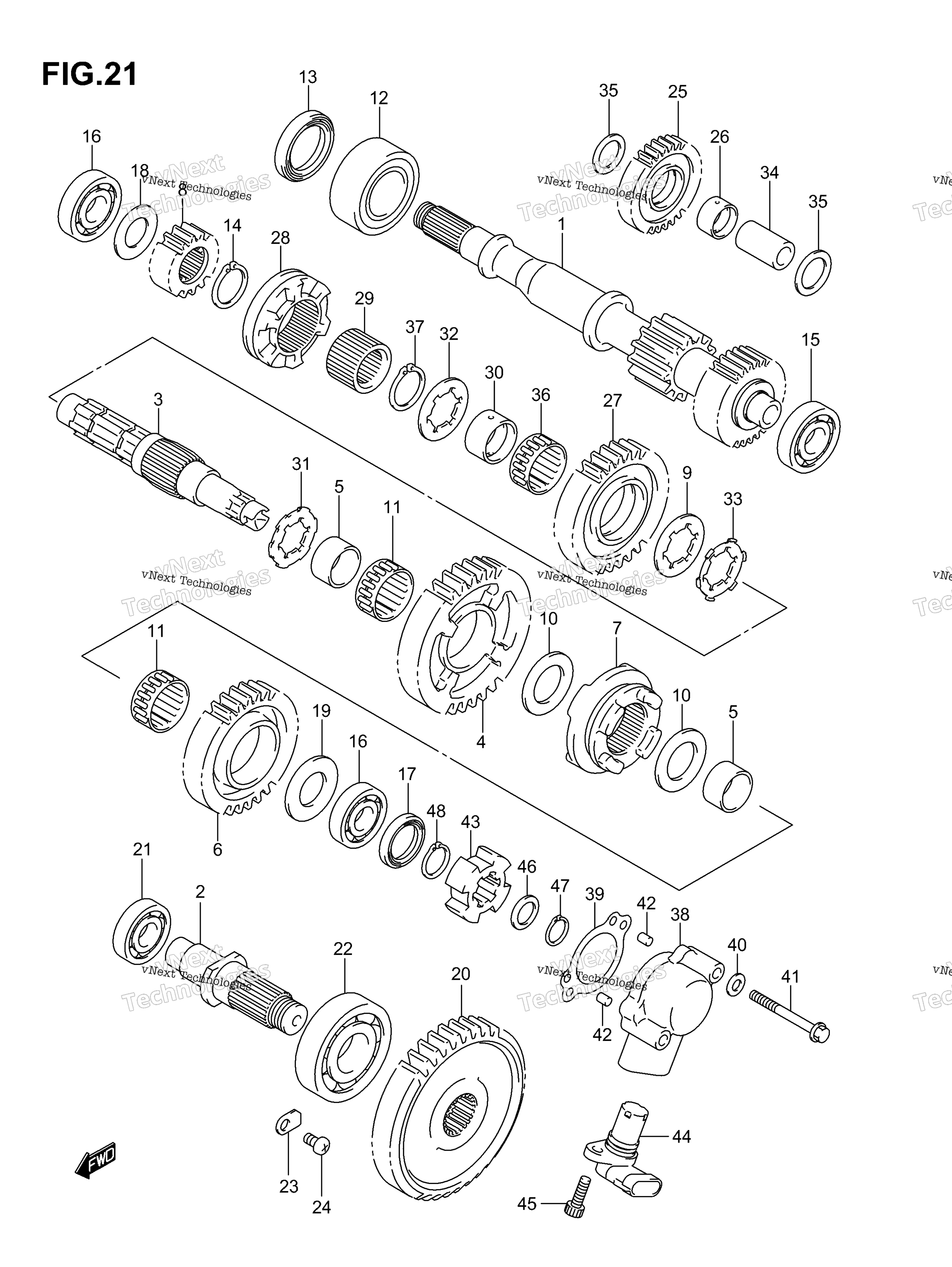

Схема трансмиссии (2) для LT-A500F
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT, DRIVE NT:16/25 art. 29111-03G00-000
По запросу
2
SHAFT, SUB T/M OUTPUT art. 29121-03G00-000
По запросу
3
SHAFT, SUB T/M COUNTER art. 29131-03G10-000
По запросу
4
GEAR, SUB T/M DRIVEN NT:40 art. 29311-03G20-000
По запросу
5
BUSH, SUB T/M DRIVEN art. 29315-09F51-000
По запросу
6
GEAR, SUB T/M DRIVEN HI NT:30 art. 29321-03G01-000
По запросу
7
DOG, SLIDING art. 29331-03G20-000
По запросу
8
GEAR, SUB T/M DRIVEN NO.2 NT:16 art. 29411-09F50-000
По запросу
9
WASHER, DRIVEN GEAR art. 09167-25017-000
По запросу
10
WASHER, DRIVEN GEAR 25X40X1.5 art. 09181-25268-000
По запросу
11
BEARING, SUB T/M GEAR 30X35X12 art. 09263-30018-000
По запросу
12
Подшипник Suzuki 09267-30005 art. 09267-30005-000
от 13 590 ₽
13
SEAL, DRIVE SHAFT 30X44X7 art. 12281-87J00-000
По запросу
14
CIRCLIP, SUB T/M GEAR art. 09380-25003-000
По запросу
15
BEARING, DRIVE SHAFT LH 20X47X14 art. 09262-20069-000
По запросу
16
BEARING, COUNTER SHAFT 20X52X15 art. 09262-20073-000
По запросу
17
SEAL, COUNTER SHAFT RH art. 09283-20037-000
По запросу
18
WASHER, DRIVE GEAR RH 20X34X1.0 art. 09181-20251-000
По запросу
19
WASHER, DRIVE GEAR art. 08211-20401-000
По запросу
20
GEAR, SUB T/M DRIVEN NO.2 NT:41 art. 29421-03G00-000
По запросу
21
BEARING, OUTPUT SHAFT art. 08110-63040-000
от 490 ₽
22
BEARING, OUTPUT SHAFT art. 29122-03G00-000
По запросу
23
RETAINER, BEARING art. 24741-03G00-000
По запросу
24
SCREW (6X12) %’04/12 art. 09125-06086-000
По запросу
24
Болт 6x12 Suzuki 09125-06110 art. 09125-06110-000
от 368 ₽
25
GEAR, REVERSE IDLE NT:28 art. 24561-09F50-000
По запросу
26
BUSH, REVERSE IDLE GEAR art. 29222-44D00-000
По запросу
27
GEAR, REVERSE DRIVEN NT:32 art. 24571-03G10-000
По запросу
28
DOG, REVERSE GEAR art. 24581-03G10-000
По запросу
29
SPACER, REVERSE SELECT art. 24582-03G00-000
По запросу
30
BUSH, REVERSE DRIVEN GEAR art. 29315-09F51-000
По запросу
31
WASHER, LOCK art. 09167-25013-000
По запросу
32
WASHER, REVERSE DRIVEN GEAR art. 09167-25017-000
По запросу
33
WASHER, LOCK art. 09169-25001-000
По запросу
34
SHAFT, REVERSE IDLE 14X20X34 art. 09180-14014-000
По запросу
35
WASHER, REVERSE IDLE GEAR 20X30X1.0 art. 09181-20195-000
По запросу
36
BEARING, REVERSE DRIVEN GEAR 30X35X12.8 art. 09263-30018-000
По запросу
37
CIRCLIP, REVERSE DRIVEN GEAR art. 09380-25003-000
По запросу
38
HOUSING, ODOMETER GEAR art. 26441-03G00-000
По запросу
39
GASKET art. 26451-03G00-000
По запросу
40
GASKET (5.8X13X1.2) art. 09168-06023-000
По запросу
41
BOLT art. 01547-0645B-000
По запросу
42
PIN art. 04221-06129-000
По запросу
43
ROTOR, SPEED art. 34981-03G00-000
По запросу
44
SENSOR, SPEED art. 34990-10F00-000
По запросу
45
Болт Suzuki art. 09106-06073-000
от 390 ₽
46
WASHER, ROTOR (13X20X1) art. 09160-13010-000
По запросу
47
CIRCLIP art. 08331-3113A-000
По запросу
48
CIRCLIP art. 08331-31179-000
По запросу
