модель 2007 года
- Модель Vinson 500
- Код модели LT-A500F

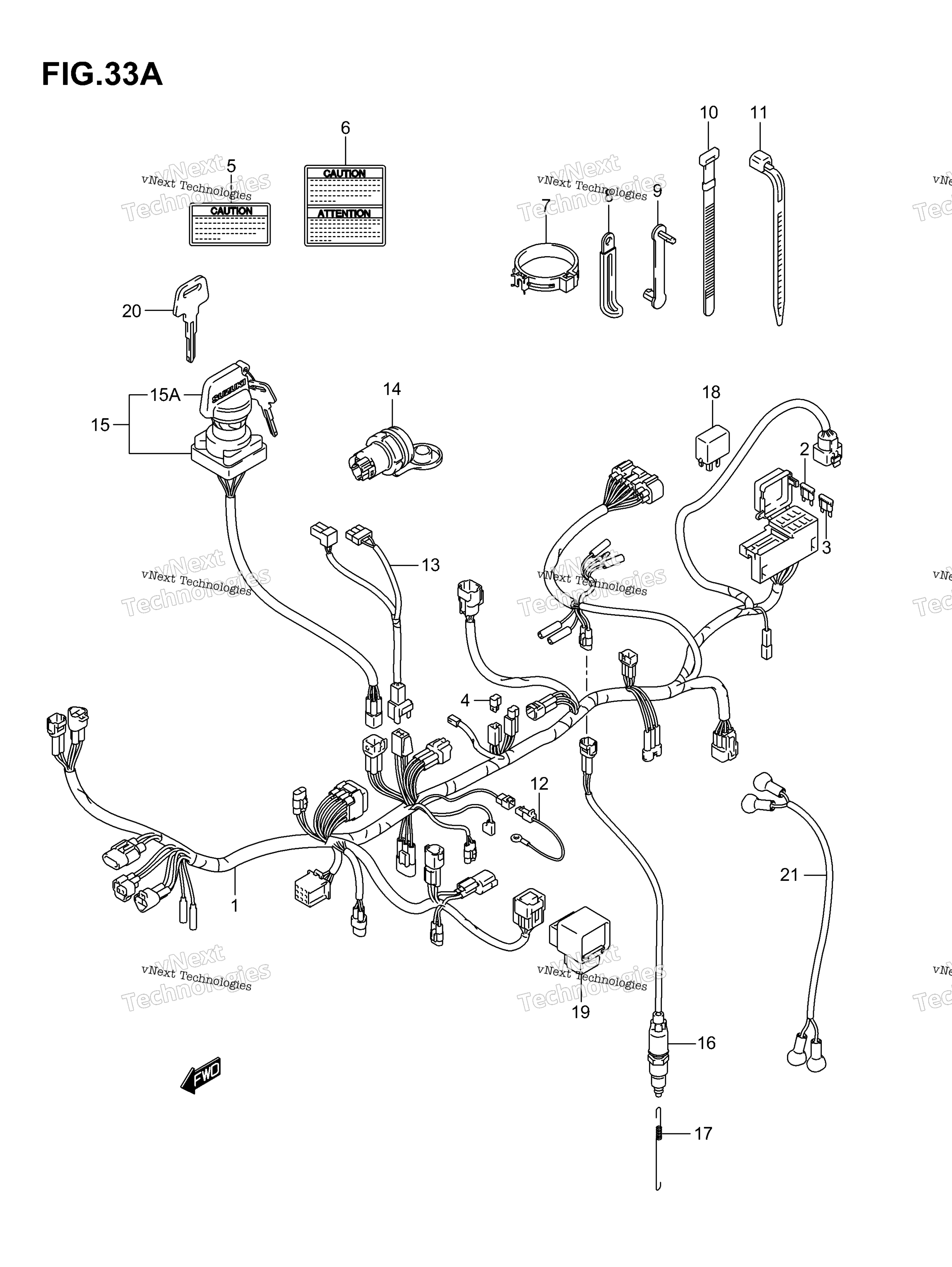

Схема жгута проводов (Model K6/K7) для LT-A500F
Схема
Детали
Номер
Наименование детали
Цена
1
WIRING HARNESS Includes Item(s) 2 - 4 art. 36610-03G80-000
По запросу
2
FUSE (10A) art. 09481-10501-000
По запросу
3
Предохранитель 15А Suzuki art. 09481-15501-000
от 116 ₽
4
DIODE art. 32800-16A00-000
По запросу
5
LABEL, CAUTION MAX AMP art. 38852-09F30-000
По запросу
6
LABEL, CAUTION MAX AMP E28 art. 38852-03G10-000
По запросу
7
CLAMP (ID:25) art. 09403-25401-000
По запросу
7
Зажим проводки пластиковый Suzuki 09403-20403 art. 09403-20403-000
от 326 ₽
8
CLAMP (L:45) art. 09404-06429-000
По запросу
9
Зажим Suzuki art. 09407-03401-000
По запросу
10
CLAMP art. 09407-12402-000
По запросу
11
CLAMP (L:125) art. 09407-14403-000
По запросу
11
CLAMP (L:165) art. 09407-18402-000
По запросу
12
WIRE, IGNITION COIL art. 36851-05D00-000
По запросу
13
WIRE, FRONT BRAKE SWITCH LEAD art. 36857-03G00-000
По запросу
14
TERMINAL, POWER SOURCE 12V/120W art. 38850-03G00-000
По запросу
15
Кожух на ключ Suzuki 37142-19B01 art. 37142-19B01-000
По запросу
15
SWITCH ASSY, IGNITION Includes Item(s) 15A art. 37110-03G01-000
По запросу
16
Лягушка тормоза Suzuki 37740-38F01 art. 37740-38F01-000
от 11 477 ₽
17
SPRING art. 09443-06080-000
По запросу
18
Реле Suzuki 38730-09F00 art. 38730-09F00-000
от 5 775 ₽
19
RELAY ASSY, DRIVE art. 38750-03G00-000
По запросу
20
KEY, BLANK (TYPE:C) OPT art. 37146-19B00-000
По запросу
20
KEY, BLANK (TYPE:D) OPT art. 37146-19B10-000
По запросу
20
Болванка ключка зажигания Suzuki art. 37146-19B20-000
По запросу
20
KEY, BLANK (TYPE:F) OPT art. 37146-19B30-000
По запросу
21
WIRE, WINCH art. 33870-38F00-000
По запросу
