модель 2008 года
- Модель Kingquad 400
- Код модели LT-A400

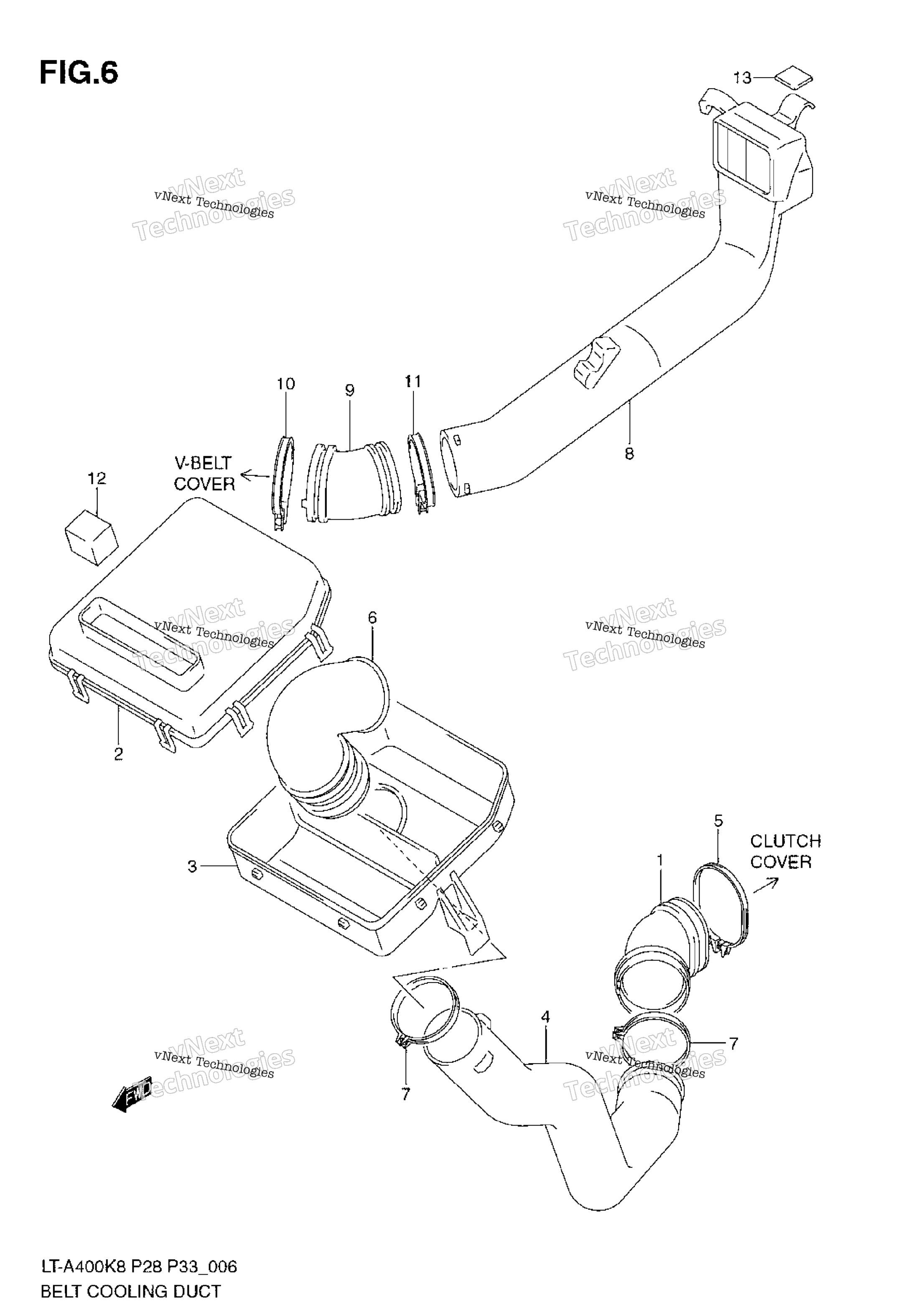

Схема belt охлаждение воздуховод для LT-A400
Схема
Детали
Номер
Наименование детали
Цена
1
CONNECTOR, COOLING DUCT FRONT art. 11386-38F01-000
По запросу
2
BOX, INDUCTION UPPER art. 11393-27H00-000
По запросу
3
BOX, INDUCTION LOWER art. 11391-38F00-000
По запросу
4
DUCT, BELT COOLING FRONT NO.1 art. 11387-38F00-000
По запросу
5
CLAMP art. 11389-09F50-000
По запросу
6
DUCT, BELT COOLING FRONT NO.2 art. 11388-38F01-000
По запросу
7
CLAMP art. 09402-76208-000
По запросу
8
DUCT, BELT COOLING DUCT REAR art. 11398-27H00-000
По запросу
9
CONNECTOR, COOLING DUCT REAR art. 11397-38F01-000
По запросу
10
CLAMP NO.1 art. 11389-09F50-000
По запросу
11
CLAMP NO.2 art. 09402-76208-000
По запросу
12
CUSHION, INDUCTION BOX art. 11394-27H00-000
По запросу
13
CUSHION, BELT COOLING DUCT RR art. 11395-27H00-000
По запросу
