модель 2008 года
- Модель Kingquad 400
- Код модели LT-A400

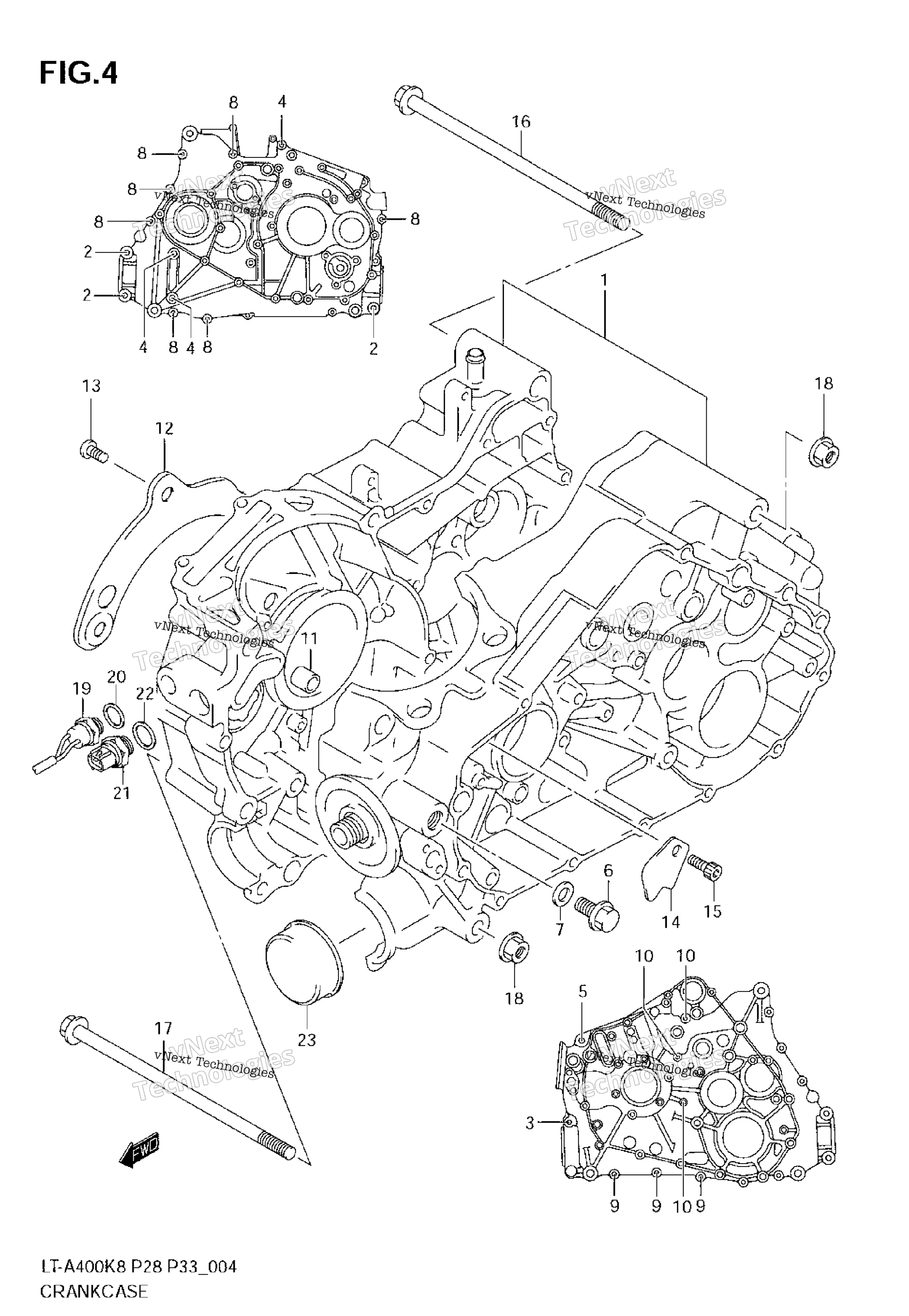

Схема картера для LT-A400
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE SET Includes Item(s) 2 - 11 art. 11302-38812-000
По запросу
2
BOLT (8X50) art. 09103-08081-000
По запросу
3
BOLT (8X50) art. 09103-08081-000
По запросу
4
BOLT (8X85) art. 09103-08300-000
По запросу
5
BOLT (8X60) art. 09103-08217-000
По запросу
6
PLUG, OIL PRESSURE art. 09247-14015-000
По запросу
7
GASKET, OIL PRESSURE PLUG art. 09168-14002-000
По запросу
8
BOLT art. 01547-0645B-000
По запросу
9
BOLT art. 01547-0645B-000
По запросу
10
BOLT art. 01547-0670B-000
По запросу
11
PIN, CRANKCASE art. 04211-13189-000
По запросу
12
PLATE, OIL GUIDE art. 11317-38F00-000
По запросу
13
SCREW, OIL GUIDE PLATE art. 02112-0612B-000
По запросу
14
PLATE, OIL GUIDE LH art. 11323-38F00-000
По запросу
15
BOLT, OIL GUIDE PLATE LH art. 02112-0612B-000
По запросу
16
Болт Suzuki art. 09103-10118-000
от 1 092 ₽
17
BOLT (10X180) art. 11611-03G00-000
По запросу
18
NUT art. 09159-10115-000
По запросу
19
SWITCH, COOLING FAN art. 17680-19B70-000
По запросу
20
Прокладка Suzuki art. 09168-16002-000
По запросу
21
SWITCH, OIL LAMP art. 17680-39D11-000
По запросу
22
GASKET art. 09168-18009-000
По запросу
23
PLUG, OUTPUT SHAFT HOLE art. 11331-44D00-000
По запросу
