модель 2008 года
- Модель Kingquad 400
- Код модели LT-F400

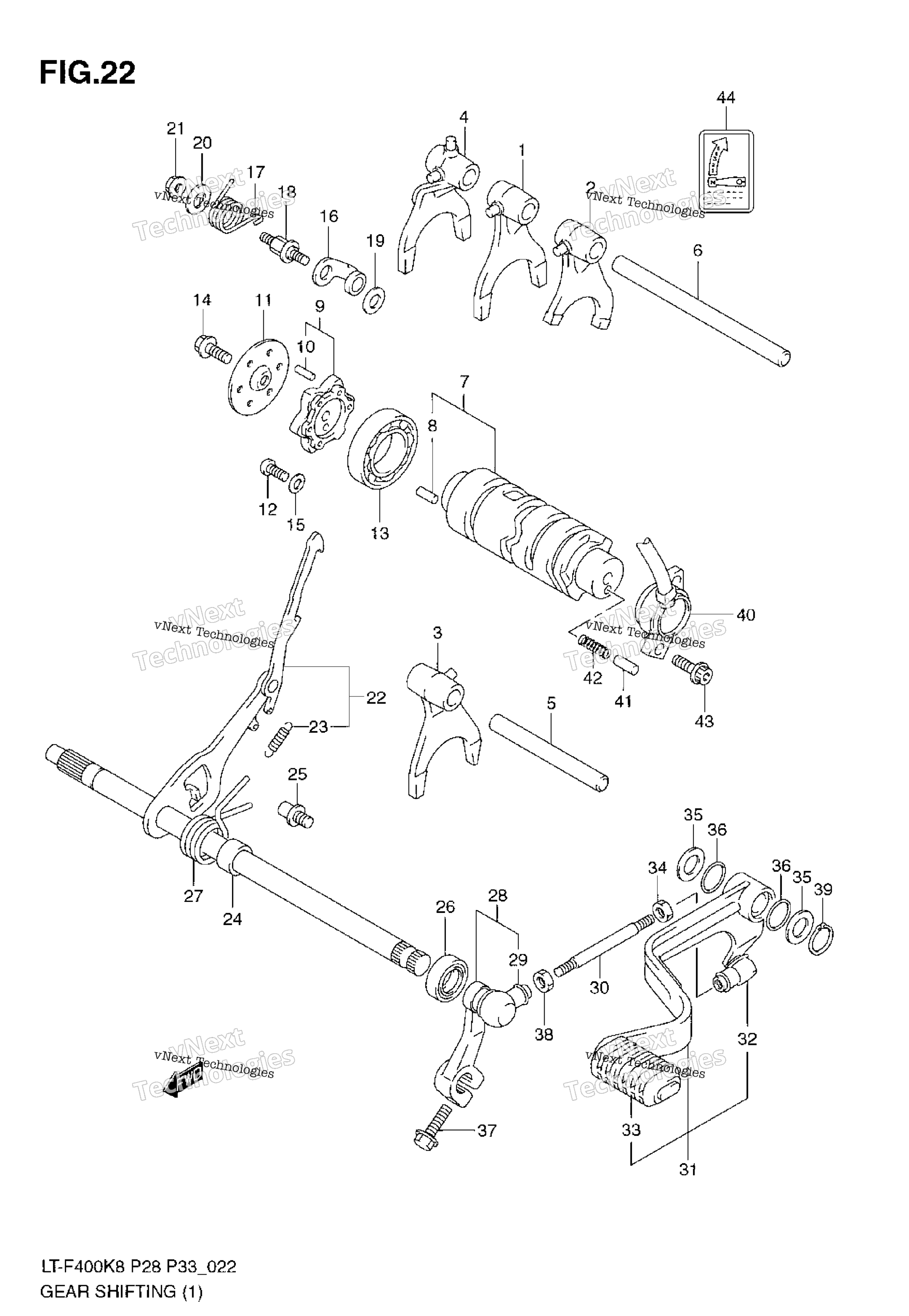

Схема передача Shifting (1) для LT-F400
Схема
Детали
Номер
Наименование детали
Цена
1
FORK, GEAR SHIFT, NO.1 art. 25211-19B00-000
По запросу
2
FORK, GEAR SHIFT, NO.2 art. 25221-19B00-000
По запросу
3
FORK, GEAR SHIFT, NO.3 art. 25231-19B00-000
По запросу
4
FORK, GEAR SHIFT, REVERSE art. 25240-38F60-000
По запросу
5
SHAFT, GEAR SHIFT FORK NO.2 art. 25411-14311-000
По запросу
6
SHAFT, GEAR SHIFT FORK NO.1 art. 25411-18900-000
По запросу
7
CAM, GEAR SHIFT Includes Item(s) 8 art. 25310-38F50-000
По запросу
8
PIN art. 04221-04089-000
По запросу
9
PLATE, GEAR SHIFT CAM Includes Item(s) 10 art. 25380-44D00-000
По запросу
10
PIN art. 09261-04002-000
По запросу
11
GUIDE, GEAR SHIFT art. 25382-44D00-000
По запросу
12
Болт 6x12 Suzuki 09125-06110 art. 09125-06110-000
от 368 ₽
13
Подшипник 09262-25006 art. 09262-25006-000
от 3 224 ₽
14
BOLT, GEAR SHIFT CAM art. 01500-0620B-000
По запросу
15
RETAINER, GR SHIFT CAM art. 08211-06165-000
По запросу
16
STOPPER, GEAR SHIFT CAM art. 25350-24B00-000
По запросу
17
SPRING, GEAR SHIFT art. 25355-38F60-000
По запросу
18
SUPPORT, GEAR SHIFT art. 25356-12C00-000
По запросу
19
WASHER art. 08211-06141-000
По запросу
20
WASHER art. 08211-06181-000
По запросу
21
NUT art. 08316-1006B-000
По запросу
22
SHAFT, GEAR SHIFT Includes Item(s) 23 art. 25510-38F60-000
По запросу
23
SPRING art. 25518-38F50-000
По запросу
24
SPACER, GEAR SHIFT art. 25516-44D00-000
По запросу
25
STOPPER, GEAR SHIFT art. 25671-36A00-000
По запросу
26
Сальник штока переключения передач Suzuki 09283-14006 art. 09283-14006-000
от 935 ₽
OEM
Сальник штока переключения передач Suzuki 09283-14006
art. 09283-14006-000
935 ₽
Требуется 1 шт.
27
SPRING, GEAR RETURN art. 09444-26025-000
По запросу
28
ARM, GEAR SHIFT LINK Includes Item(s) 29 art. 25520-38F61-000
По запросу
29
Пыльник Suzuki art. 25526-47001-000
от 788 ₽
30
ROD, GEAR SHIFT LINK art. 25525-26B10-000
По запросу
31
LEVER ASSY, GEAR SHIFT Includes Item(s) 32 - 33 art. 25600-27H51-000
По запросу
32
Пыльник Suzuki art. 25526-47001-000
от 788 ₽
33
RUBBER art. 25652-24401-000
По запросу
34
NUT art. 09140-06025-000
По запросу
35
WASHER (13X20X1) art. 09160-13010-000
По запросу
36
Уплотнительное кольцо Suzuki art. 09280-10016-000
По запросу
37
BOLT art. 01550-0620B-000
По запросу
38
NUT art. 08310-0006B-000
По запросу
39
CIRCLIP art. 08331-3113A-000
По запросу
40
BASE ASSY, NEUTRAL SW TERMINAL art. 37720-38F10-000
По запросу
41
CONTACT art. 09209-05011-000
По запросу
42
SPRING art. 09440-04010-000
По запросу
43
BOLT art. 07120-0516A-000
По запросу
44
LABEL, GEAR SHIFT PATTERN E28 art. 68392-24220-000
По запросу
44
LABEL, GEAR SHIFT PATTERN E33 art. 68392-24210-000
По запросу
