модель 2008 года
- Модель Kingquad 400
- Код модели LT-F400

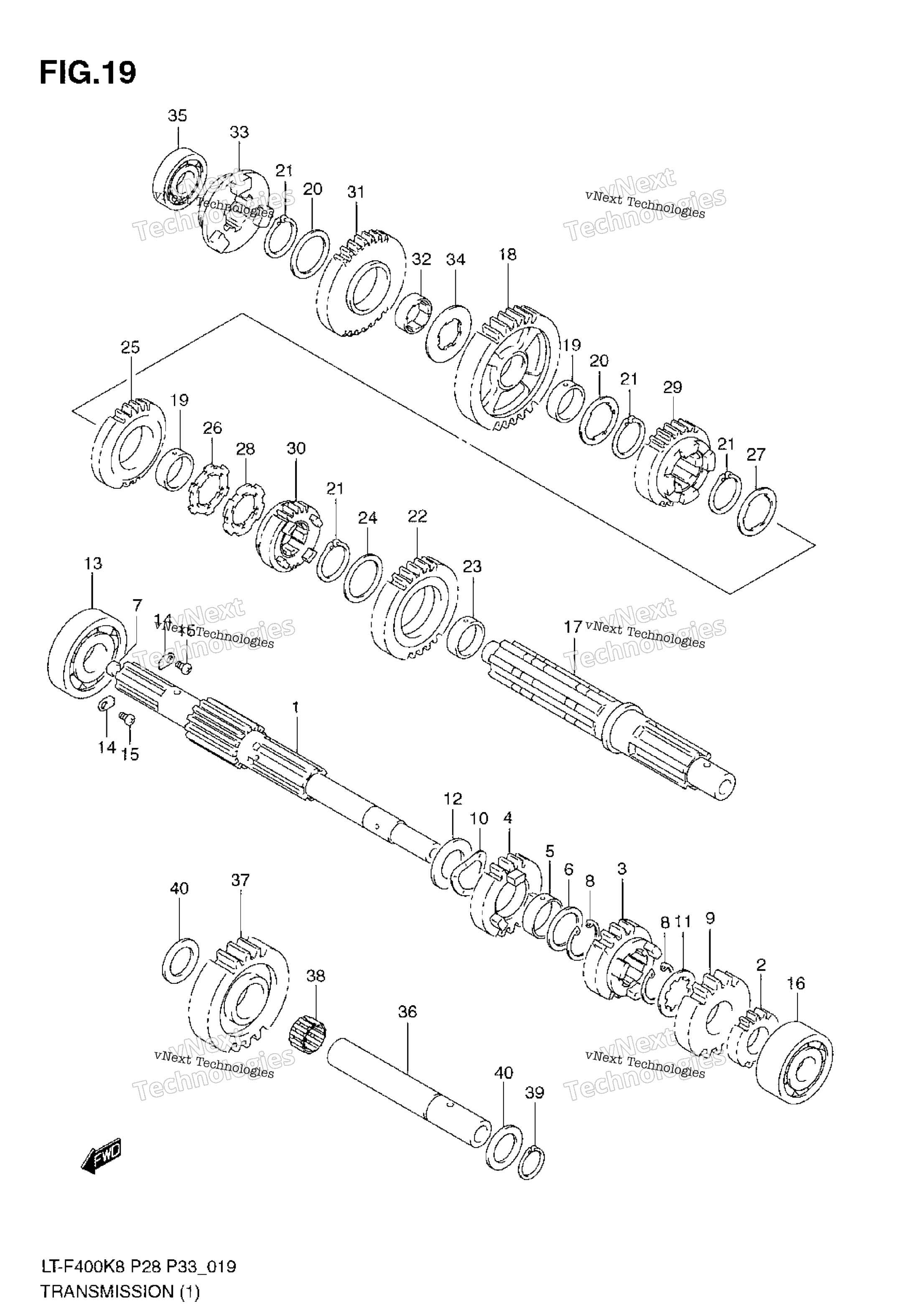

Схема трансмиссии (1) для LT-F400
Схема
Детали
Номер
Наименование детали
Цена
1
COUNTERSHAFT (NT:12) art. 24121-38F51-000
По запросу
2
GEAR, 2ND DRIVE (NT:15) art. 24221-18A00-000
По запросу
3
GEAR, 3RD DRIVE (NT:18) art. 24231-18A03-000
По запросу
4
GEAR, 4TH DRIVE (NT:21) art. 24241-18A11-000
По запросу
5
BUSH art. 09300-22008-000
По запросу
6
WASHER, 4TH DRIVE art. 09181-22167-000
По запросу
7
PLUG, COUNTER SHAFT art. 09241-10003-000
По запросу
8
CIRCLIP, 4TH/5TH art. 09380-22006-000
По запросу
9
GEAR, 5TH DRIVE (NT:22) art. 24251-18A03-000
По запросу
10
WASHER, 4TH DRIVE, R art. 09164-26002-000
По запросу
11
WASHER, 5TH DRIVE GEAR 22.1X27X0.5 art. 09167-22011-000
По запросу
12
WASHER, 4TH DRIVE, R art. 09181-22015-000
По запросу
13
BEARING, RH (22X50X14) art. 09262-22018-000
По запросу
14
Шайба Suzuki 24741-21A00 art. 24741-21A00-000
от 368 ₽
15
Болт 6x12 Suzuki 09125-06110 art. 09125-06110-000
от 368 ₽
16
BEARING, MIDDLE (17X40X17.5) art. 09267-17002-000
По запросу
17
DRIVE SHAFT art. 24131-38F50-000
По запросу
18
GEAR, 1ST DRIVEN (NT:37) art. 24311-18A02-000
По запросу
19
BUSH art. 24332-24510-000
По запросу
20
LOCK WASHER art. 09167-25016-000
По запросу
21
CIRCLIP art. 09380-25003-000
По запросу
22
GEAR, 2ND DRIVEN (NT:29) art. 24321-18A01-000
По запросу
23
BUSH art. 09300-25020-000
По запросу
24
WASHER art. 08211-25351-000
По запросу
25
GEAR, 3RD DRIVEN (NT:25) art. 24331-19B01-000
По запросу
26
LOCK WASHER art. 09169-25001-000
По запросу
27
LOCK WASHER, RH art. 09167-25016-000
По запросу
28
LOCK WASHER, LH art. 09167-25013-000
По запросу
29
GEAR, 4TH DRIVEN (NT:23) art. 24341-18A02-000
По запросу
30
GEAR, 5TH DRIVEN (NT:21) art. 24351-18A02-000
По запросу
31
GEAR, REVERSE DRIVEN (NT:34) art. 24571-38F60-000
По запросу
32
BUSH art. 24333-18A00-000
По запросу
33
DOG, REVERSE art. 24581-38F60-000
По запросу
34
WASHER (25.1X40X1.5) art. 09167-25017-000
По запросу
35
BEARING, RH (17X35X10) art. 09262-17026-000
По запросу
36
SHAFT, REVERSE IDLE art. 24551-38F70-000
По запросу
37
GEAR, REVERSE IDLE (NT:29) art. 24561-05G02-000
По запросу
38
BEARING, REVERSE IDLE 17X21X12.8 art. 09263-17001-000
По запросу
39
CIRCLIP art. 08331-31179-000
По запросу
40
WASHER (17X28X1.0) art. 09181-17195-000
По запросу
