модель 2008 года
- Модель Kingquad 400
- Код модели LT-F400FK9

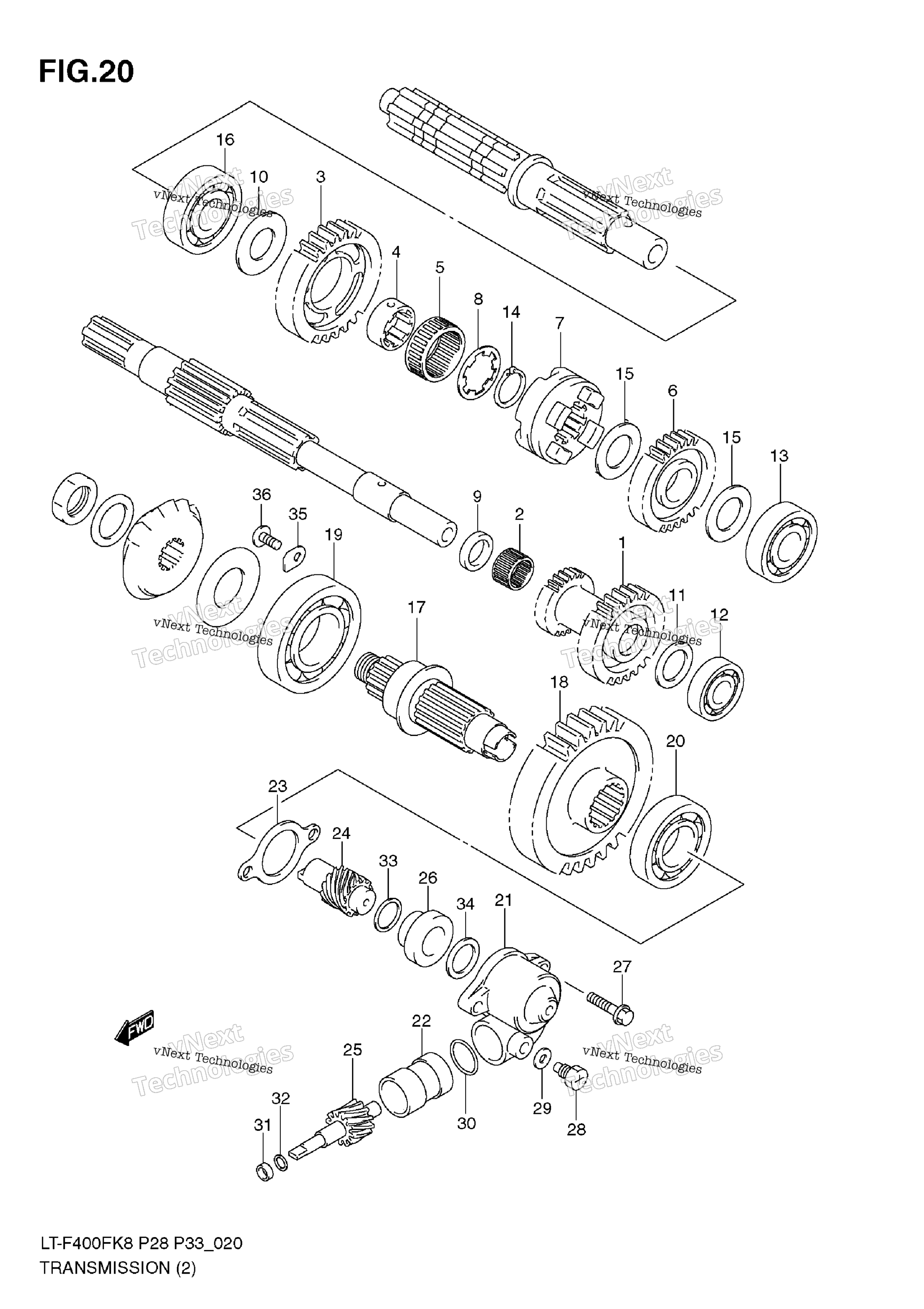

Схема трансмиссии (2)(Model K8/K9) для LT-F400FK9
Схема
Детали
Номер
Наименование детали
Цена
1
GEAR, SUB T/M IDLE NT:19/13 art. 29150-38F80-000
По запросу
2
BEARING, SUB T/M IDLE GEAR, R 17X21X12.8 art. 09263-17001-000
По запросу
3
GEAR, SUB T/M DRIVE NO.1 NT:27 art. 29211-38F80-000
По запросу
4
BUSH, SUB DRIVE NO.1 art. 29215-38F80-000
По запросу
5
BEARING, SUB T/M DRIVE NO.1 GEAR 30X35X16 art. 09263-30056-000
По запросу
6
GEAR, SUB T/M DRIVE NO.2 NT:21 art. 29220-38F50-000
По запросу
7
DOG, SUB T/M SLIDING art. 29231-38F80-000
По запросу
8
WASHER, SUB T/M DRIVE, L art. 09167-25017-000
По запросу
9
WASHER, SUB T/M IDLE, R 17X24X4.5 art. 09180-17076-000
По запросу
10
WASHER, SUB T/M DRIVE 25X40X1 art. 09181-25251-000
По запросу
11
WASHER, SUB T/M IDLE, LH 15X26X1.0 art. 09181-15195-000
По запросу
12
BEARING, CNTR, LH 15X42X13.0 art. 09262-15062-000
По запросу
13
Подшипник Suzuki 09262-20139 art. 09262-20139-000
от 4 694 ₽
14
CIRCLIP, DR NO.1 art. 09380-25003-000
По запросу
15
WASHER, DR NO.2 RH/LH art. 08211-20301-000
По запросу
16
BEARING, MIDDLE (25X52X14) art. 09262-25124-000
По запросу
17
SHAFT, SUB T/M OUTPUT art. 29121-38F51-000
По запросу
18
GEAR, SUB T/M DRIVEN NT:35 art. 29311-38F51-000
По запросу
19
BEARING, SUB T/M, RH 35X72X17.0 art. 09262-35038-000
По запросу
20
BEARING, SUB T/M, LH 20X52X15.0 art. 09262-20073-000
По запросу
21
HOUSING, ODOMETER GEAR art. 26441-19B01-000
По запросу
22
SLEEVE art. 26442-19B00-000
По запросу
23
GASKET, ODOMETER art. 26451-19B12-000
По запросу
24
GEAR, ODOMETER DRIVE art. 26461-44D00-000
По запросу
25
GEAR, ODOMETER DRIVEN art. 26471-44D00-000
По запросу
26
SPACER, ODOMETER DRIVE GEAR art. 26481-19B00-000
По запросу
27
BOLT, GEAR SLEEVE (6X20) art. 09103-06201-000
По запросу
28
BOLT, GEAR (6X10) art. 09135-06501-000
По запросу
29
WASHER (6.2X11X1.2) art. 09168-06004-000
По запросу
30
O RING (ID:16.6,DD:1.9) art. 09280-17004-000
По запросу
31
SEAL, ODOMETER (5X12X8) art. 09283-05001-000
По запросу
32
WASHER art. 08211-08151-000
По запросу
33
WASHER art. 08211-15201-000
По запросу
34
WASHER art. 08211-17241-000
По запросу
35
Шайба Suzuki 24741-21A00 art. 24741-21A00-000
от 368 ₽
36
Болт 6x12 Suzuki 09125-06110 art. 09125-06110-000
от 368 ₽
Другие схемы модели
Трансмиссия (2)(Model K8/K9)
