модель 2008 года
- Модель Kingquad 400
- Код модели LT-F400FK9

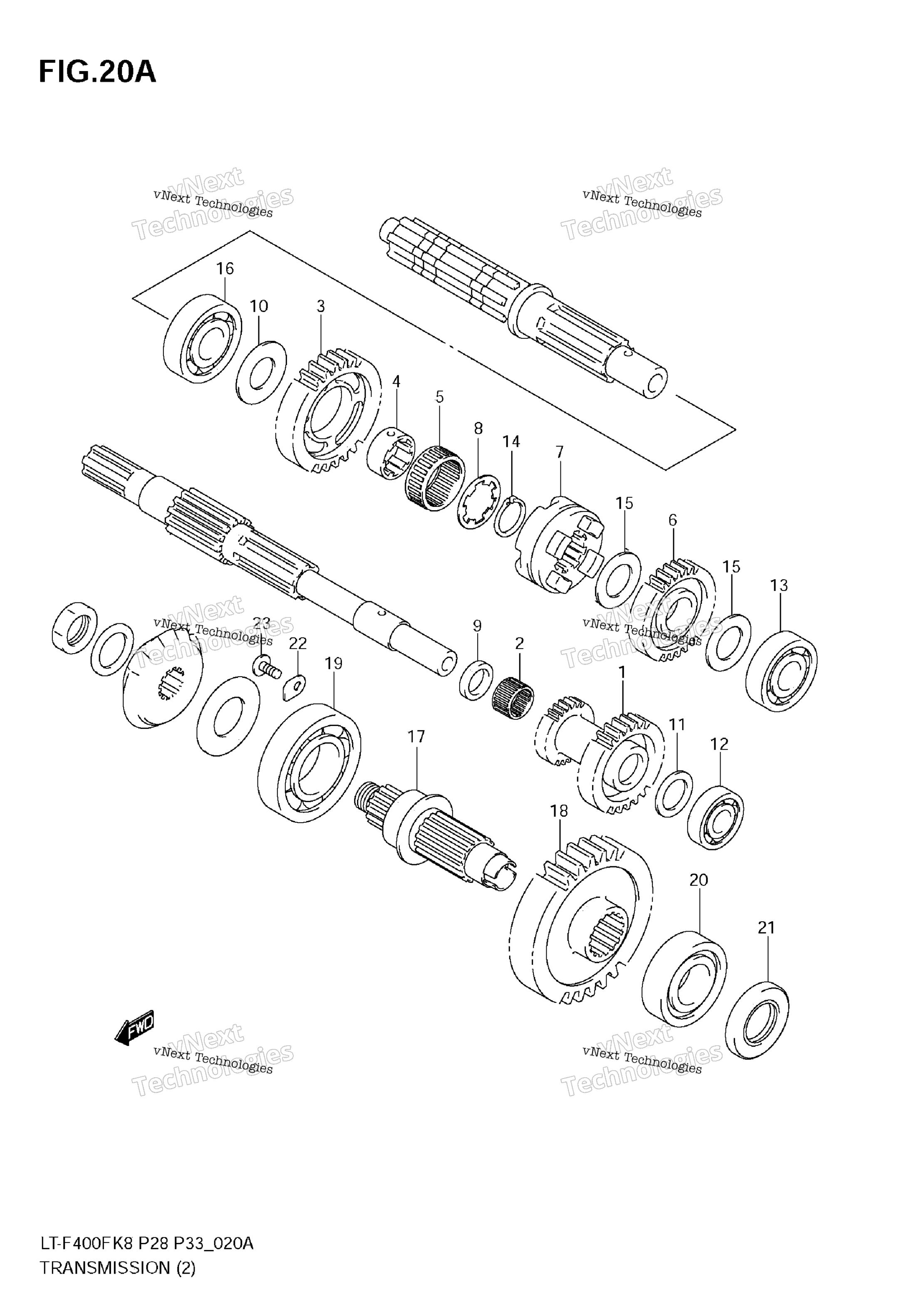

Схема трансмиссии (2)(Model L0) для LT-F400FK9
Схема
Детали
Номер
Наименование детали
Цена
1
GEAR, SUB T/M IDLE NT:19/13 art. 29150-38F80-000
По запросу
2
BEARING, SUB T/M IDLE GEAR, R 17X21X12.8 art. 09263-17001-000
По запросу
3
GEAR, SUB T/M DRIVE NO.1 NT:27 art. 29211-38F80-000
По запросу
4
BUSH, SUB DRIVE NO.1 art. 29215-38F80-000
По запросу
5
BEARING, SUB T/M DRIVE NO.1 GEAR 30X35X16 art. 09263-30056-000
По запросу
6
GEAR, SUB T/M DRIVE NO.2 NT:21 art. 29220-38F50-000
По запросу
7
DOG, SUB T/M SLIDING art. 29231-38F80-000
По запросу
8
WASHER, SUB T/M DRIVE, L art. 09167-25017-000
По запросу
9
WASHER, SUB T/M IDLE, R 17X24X4.5 art. 09180-17076-000
По запросу
10
WASHER, SUB T/M DRIVE 25X40X1 art. 09181-25251-000
По запросу
11
WASHER, SUB T/M IDLE, LH 15X26X1.0 art. 09181-15195-000
По запросу
12
BEARING, CNTR, LH 15X42X13.0 art. 09262-15062-000
По запросу
13
Подшипник Suzuki 09262-20139 art. 09262-20139-000
от 4 694 ₽
14
CIRCLIP, DR NO.1 art. 09380-25003-000
По запросу
15
WASHER, DR NO.2 RH/LH art. 08211-20301-000
По запросу
16
BEARING, MIDDLE (25X52X14) art. 09262-25124-000
По запросу
17
SHAFT, SUB T/M OUTPUT art. 29121-38F60-000
По запросу
18
GEAR, SUB T/M DRIVEN NT:35 art. 29311-38F60-000
По запросу
19
BEARING, SUB T/M, RH 35X72X17.0 art. 09262-35038-000
По запросу
20
BEARING, SUB T/M, LH 20X52X15.0 art. 09262-25136-000
По запросу
21
Сальник 09283-25076 art. 09283-25076-000
от 987 ₽
22
Шайба Suzuki 24741-21A00 art. 24741-21A00-000
от 368 ₽
23
Болт 6x12 Suzuki 09125-06110 art. 09125-06110-000
от 368 ₽
