модель 2000 года
- Модель Kodiak 400
- Код модели KODIAK 2WD (YFM400AM)

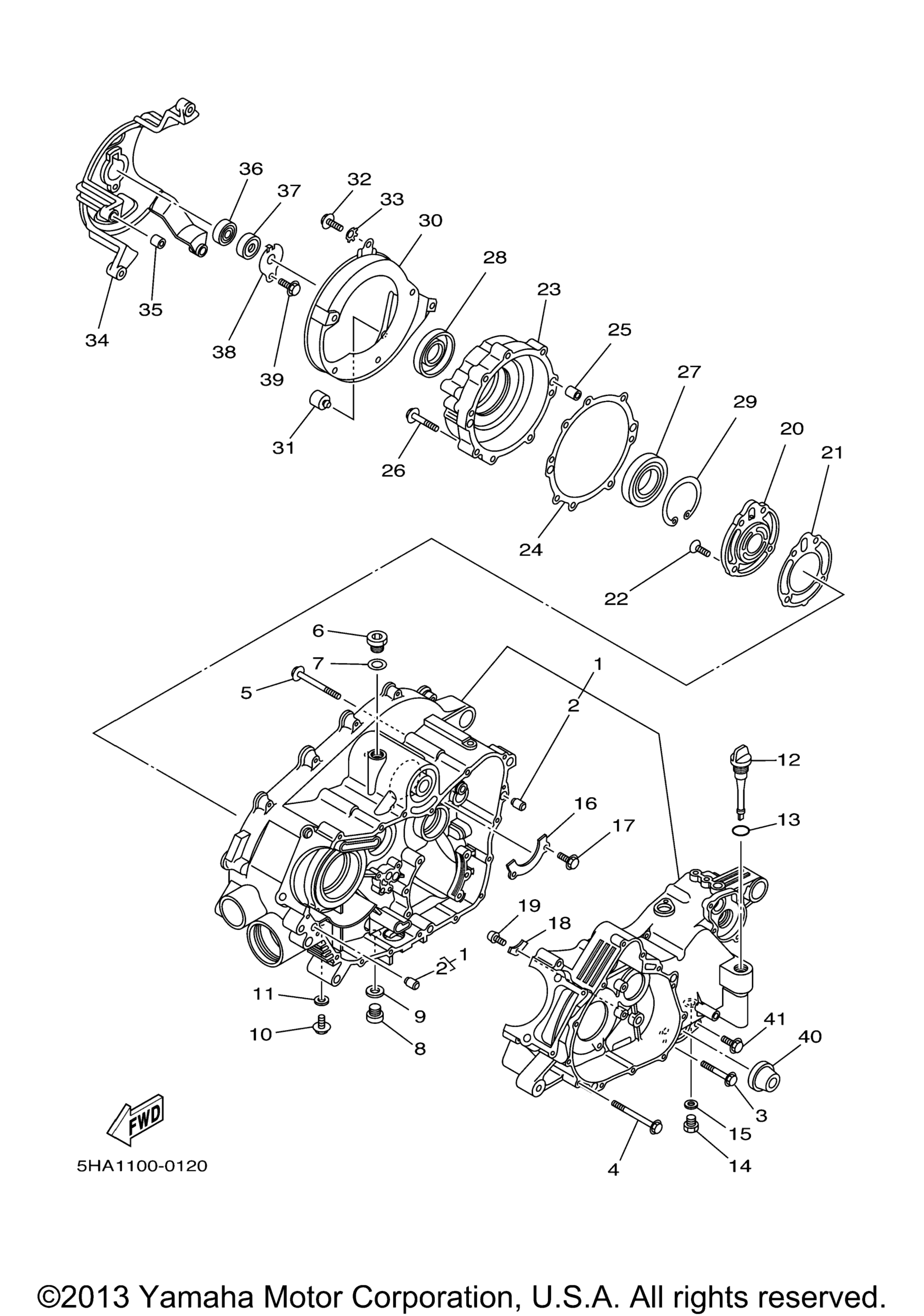

Схема картера для KODIAK 2WD (YFM400AM)
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase Assy art. 5HA-15100-01-00
По запросу
2
Палец Yamaha art. 99530-10114-00
По запросу
3
Болт с фланцем art. 95027-06040-00
По запросу
4
Bolt, Flange art. 95027-06065-00
По запросу
5
Bolt, Flange art. 95027-06065-00
По запросу
6
Заглушка резьбовая art. 90340-18101-00
По запросу
7
Washer, Plate art. 90201-186F1-00
По запросу
8
Сливная пробка редуктора Yamaha art. 90340-14002-00
По запросу
9
Прокладка сливной пробки Yamaha art. 214-11198-01-00
от 340 ₽
10
Болт Yamaha 95801-08012-00 art. 95817-08012-00
По запросу
11
Gasket art. 90430-08119-00
от 578 ₽
12
Plug, Oil Level art. 5GH-15362-00-00
По запросу
13
Уплотнительное кольцо Yamaha art. 93210-19522-00
от 473 ₽
14
Болт заливной горловины редуктора Yamaha art. 90340-14029-00
от 1 187 ₽
15
Прокладка сливной пробки Yamaha art. 214-11198-01-00
от 340 ₽
16
Plate, Bearing Cover art. 5GH-15388-00-00
По запросу
17
Болт с фланцем art. 95817-06012-00
По запросу
18
Plate, Bearing Cover art. 4XM-15383-00-00
По запросу
19
Screw, Countersunk art. 90151-06014-00
По запросу
20
Cover, Air Cleaner art. 5GH-15414-00-00
По запросу
21
Gasket 1 art. 5GH-15454-00-00
По запросу
22
Screw, Flat Head art. 98707-06020-00
По запросу
23
Housing, Bearing 1 art. 5GH-15163-00-00
По запросу
24
Прокладка сцепления Yamaha art. 5GH-15463-00-00
По запросу
25
Палец Yamaha art. 99530-10114-00
По запросу
26
Болт с фланцем art. 95027-06040-00
По запросу
27
Подшипник вариатора Yamaha art. 93316-01003-00
от 690 ₽
28
Сальник Yamaha art. 93102-32483-00
По запросу
29
Стопорное кольцо Yamaha art. 93420-80066-00
от 1 187 ₽
30
Cover art. 5GH-15333-00-00
По запросу
31
Damper 5 art. 5GH-15338-00-00
По запросу
32
Болт art. 97017-06016-00
По запросу
33
Шайба Yamaha art. 92907-06600-00
от 221 ₽
34
Housing, Bearing art. 5GH-15442-01-00
По запросу
35
Pin, Dowel art. 91810-20001-00
По запросу
36
Подшипник Yamaha art. 93306-20117-00
от 4 190 ₽
37
Сальник вала вариатора Yamaha art. 93101-12168-00
от 830 ₽
38
Крышка подшипника Yamaha art. 4WV-15381-00-00
По запросу
39
Болт с фланцем art. 95027-06012-00
По запросу
40
Plug, Blind art. 5GH-15385-00-00
По запросу
41
Болт art. 91317-06020-00
По запросу
