модель 2000 года
- Модель Kodiak 400
- Код модели KODIAK 2WD (YFM400AM)

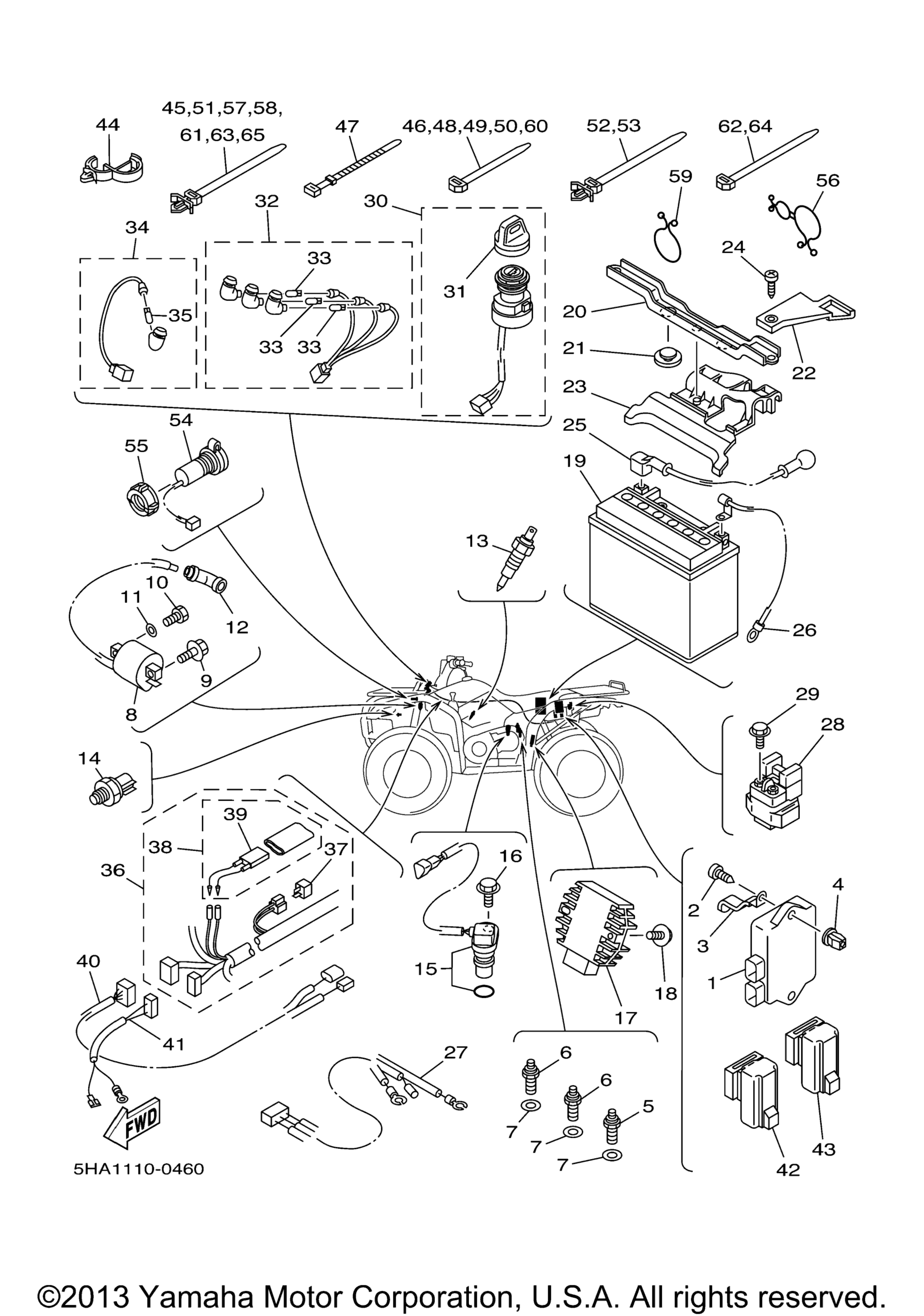

Схема электрооборудования 1 для KODIAK 2WD (YFM400AM)
Схема
Детали
Номер
Наименование детали
Цена
1
C.D.I. Unit Assy CA art. 5GH-85540-10-00
По запросу
1
C.D.I. Unit Assy U49 art. 5GH-85540-00-00
По запросу
2
Screw, Tapping art. 97707-60525-00
По запросу
3
Clamp art. 90462-06016-00
По запросу
4
Заглушка Yamaha art. 90338-08226-00
от 168 ₽
5
Neutral Switch Assy art. 3GD-82540-11-00
По запросу
6
Neutral Switch Assy art. 4GY-82540-10-00
По запросу
7
Прокладка art. 90430-10148-00
По запросу
8
Ignition Coil Assy art. 3KJ-82310-12-00
от 3 490 ₽
Аналог
Катушка зажигания Yamaha 3KJ-82310-12-00
art. 3KJ-82310-13-00
5 975 ₽
Требуется 1 шт.
Подписаться
9
Болт art. 90109-06723-00
По запросу
10
Болт art. 97017-06020-00
По запросу
11
Шайба Yamaha art. 92907-06600-00
от 221 ₽
12
Plug Cap Assy art. 3NS-82370-00-00
По запросу
13
Датчик температуры Yamaha art. 4BA-82560-00-00
от 9 900 ₽
14
Датчик температуры Yamaha art. 5GH-82560-00-00
от 5 390 ₽
15
Sensor, Speed art. 4XV-83755-04-00
По запросу
16
Болт Yamaha art. 91317-06016-00
По запросу
17
Реле регулятор Yamaha art. 5GT-81960-00-00
от 9 900 ₽
18
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
19
Аккумулятор (YUASA YTX20L-BS) art. YTX-20LBS-00-00
По запросу
20
Bracket, Battery art. 5GH-82128-00-00
По запросу
21
Подушка аккумулятора art. 371-82121-00-00
По запросу
22
Cover, Lead Wire art. 5GH-82119-00-00
По запросу
23
Cover, Battery art. 5GH-82129-00-00
По запросу
24
Screw, Truss Head Tapping art. 97707-50016-00
По запросу
25
Wire, Plus Lead art. 5GH-82115-00-00
По запросу
26
Wire, Minus Lead art. 5GH-82116-00-00
По запросу
27
Wire, Lead art. 5GH-82541-00-00
По запросу
28
Реле стартера Yamaha art. 4SV-81940-12-00
от 990 ₽
29
Болт с фланцем art. 95027-06008-00
По запросу
30
Main Switch Assy art. 4GB-82510-12-00
от 1 490 ₽
31
Корпус ключа замка зажигания Yamaha art. 3HN-82579-00-00
По запросу
32
Pilot Light Assy art. 5GH-83530-00-00
По запросу
33
Лампочка 12В Yamaha art. 3FV-83517-00-00
от 935 ₽
34
Pilot Light Assy art. 5HA-83530-00-00
По запросу
35
Лампочка 12В Yamaha art. 3FV-83517-00-00
от 935 ₽
36
Wire Harness Assy art. 5HA-82590-00-00
По запросу
37
Диод электрический art. 3WP-81980-00-00
По запросу
38
Автоматический выключатель в сборе art. 5GT-82180-00-00
По запросу
39
Датчик температуры Yamaha art. 5GT-82560-00-00
По запросу
40
Wire, Sub Lead art. 5HA-82309-00-00
По запросу
41
Wire, Sub Lead art. 5GH-82509-00-00
По запросу
42
Реле Yamaha art. 29U-81950-93-00
от 8 000 ₽
43
Relay Assy (2Nl-92) art. 2NL-81950-92-00
По запросу
44
Зажим art. 90464-15195-00
По запросу
45
Хомут с фиксатором art. 90464-10112-00
По запросу
46
Зажим art. 90464-15195-00
По запросу
47
Зажим пластиковый art. 437-83936-01-00
По запросу
48
Зажим art. 90464-15195-00
По запросу
49
Зажим art. 90464-15195-00
По запросу
50
Зажим art. 90464-15195-00
По запросу
51
Хомут с фиксатором art. 90464-10112-00
По запросу
52
Хомут с фиксатором art. 90464-10112-00
По запросу
53
Хомут с фиксатором art. 90464-10112-00
По запросу
54
Разьем прикуривателя Yamaha art. 5GH-8254B-00-00
от 12 900 ₽
55
Гайка art. 5GH-82114-00-00
По запросу
56
Clamp art. 90464-25098-00
По запросу
57
Хомут с фиксатором art. 90464-10112-00
По запросу
58
Хомут с фиксатором art. 90464-10112-00
По запросу
59
Хомут Yamaha art. 90465-10098-00
от 368 ₽
60
Зажим art. 90464-15195-00
По запросу
61
Хомут с фиксатором art. 90464-10112-00
По запросу
62
Зажим art. 90464-15195-00
По запросу
63
Хомут с фиксатором art. 90464-10112-00
По запросу
64
Зажим art. 90464-15195-00
По запросу
65
Хомут с фиксатором art. 90464-10112-00
По запросу
66
Болванка ключа зажигания Yamaha art. 90890-56001-00
По запросу
67
Blank Key (B-Type) NOT SHOWN art. 90890-56002-00
По запросу
