модель 2002 года
- Модель Grizzly 660
- Код модели GRIZZLY 660 (YFM660FP)

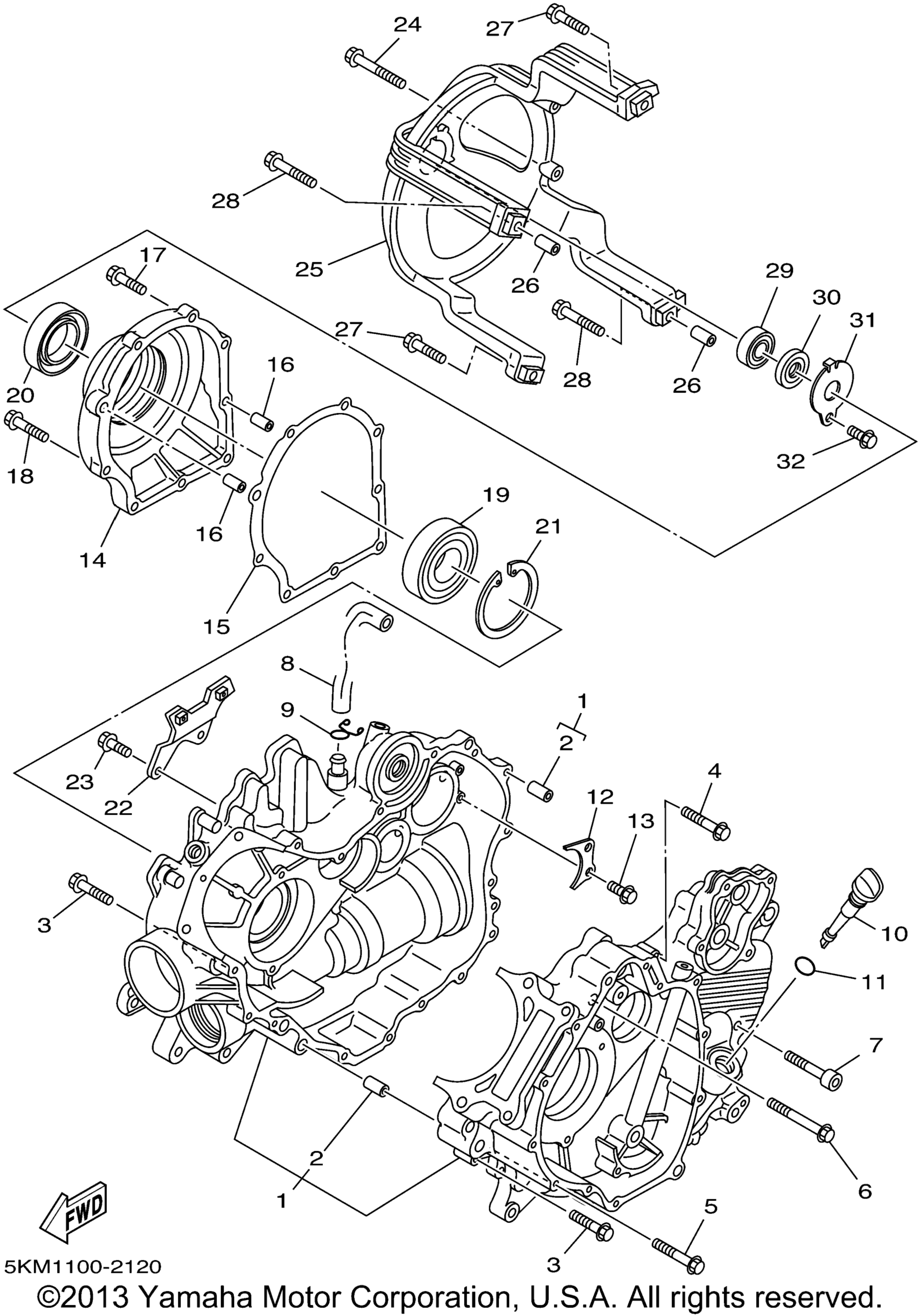

Схема картера для GRIZZLY 660 (YFM660FP)
Схема
Детали
Номер
Наименование детали
Цена
1
Картер в сборе art. 99999-03456-00
По запросу
2
Штифт корпуса подшипника сцепления Yamaha art. 99530-10116-00
По запросу
3
Болт с фланцем art. 95027-06030-00
По запросу
4
Болт с фланцем art. 95027-06030-00
По запросу
5
Болт с фланцем art. 95027-06040-00
По запросу
6
Болт с фланцем art. 95027-06055-00
По запросу
7
Болт art. 91317-08040-00
По запросу
8
Патрубок art. 5KM-11166-10-00
По запросу
9
Хомут art. 90467-14015-00
По запросу
10
Масляный щуп Yamaha art. 5KM-15362-00-00
По запросу
11
Уплотнительное кольцо Yamaha art. 93210-19522-00
от 473 ₽
12
Пластина, крышка подшипника art. 4WV-15388-00-00
По запросу
13
Болт с фланцем art. 90105-06696-00
По запросу
14
Крышка Yamaha art. 5KM-15163-00-00
По запросу
15
Прокладка крышки сцепления Yamaha art. 5KM-15463-00-00
По запросу
16
Штифт корпуса подшипника сцепления Yamaha art. 99530-10116-00
По запросу
17
Болт с фланцем art. 95027-06030-00
По запросу
18
Болт с фланцем art. 95027-06040-00
По запросу
19
Подшипник вариатора Yamaha art. 93316-01003-00
от 690 ₽
20
Сальник Yamaha art. 93102-35004-00
от 2 100 ₽
21
Стопорное кольцо Yamaha art. 93420-80066-00
от 1 187 ₽
22
Bracket (USA) art. 5KM-15199-00-00
По запросу
23
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
24
Болт с фланцем art. 95827-06050-00
от 935 ₽
25
Корпус сцепления Yamaha art. 5KM-15442-00-00
от 36 900 ₽
26
Штифт корпуса подшипника сцепления Yamaha art. 99530-10116-00
По запросу
27
Болт Yamaha art. 95817-06030-00
от 525 ₽
28
Болт с фланцем art. 95817-06040-00
По запросу
29
Подшипник Yamaha art. 93306-20117-00
от 4 190 ₽
30
Сальник вала вариатора Yamaha art. 93101-12168-00
от 830 ₽
31
Крышка подшипника Yamaha art. 4WV-15381-00-00
По запросу
32
Болт с фланцем art. 95027-06012-00
По запросу
