модель 2002 года
- Модель Grizzly 660
- Код модели GRIZZLY 660 (YFM660FP)

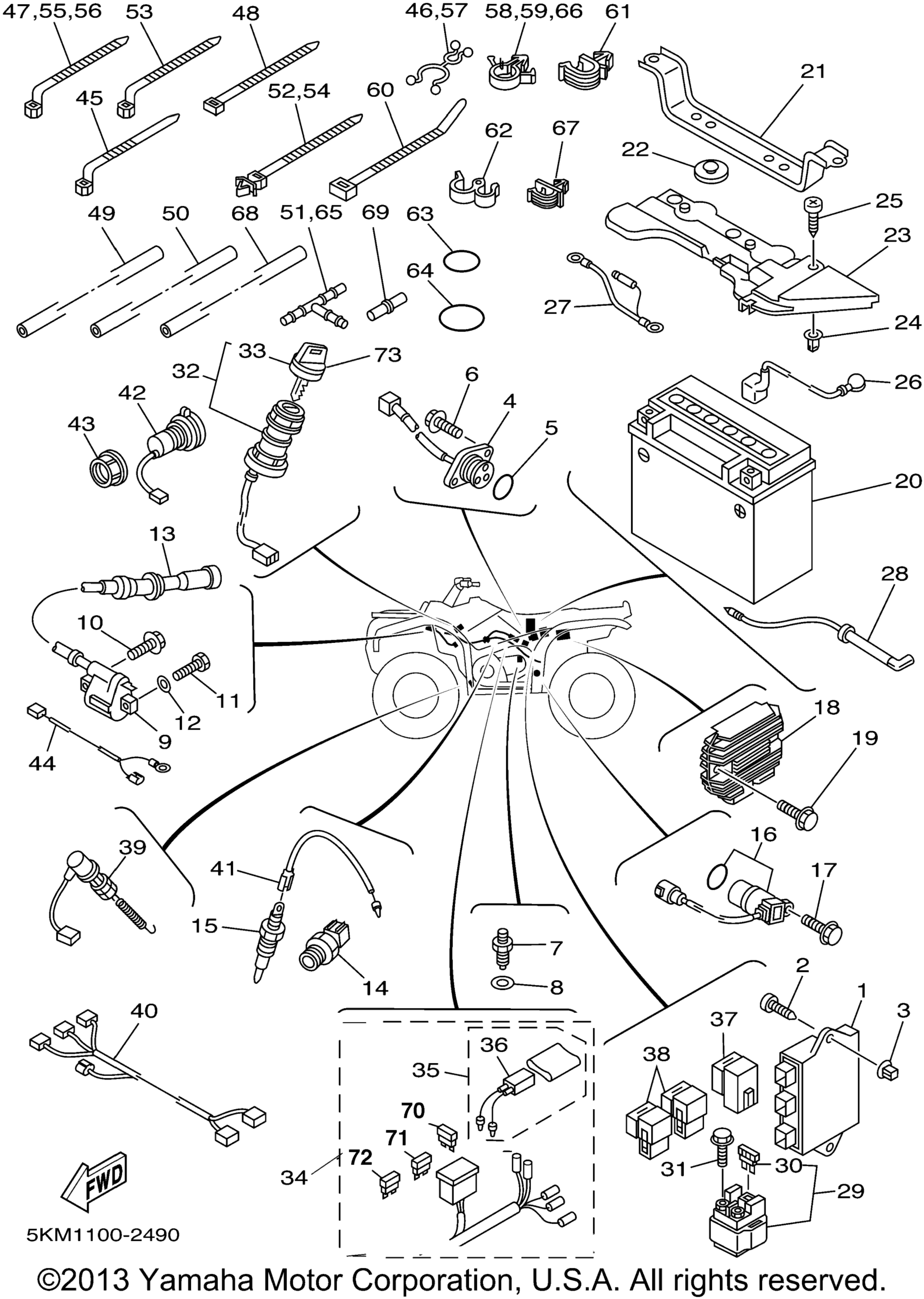

Схема электрооборудования 1 для GRIZZLY 660 (YFM660FP)
Схема
Детали
Номер
Наименование детали
Цена
1
C.D.I. Unit Assy (USA) art. 5KM-85540-00-00
По запросу
2
Винт резьбовой art. 97707-60025-00
По запросу
3
Заглушка Yamaha art. 90338-08226-00
от 168 ₽
4
Датчик передачи Yamaha art. 5KM-82540-01-00
По запросу
5
Кольцо уплотнительное Yamaha art. 93210-29196-00
По запросу
6
Болт с шайбой art. 90119-06242-00
По запросу
7
Датчик включения нейтрали Yamaha art. 3GB-82540-01-00
По запросу
8
Прокладка art. 90430-10148-00
По запросу
9
Ignition Coil Assy (USA) art. 3KJ-82310-12-00
от 3 490 ₽
Аналог
Катушка зажигания Yamaha 3KJ-82310-12-00
art. 3KJ-82310-13-00
5 975 ₽
Требуется 1 шт.
Подписаться
10
Болт art. 90109-06723-00
По запросу
11
Болт art. 97017-06020-00
По запросу
12
Шайба Yamaha art. 92907-06600-00
от 221 ₽
13
Свечной колпачок Yamaha art. 3YF-82370-00-00
По запросу
14
Датчик температуры Yamaha art. 5GM-82560-00-00
от 5 355 ₽
15
Датчик температуры Yamaha art. 5KM-82560-00-00
По запросу
16
Sensor, Speed (USA) art. 1C2-83755-00-00
По запросу
17
Болт Yamaha art. 91317-06016-00
По запросу
18
Реле регулятор Yamaha art. 5BN-81960-00-00
от 1 980 ₽
19
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
20
Аккумулятор (YUASA YTX20L-BS) art. YTX-20LBS-00-00
По запросу
21
Крепление аккумулятора art. 5KM-82128-00-00
По запросу
22
Подушка аккумулятора art. 371-82121-00-00
По запросу
23
Крышка аккумулятора art. 5KM-82129-00-00
По запросу
24
Заглушка Yamaha art. 90338-08226-00
от 168 ₽
25
Винт резьбовой art. 97707-60016-00
По запросу
26
Кабель (плюс) art. 5KM-82115-00-00
По запросу
27
Кабель (минус) art. 5KM-82116-00-00
По запросу
28
Провода жлектрические комплект art. 5KM-82541-00-00
По запросу
29
Реле стартера Yamaha art. 4SV-81940-12-00
от 990 ₽
30
Предохранитель 30A-BL art. 1AE-82151-00-00
от 788 ₽
31
Болт с фланцем art. 95027-06008-00
По запросу
32
Замок зажигания ( 2 провода) Yamaha art. 5KM-82510-01-00
от 890 ₽
Аналог
1 370 ₽
Требуется 1 шт.
Подписаться
Аналог
890 ₽
Требуется 1 шт.
33
Корпус ключа замка зажигания Yamaha art. 3HN-82579-00-00
По запросу
34
Wire Harness Assy (USA) art. 5KM-82590-10-00
По запросу
35
Автоматический выключатель в сборе art. 5GT-82180-00-00
По запросу
36
Датчик температуры Yamaha art. 5GT-82560-00-00
По запросу
37
Реле Yamaha art. 29U-81950-93-00
от 8 000 ₽
38
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
39
Датчик заднего стоп сигнала art. 5KM-82530-00-00
По запросу
40
Подводящий провод art. 5KM-82309-01-00
По запросу
41
Провод электрический art. 5KM-82507-00-00
По запросу
42
Разьем прикуривателя Yamaha art. 5GH-8254B-00-00
от 12 900 ₽
43
Гайка art. 5GH-82114-00-00
По запросу
44
Подводящий провод art. 5KM-82509-10-00
По запросу
45
Зажим пластиковый art. 25G-83936-01-00
По запросу
46
Защёлка art. 90464-35047-00
По запросу
47
Зажим art. 90464-15195-00
По запросу
48
Зажим пластиковый art. 437-83936-01-00
По запросу
49
Шланг L700 art. 90445-072G8-00
от 3 224 ₽
50
Трубка L200 art. 90445-07176-00
По запросу
51
Тройник art. 90413-05014-00
По запросу
52
Хомут с фиксатором art. 90464-10112-00
По запросу
53
Хомут пластмассовый art. 90460-15126-00
По запросу
54
Хомут с фиксатором art. 90464-10112-00
По запросу
55
Зажим art. 90464-15195-00
По запросу
56
Зажим art. 90464-15195-00
По запросу
57
Защёлка art. 90464-35047-00
По запросу
58
Хомут art. 90464-15157-00
По запросу
59
Хомут art. 90464-15157-00
По запросу
60
Хомут Yamaha art. 90465-10098-00
от 368 ₽
61
Зажим art. 90464-14M55-00
По запросу
62
Скоба art. 90468-15139-00
По запросу
63
O-Ring (USA) art. 93210-57428-00
По запросу
64
Кольцо уплотнительное art. 93210-975A9-00
По запросу
65
Тройник art. 90413-05014-00
По запросу
66
Хомут art. 90464-15157-00
По запросу
67
Скоба art. 90464-07001-00
По запросу
68
Hose (L970) (USA) art. 91A20-05145-00
По запросу
69
Трубка соединительная art. 5KM-82109-00-00
По запросу
70
Предохранитель 15А art. 67F-82151-50-00
По запросу
71
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
72
Предохранитель 3А art. 67F-82151-30-00
По запросу
73
Болванка ключа зажигания Yamaha art. 90890-56001-00
По запросу
73
Blank Key (B-Type) art. 90890-56002-00
По запросу
