модель 2003 года
- Модель Big Bear 400
- Код модели BIG BEAR 4WD (YFM400FWR)

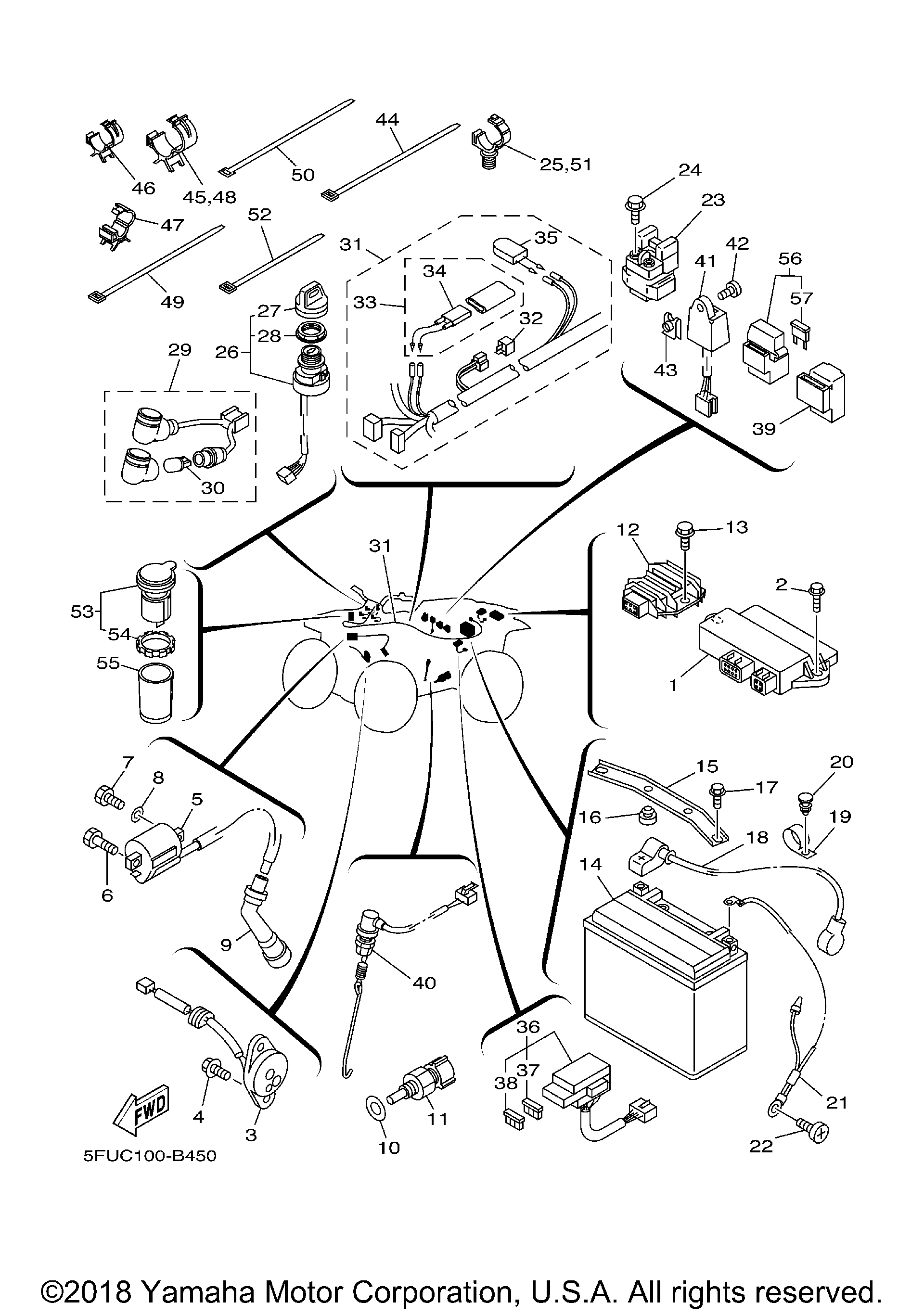

Схема электрооборудования 1 для BIG BEAR 4WD (YFM400FWR)
Схема
Детали
Номер
Наименование детали
Цена
1
C.D.I. UNIT ASSY art. 5FU-85540-20-00
По запросу
2
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
3
NEUTRAL SWITCH ASSY art. 4KB-82540-01-00
По запросу
4
Болт с шайбой art. 90119-06242-00
По запросу
5
Катушка зажигания Yamaha art. 5FU-82310-02-00
По запросу
6
BOLT(replaces 90109-06873-00) art. 90109-06865-00
По запросу
7
Болт art. 97017-06020-00
По запросу
8
Шайба Yamaha art. 92907-06600-00
от 221 ₽
9
PLUG CAP ASSY(replaces 371-82370-00-00) art. 4VW-82370-00-00
По запросу
10
WASHER, PLATE art. 90201-12172-00
По запросу
11
THERMO UNIT art. 4GB-83591-10-00
По запросу
12
Реле регулятор Yamaha art. 5GT-81960-00-00
от 9 900 ₽
13
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
14
Аккумулятор (YUASA YTX20L-BS) art. YTX-20LBS-00-00
По запросу
15
BRACKET, BATTERY(replaces 5FU-H2128-00-00) This item has been discontinued and may not be available. Contact us for more information. art. 5FU-H2128-01-00
По запросу
16
DAMPER, LOCATING 1 art. 22W-24181-00-00
По запросу
17
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
18
WIRE, PLUS LEAD art. 5FU-H2115-00-00
По запросу
19
CLAMPThis item has been discontinued and may not be available. Contact us for more information. art. 90464-12801-00
По запросу
20
PLUGThis item has been discontinued and may not be available. Contact us for more information. art. 90338-05829-00
По запросу
21
WIRE, MINUS LEAD art. 5FU-H2116-00-00
По запросу
22
SCREW, TAPPING(replaces 9770P-60416-00) art. 97702-60416-00
По запросу
23
Реле стартера Yamaha art. 4SV-81940-12-00
от 990 ₽
24
Болт Yamaha art. 95022-06008-00
от 168 ₽
25
CLAMP art. 90464-12830-00
По запросу
26
Замок зажигания Yamaha art. 4SH-82510-01-00
По запросу
27
Корпус ключа замка зажигания Yamaha art. 3HN-82579-00-00
По запросу
28
Гайка, центральный выключатель Yamaha art. 3HN-82569-00-00
от 780 ₽
29
PILOT LIGHT ASSY - GREEN & RED art. 5FU-83530-00-00
По запросу
30
Лампочка 12В Yamaha art. 3FV-83517-00-00
от 935 ₽
31
WIRE HARNESS ASSYThis item has been discontinued and may not be available. Contact us for more information. art. 5FU-82590-20-00
По запросу
32
Диод электрический art. 3WP-81980-00-00
По запросу
33
Автоматический выключатель в сборе art. 5GT-82180-00-00
По запросу
34
Датчик температуры Yamaha art. 4GB-82560-00-00
По запросу
35
. THERMO SWITCH ASSY art. 5FU-82560-10-00
По запросу
36
FUSE BOX ASSYThis item has been discontinued and may not be available. Contact us for more information. art. 5FU-82170-00-00
По запросу
37
Предохранитель электрический 10А Yamaha art. 42X-82151-00-00
от 578 ₽
38
. .FUSE (15A-BLUE) art. 36Y-82151-00-00
По запросу
39
Реле Yamaha art. 29U-81950-93-00
от 8 000 ₽
40
STOP SWITCH ASSY art. 5FU-82530-01-00
По запросу
41
MOTOR CONTROL UNIT ASSY art. 4SH-86510-10-00
По запросу
42
SCREW, BIND art. 98907-06016-00
По запросу
43
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
44
CLAMP art. 90464-40825-00
По запросу
45
CLAMP art. 90464-25843-00
По запросу
46
CLAMP art. 90464-20835-00
По запросу
47
CLAMPThis item has been discontinued and may not be available. Contact us for more information. art. 90464-10842-00
По запросу
48
CLAMP art. 90464-25843-00
По запросу
49
CLAMPThis item has been discontinued and may not be available. Contact us for more information. art. 90464-32800-00
По запросу
50
CLAMP(replaces 90464-48837-00) art. 90464-48800-00
По запросу
51
CLAMP art. 90464-12830-00
По запросу
52
CLAMP art. 90464-31827-00
По запросу
53
TERMINAL ASSY(replaces 5FU-H1920-00-00) art. 5FU-H1920-10-00
По запросу
54
. .NUT(replaces 5FU-H191B-00-00) art. 5FU-H191B-10-00
По запросу
55
COVER, CONNECTER(replaces 5FU-H2599-00-00) art. 5FU-H2599-01-00
По запросу
56
FUSE HOLDER ASSYThis item has been discontinued and may not be available. Contact us for more information. art. 5FU-82150-00-00
По запросу
57
. .FUSE (3A)(replaces 5FU-82151-00-00) This item has been discontinued and may not be available. Contact us for more information. art. 3XW-82151-00-00
По запросу
