модель 2003 года
- Модель Grizzly 660
- Код модели GRIZZLY 660 (YFM660FR)

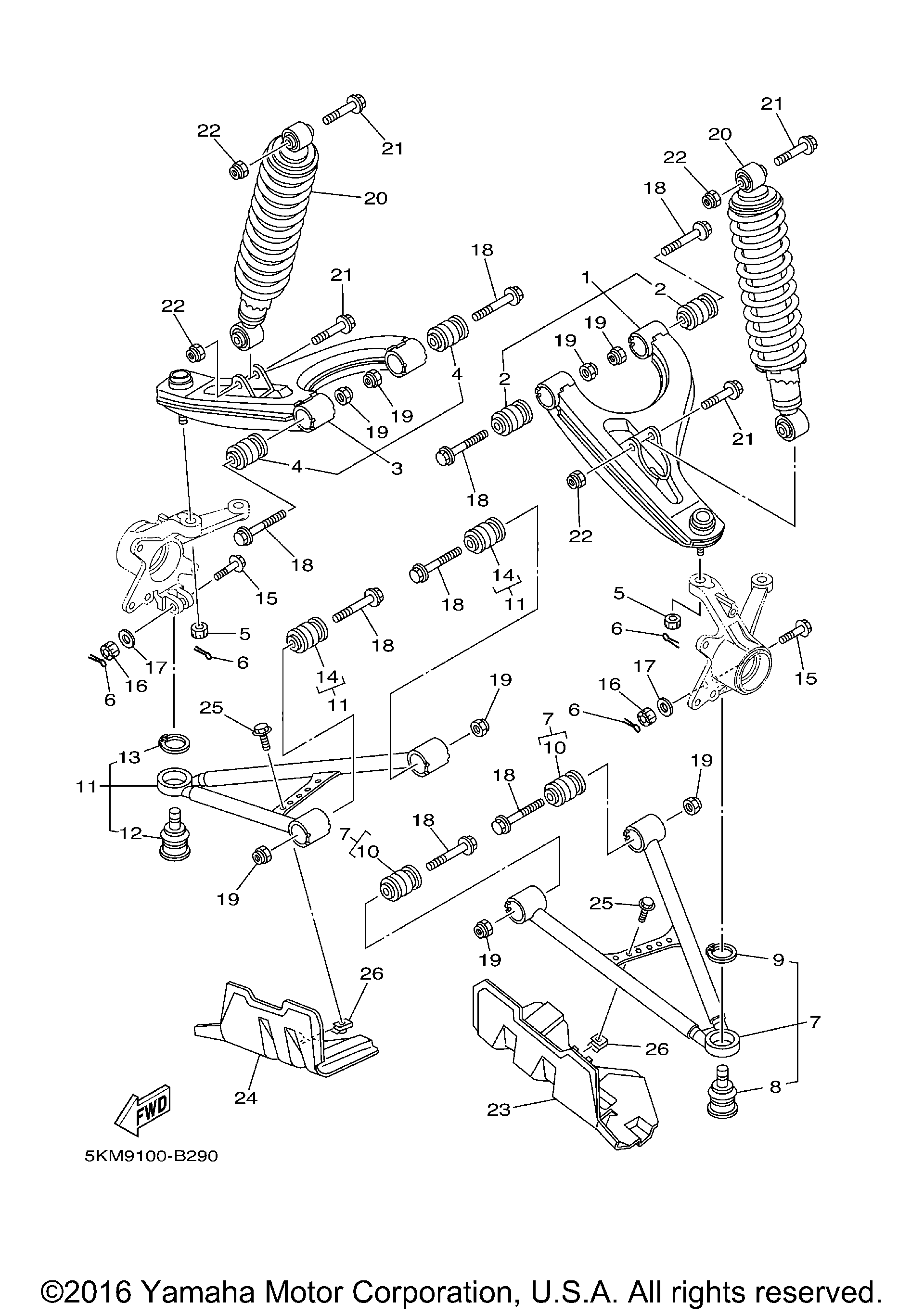

Схема передней подвески и колеса для GRIZZLY 660 (YFM660FR)
Схема
Детали
Номер
Наименование детали
Цена
1
Передний верхний левый рычаг Yamaha art. 5KM-23540-10-00
По запросу
2
Сайлентблок рычага Yamaha art. 1HP-F3526-00-00
от 2 657 ₽
Аналог
13 545 ₽
Требуется 2 шт.
Аналог
19 500 ₽
Требуется 2 шт.
Аналог
16 000 ₽
Требуется 2 шт.
3
Рычаг передний верхний правый art. 5KM-23550-10-00
По запросу
4
Сайлентблок рычага Yamaha art. 1HP-F3526-00-00
от 2 657 ₽
Аналог
13 545 ₽
Требуется 2 шт.
Аналог
19 500 ₽
Требуется 2 шт.
Аналог
16 000 ₽
Требуется 2 шт.
5
Гайка Yamaha art. 90171-10001-00
от 368 ₽
6
PIN, COTTER(replaces 91401-20020-00) art. 91490-20025-00
По запросу
7
Рычаг передний нижний левый Yamaha art. 5KM-23570-10-00
от 28 900 ₽
8
Шаровая опора нижняя Yamaha art. 5KM-23579-00-00
от 3 161 ₽
9
Стопорное кольцо Yamaha art. 99009-30400-00
от 525 ₽
10
Сайлентблок рычага Yamaha art. 1HP-F3526-00-00
от 2 657 ₽
Аналог
13 545 ₽
Требуется 2 шт.
Аналог
19 500 ₽
Требуется 2 шт.
Аналог
16 000 ₽
Требуется 2 шт.
11
Рычаг передний нижний правый Yamaha art. 5KM-23580-10-00
от 29 900 ₽
12
Шаровая опора нижняя Yamaha art. 5KM-23579-00-00
от 3 161 ₽
13
Стопорное кольцо Yamaha art. 99009-30400-00
от 525 ₽
14
Сайлентблок рычага Yamaha art. 1HP-F3526-00-00
от 2 657 ₽
Аналог
13 545 ₽
Требуется 2 шт.
Аналог
19 500 ₽
Требуется 2 шт.
Аналог
16 000 ₽
Требуется 2 шт.
15
BOLT, FLANGE art. 90105-10549-00
По запросу
16
NUT art. 95337-10600-00
По запросу
17
WASHER, PLATE(replaces 90201-10430-00) art. 90201-100F7-00
По запросу
18
BOLT, FLANGE art. 90105-10286-00
По запросу
19
Гайка Yamaha art. 90185-10060-00
от 725 ₽
20
SHOCK ABSORBER ASSY art. 5KM-23350-20-00
от 30 900 ₽
21
Болт Yamaha art. 90105-10388-00
По запросу
22
Гайка Yamaha art. 90185-10060-00
от 725 ₽
23
COVER, LOWER 1 art. 5KM-23123-00-00
По запросу
24
COVER, LOWER 2 art. 5KM-23133-00-00
По запросу
25
Болт с фланцем art. 95817-06012-00
По запросу
26
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
