модель 2003 года
- Модель Kodiak 450
- Код модели KODIAK 450 REAL TREE (YFM450FAHR)

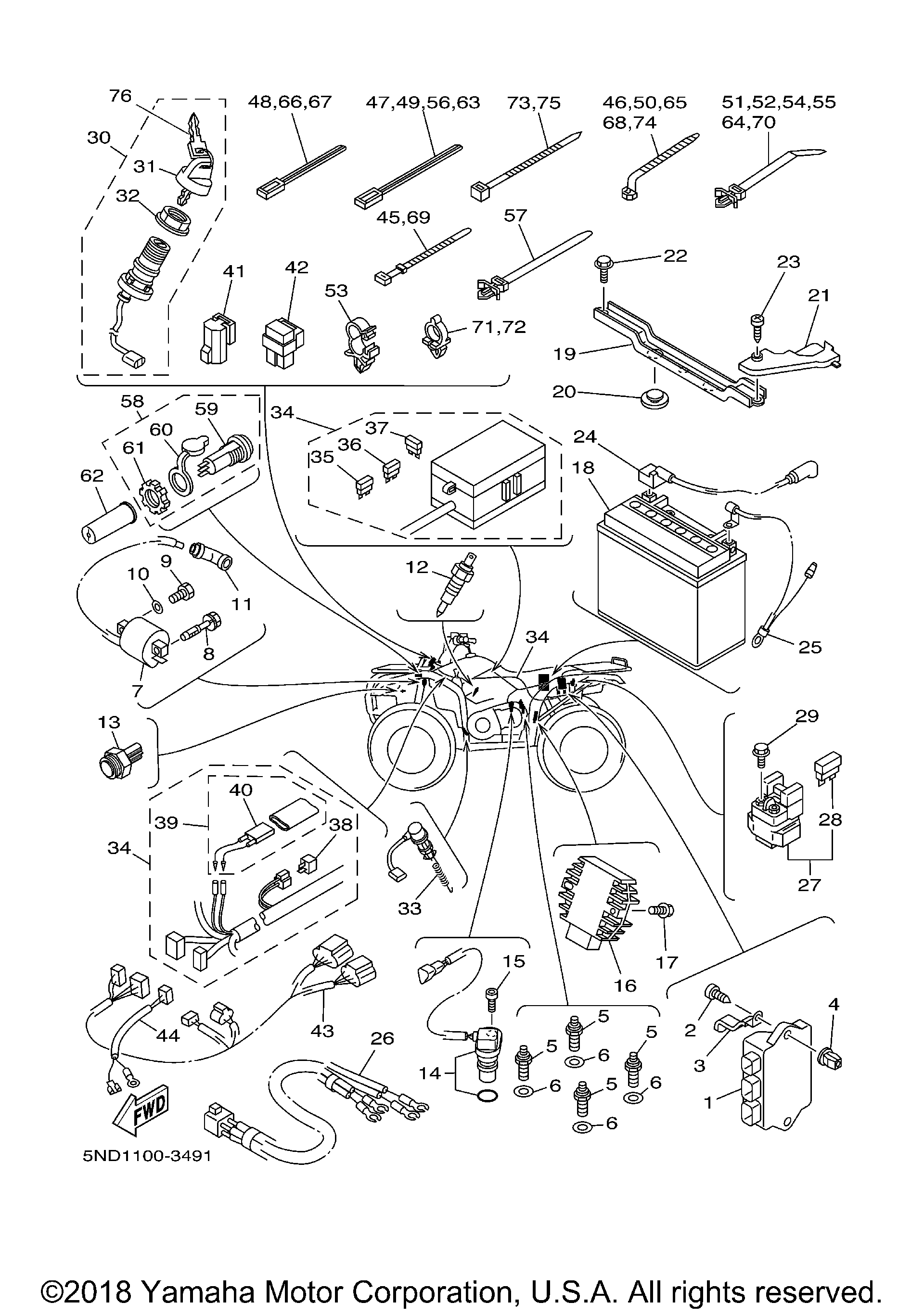

Схема электрооборудования 1 для KODIAK 450 REAL TREE (YFM450FAHR)
Схема
Детали
Номер
Наименование детали
Цена
1
C.D.I. UNIT ASSY art. 5ND-85540-00-00
По запросу
2
SCREW, TAPPING art. 97707-60420-00
По запросу
3
CLAMP art. 90462-06016-00
По запросу
4
Заглушка Yamaha art. 90338-08226-00
от 168 ₽
5
Датчик включения нейтрали Yamaha art. 3GB-82540-01-00
По запросу
6
Прокладка art. 90430-10148-00
По запросу
7
IGNITION COIL ASSY(replaces 3KJ-82310-10-00) art. 3KJ-82310-12-00
от 3 490 ₽
Аналог
Катушка зажигания Yamaha 3KJ-82310-12-00
art. 3KJ-82310-13-00
5 975 ₽
Требуется 1 шт.
Подписаться
8
Болт art. 90109-06723-00
По запросу
9
Болт art. 97017-06020-00
По запросу
10
Шайба Yamaha art. 92907-06600-00
от 221 ₽
11
PLUG CAP ASSY(replaces 1UY-82370-20-00) art. 3NS-82370-00-00
По запросу
12
Датчик температуры Yamaha art. 5KM-82560-00-00
По запросу
13
THERMO SWITCH ASSY art. 5ND-82560-10-00
По запросу
14
SENSOR, SPEED(replaces 5ND-83755-00-00) art. 3C2-83755-11-00
По запросу
15
Болт Yamaha art. 91317-06016-00
По запросу
16
Реле регулятор Yamaha art. 5GT-81960-00-00
от 9 900 ₽
17
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
18
Аккумулятор (YUASA YTX20L-BS) art. YTX-20LBS-00-00
По запросу
19
BRACKET, BATTERY(replaces 5ND-H2128-00-00) art. 5ND-H2128-02-00
По запросу
20
Подушка аккумулятора art. 371-82121-00-00
По запросу
21
COVER, LEAD WIRE art. 5ND-H2119-00-00
По запросу
22
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
23
Винт резьбовой art. 97707-60016-00
По запросу
24
WIRE, PLUS LEAD art. 5ND-H2115-00-00
По запросу
25
WIRE, MINUS LEAD art. 5ND-H2116-00-00
По запросу
26
WIRE, LEAD(replaces 5ND-82541-00-00) art. 5ND-82541-01-00
По запросу
27
Реле стартера Yamaha art. 4SV-81940-12-00
от 990 ₽
28
Предохранитель 30A-BL art. 1AE-82151-00-00
от 788 ₽
29
Болт Yamaha art. 95022-06008-00
от 168 ₽
30
MAIN SWITCH ASSY(replaces 5ND-82510-00-00) art. 5ND-82510-01-00
По запросу
31
Корпус ключа замка зажигания Yamaha art. 3HN-82579-00-00
По запросу
32
Гайка, центральный выключатель Yamaha art. 3HN-82569-00-00
от 780 ₽
33
STOP SWITCH ASSY art. 4KB-82530-10-00
По запросу
34
WIRE HARNESS ASSY(replaces 5ND-82590-00-00) art. 5ND-82590-10-00
По запросу
35
Предохранитель 15А art. 67F-82151-50-00
По запросу
36
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
37
Предохранитель 3А art. 67F-82151-30-00
По запросу
38
Диод электрический art. 3WP-81980-00-00
По запросу
39
. .CIRCUIT BREAKER ASSY art. 5ND-82180-00-00
По запросу
40
. . ..THERMO SWITCH ASSY art. 5ND-82560-00-00
По запросу
41
Реле Yamaha art. 29U-81950-93-00
от 8 000 ₽
42
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
43
WIRE, SUB LEAD art. 5ND-82309-00-00
По запросу
44
Подводящий провод art. 5KM-82509-10-00
По запросу
45
CLAMP art. 90464-51800-00
По запросу
46
CLAMP art. 90464-12830-00
По запросу
47
CLAMP art. 90464-40825-00
По запросу
48
CLAMP art. 90464-31827-00
По запросу
49
CLAMP art. 90464-40825-00
По запросу
50
CLAMP art. 90464-12830-00
По запросу
51
CLAMP art. 90464-25800-00
По запросу
52
CLAMP art. 90464-25800-00
По запросу
53
Зажим Yamaha art. 90464-16006-00
По запросу
54
CLAMP art. 90464-25800-00
По запросу
55
CLAMP art. 90464-25800-00
По запросу
56
CLAMP art. 90464-40825-00
По запросу
57
CLAMP art. 90464-38800-00
По запросу
58
TERMINAL ASSY(replaces 5FU-H1920-00-00) art. 5FU-H1920-10-00
По запросу
59
. .TERMINAL(replaces 5FU-H1925-00-00) art. 5FU-H1920-10-00
По запросу
60
. .COVER(replaces 5FU-H1942-00-00) art. 5FU-H1920-10-00
По запросу
61
. .NUT(replaces 5FU-H191B-00-00) art. 5FU-H191B-10-00
По запросу
62
COVER, CONNECTER art. 5FU-H2599-01-00
По запросу
63
CLAMP art. 90464-40825-00
По запросу
64
CLAMP art. 90464-25800-00
По запросу
65
CLAMP art. 90464-12830-00
По запросу
66
CLAMP art. 90464-31827-00
По запросу
67
CLAMP art. 90464-31827-00
По запросу
68
CLAMP art. 90464-12830-00
По запросу
69
CLAMP art. 90464-51800-00
По запросу
70
CLAMP art. 90464-25800-00
По запросу
71
CLAMP(replaces 90464-10833-00) art. 90464-12830-00
По запросу
72
CLAMP(replaces 90464-10833-00) art. 90464-12830-00
По запросу
73
CLAMP art. 90464-48800-00
По запросу
74
CLAMP art. 90464-12830-00
По запросу
75
CLAMP art. 90464-48800-00
По запросу
76
Болванка ключа зажигания Yamaha art. 90890-56001-00
По запросу
76
BLANK KEY (B-TYPE) art. 90890-56002-00
По запросу
