модель 2003 года
- Модель Kodiak 450
- Код модели KODIAK 450 REAL TREE (YFM450FAHR)

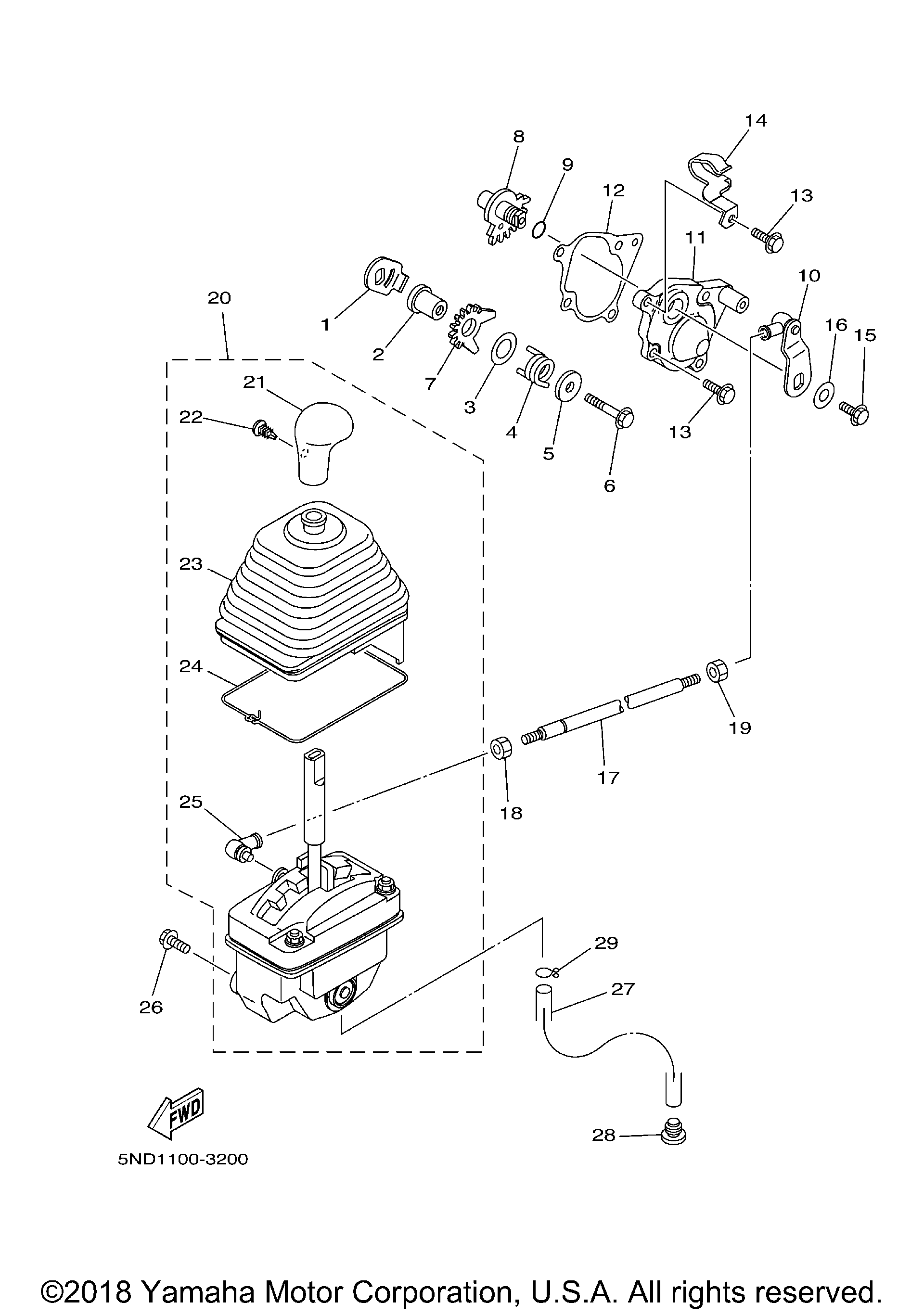

Схема вала переключения передач для KODIAK 450 REAL TREE (YFM450FAHR)
Схема
Детали
Номер
Наименование детали
Цена
1
LEVER art. 4SH-18198-00-00
По запросу
2
COLLAR art. 90387-0613B-00
По запросу
3
WASHER, PLATE(replaces 90201-132G5-00) art. 90201-13013-00
По запросу
4
SPRING, TORSION art. 90508-35764-00
По запросу
5
WASHER, PLATE(replaces 90201-06008-00) art. 90201-06M02-00
По запросу
6
BOLT, FLANGE(replaces 95817-06035-00) art. 95822-06035-00
По запросу
7
Вал КПП Yamaha art. 5KM-18191-00-00
По запросу
8
SHAFT art. 5GH-18197-00-00
По запросу
9
.O-RING art. 93210-11073-00
По запросу
10
SHIFT GUIDE COMP. art. 5GH-18104-00-00
По запросу
11
COVER, SHIFT SHAFT(replaces 5GH-18129-00-00) art. 5GH-18129-01-00
По запросу
12
GASKET art. 5GH-18146-00-00
По запросу
13
BOLT, FLANGE art. 95027-06020-00
По запросу
14
CLAMP art. 90465-08336-00
По запросу
15
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
16
WASHER, PLATE(replaces 90201-06008-00) art. 90201-06M02-00
По запросу
17
ROD, SHIFT(replaces 5GH-18115-00-00) art. 5GH-18115-01-00
По запросу
18
NUT art. 90170-08358-00
По запросу
19
NUT(replaces 95307-08700-00) art. 95317-08700-00
По запросу
20
SHIFTER ASSY(replaces 5GH-18300-01-00) art. 5GH-18300-03-00
По запросу
21
. KNOB, SHIFT LEVER art. 5GH-18174-00-00
По запросу
22
Фиксатор пластиковый Yamaha art. 90269-05055-00
от 830 ₽
23
. BOOT, SEALING art. 5KM-18131-00-00
По запросу
24
. STOPPER,RUBBER art. 5GH-18617-00-00
По запросу
25
. JOINT 2 art. 1KT-18157-00-00
По запросу
26
Болт с фланцем Yamaha art. 95817-08020-00
от 935 ₽
27
HOSE (L90) art. 90446-16001-00
По запросу
28
PLUG, DRAIN(replaces 5ND-E4191-00-00) This item has been discontinued and may not be available. Contact us for more information. art. 5UH-E4191-00-00
По запросу
29
CLIP art. 90467-15012-00
По запросу
