модель 2004 года
- Модель Kodiak 400
- Код модели KODIAK 400 HUNTER EDITION (YFM4FAHS)

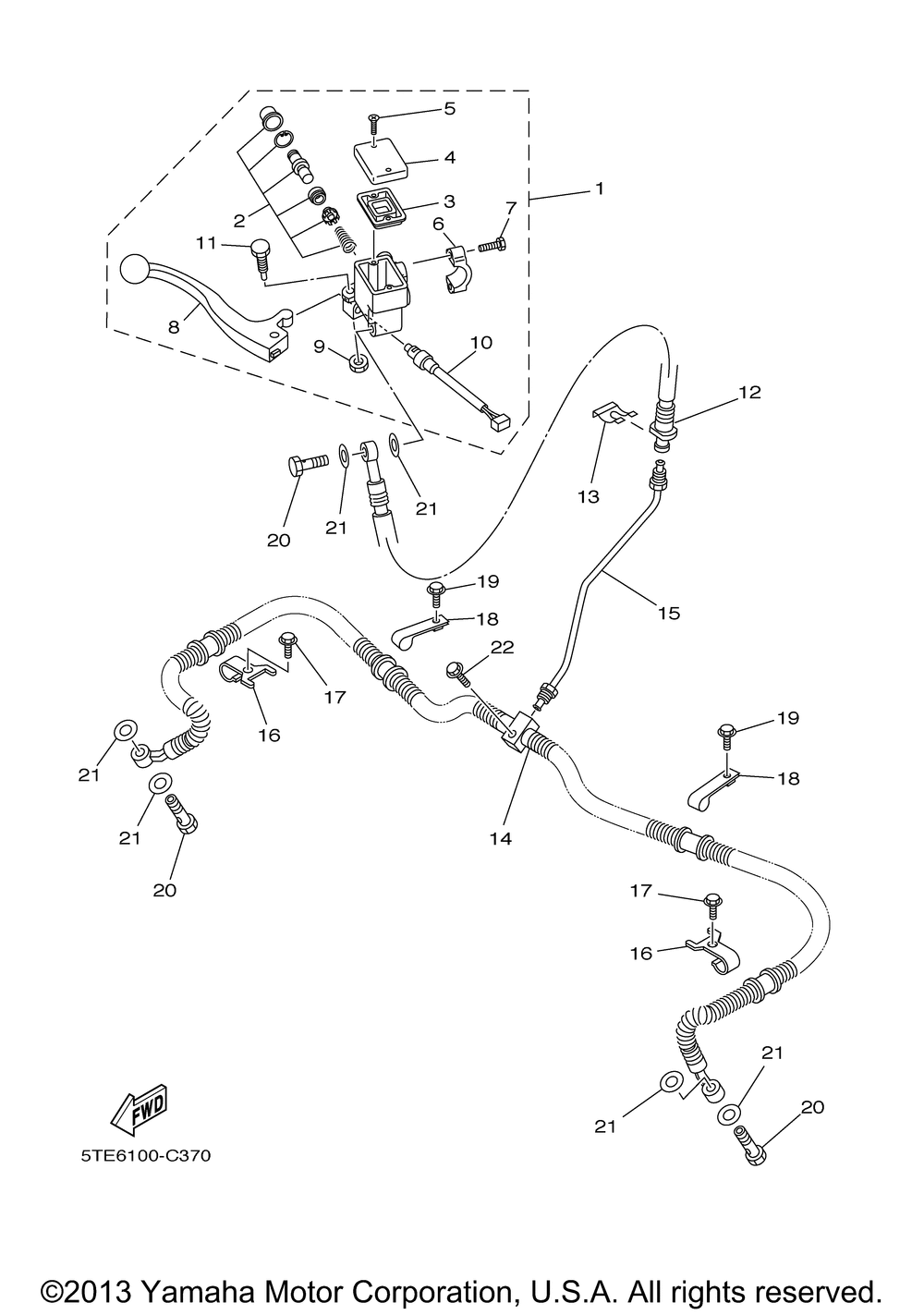

Схема переднего главного цилиндра тормоза для KODIAK 400 HUNTER EDITION (YFM4FAHS)
Схема
Детали
Номер
Наименование детали
Цена
1
Цилиндр тормозной задний в сборе art. 5KM-2583T-01-00
По запросу
2
Ремкоплект тормозной машинки art. 8CR-W0041-00-00
от 3 000 ₽
Аналог
3 000 ₽
Требуется 1 шт.
3
Диафрагма пластиковая art. 4L0-25854-00-00
По запросу
4
Пробка тормозного бачка art. 5JX-25852-01-00
По запросу
5
Винт плоская головка Yamaha art. 98707-04012-00
По запросу
6
Крепление цилиндра art. 5GH-25867-00-00
По запросу
7
Болт art. 5EB-26332-00-00
По запросу
8
Рычаг тормоза art. 5KM-83922-00-00
По запросу
9
Гайка Yamaha art. 95617-06100-00
от 368 ₽
10
Включатель сигнала "стоп" art. 5LP-83980-00-00
По запросу
11
Болт art. 1FK-2589F-00-00
По запросу
12
HOSE,BRAKE 1(replaces 5ND-F5872-00-00) art. 5ND-F5872-12-00
По запросу
13
Пружинное стопорное кольцо art. 2GU-25866-00-00
По запросу
14
HOSE,BRAKE 2(replaces 5ND-F5873-00-00) art. 5ND-F5873-10-00
По запросу
15
PIPE, BRAKE art. 5ND-F5871-00-00
По запросу
16
HOLDER, BRAKE HOSE(replaces 5ND-F5875-00-00) art. 5ND-F5875-01-00
По запросу
17
Болт с фланцем art. 95817-06012-00
По запросу
18
BAND(replaces 5ND-F3192-00-00) art. 5ND-F3192-01-00
По запросу
19
BOLT, FLANGE(replaces 9582P-06012-00) art. 95812-06012-00
По запросу
20
Болт, штуцер art. 90401-10159-00
По запросу
21
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
22
BOLT,FLANGE(replaces 95827-06025-00) art. 95822-06025-00
По запросу
