модель 2004 года
- Модель Kodiak 400
- Код модели KODIAK 400 HUNTER EDITION (YFM4FAHS)

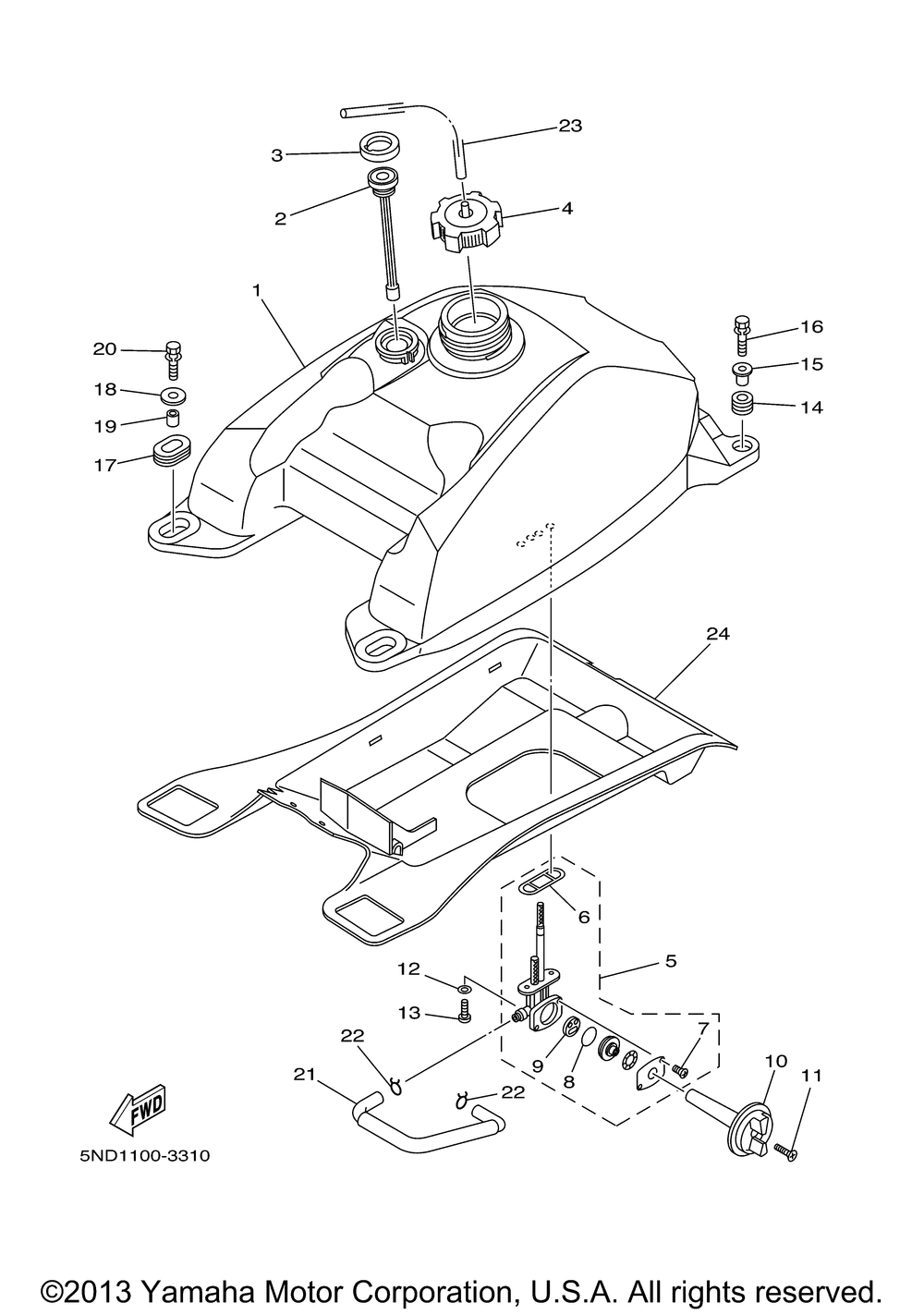

Схема топливного бака для KODIAK 400 HUNTER EDITION (YFM4FAHS)
Схема
Детали
Номер
Наименование детали
Цена
1
FUEL TANK COMP.(replaces 5ND-F4110-00-00) art. 5ND-F4110-01-00
По запросу
2
FUEL METER ASSY(replaces 5GH-24260-00-00) art. 5GH-24260-11-00
По запросу
3
HOUSING,FUEL METER art. 4SH-24261-00-00
По запросу
4
Крышка бензобака Yamaha art. 5KM-24610-00-00
По запросу
5
FUEL COCK ASSY 1(replaces 5GH-24500-00-00) art. 5GH-24500-10-00
от 6 370 ₽
6
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
7
SCREW, PAN HEAD art. 98507-03014-00
По запросу
8
Уплотнительное кольцо Yamaha art. 3AJ-24534-01-00
от 473 ₽
9
Прокладка топливного крана Yamaha art. 3AC-24523-00-00
По запросу
10
Ручка топливного крана Yamaha art. 1NS-F4524-00-00
от 987 ₽
11
SCREW,FLAT HEAD art. 98707-04018-00
По запросу
12
WASHER,PLATE(replaces 90202-05193-00) art. 90202-05187-00
По запросу
13
SCREW,SPEC'L SHAPE art. 90149-06011-00
По запросу
14
GROMMET art. 90480-18290-00
По запросу
15
Втулка Yamaha art. 90387-066J1-00
По запросу
16
BOLT, WITH WASHER(replaces 90119-06831-00) art. 90119-06883-00
По запросу
17
Втулка резиновая Yamaha art. 90480-01400-00
По запросу
18
Шайба Yamaha art. 90201-06090-00
По запросу
19
Втулка Yamaha art. 90387-07598-00
По запросу
20
BOLT, WITH WASHER(replaces 90119-06831-00) art. 90119-06883-00
По запросу
21
PIPE, FUEL 1(replaces 5ND-F4311-00-00) art. 3C2-F4311-00-00
По запросу
22
CLIP(replaces 90467-10008-00) art. 90467-100A1-00
По запросу
23
HOSE art. 90445-088C5-00
По запросу
24
DAMPER, PLATE 1 art. 5ND-F414H-10-00
По запросу
