модель 2008 года
- Модель Wolverine 450
- Код модели WOLVERINE 450 4X4 SP (YFM45FXSPX)

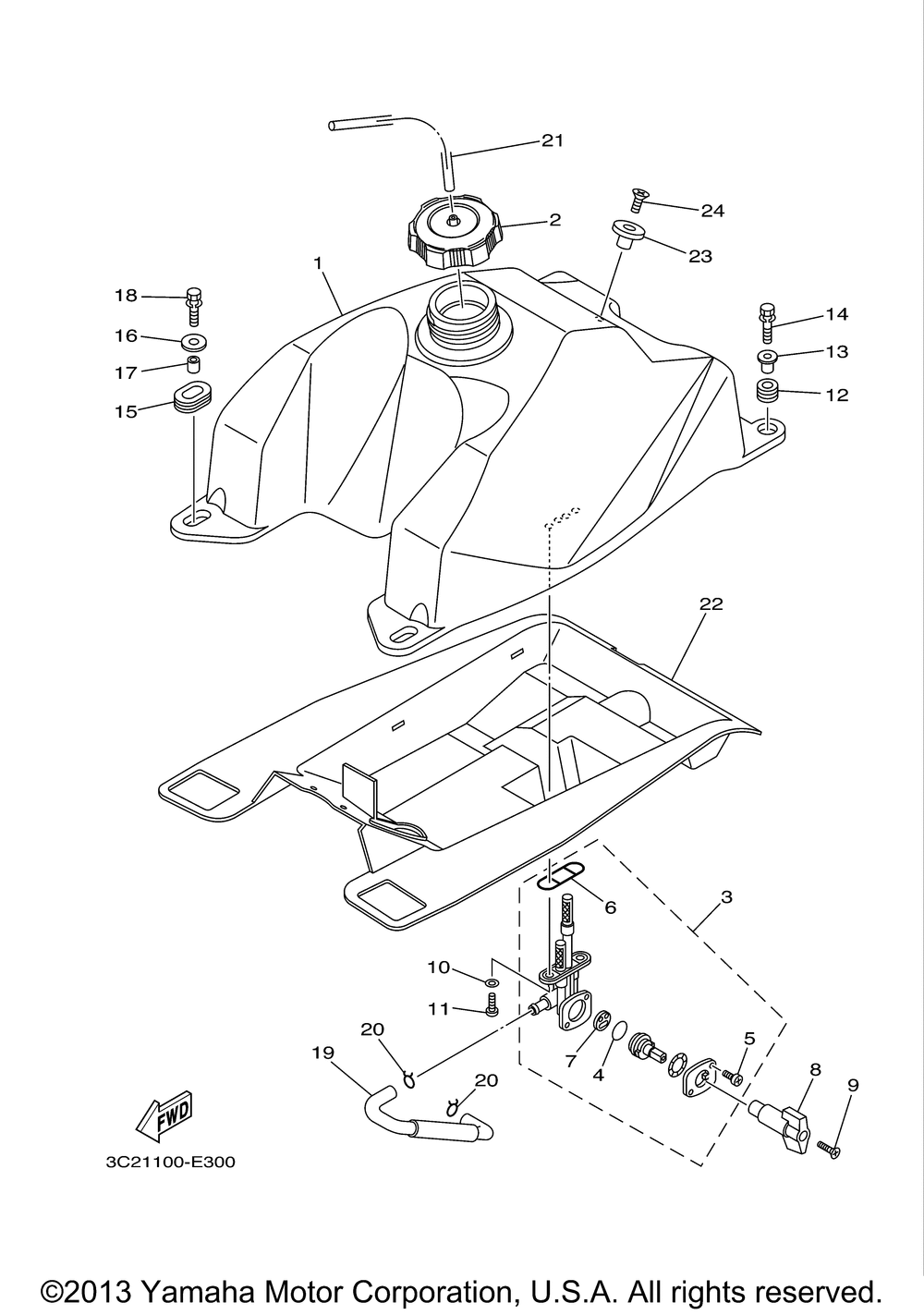

Схема топливного бака для WOLVERINE 450 4X4 SP (YFM45FXSPX)
Схема
Детали
Номер
Наименование детали
Цена
1
FUEL TANK COMP.This item has been discontinued and may not be available. Contact us for more information. art. 3C2-F4110-10-00
По запросу
2
Крышка бензобака Yamaha art. 5KM-24610-00-00
По запросу
3
FUEL COCK ASSY 1 art. 3C2-24500-00-00
По запросу
4
Уплотнительное кольцо Yamaha art. 3AJ-24534-01-00
от 473 ₽
5
SCREW, PAN(replaces 98507-03008-00) art. 98517-03008-00
По запросу
6
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
7
Прокладка топливного крана Yamaha art. 3AC-24523-00-00
По запросу
8
LEVER,COCK art. 3HE-24524-00-00
По запросу
9
Винт Yamaha art. 98702-04018-00
от 168 ₽
10
WASHER,PLATE(replaces 90202-05193-00) art. 90202-05187-00
По запросу
11
SCREW art. 90149-06108-00
По запросу
12
Втулка резиновая Yamaha art. 90480-18290-00
По запросу
13
Втулка Yamaha art. 90387-066J1-00
По запросу
14
BOLT, WITH WASHER art. 90119-06883-00
По запросу
15
Втулка резиновая Yamaha art. 90480-01400-00
По запросу
16
Шайба Yamaha art. 90201-06090-00
По запросу
17
Втулка Yamaha art. 90387-07598-00
По запросу
18
BOLT, WITH WASHER art. 90119-06883-00
По запросу
19
PIPE, FUEL 1 art. 3C2-24311-00-00
По запросу
20
CLIP art. 90467-100A1-00
По запросу
21
HOSE art. 90445-088C5-00
По запросу
22
DAMPER, PLATE 1This item has been discontinued and may not be available. Contact us for more information. art. 3C2-F414H-00-00
По запросу
23
BRACKET,SEAT art. 4EW-2412F-00-00
По запросу
24
Винт Yamaha art. 90151-06005-00
По запросу
