модель 2012 года
- Модель Grizzly 125
- Код модели GRIZZLY 125 (YFM125GBL)

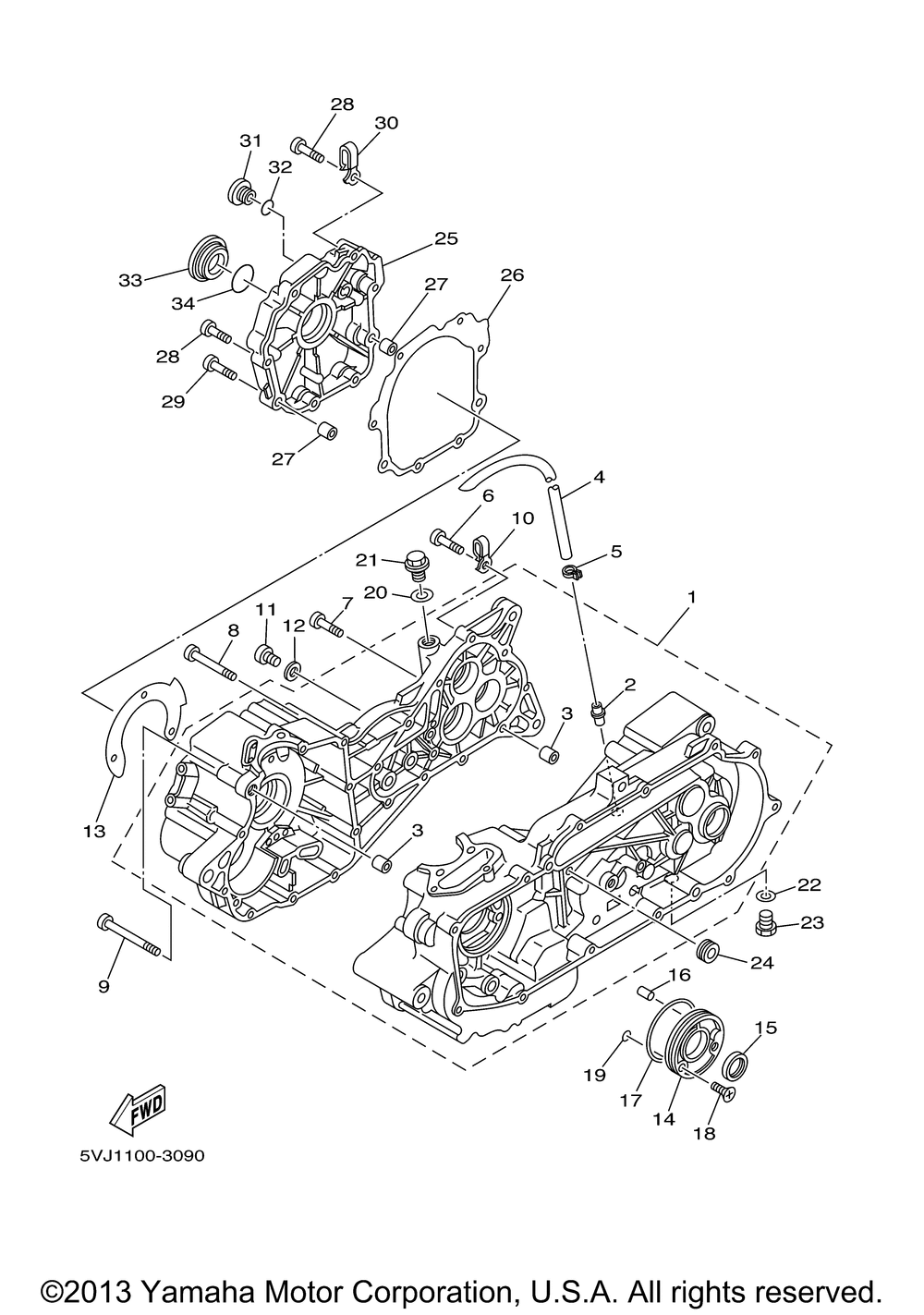

Схема картера для GRIZZLY 125 (YFM125GBL)
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE ASSY art. 3FA-15100-00-00
По запросу
2
PIPE,BREATHER 2 art. 59V-11167-00-00
По запросу
3
PIN,DOWEL art. 99530-12016-00
По запросу
4
HOSE (2HX) art. 90445-121F6-00
По запросу
5
CLIP(3YX)(replaces 90467-13064-00) art. 90467-13133-00
По запросу
6
SCREW, PAN HEAD art. 98502-06030-00
По запросу
7
SCREW, PAN HEAD art. 98502-06040-00
По запросу
8
SCREW,PAN(replaces 98502-06060-00) art. 98507-06060-00
По запросу
9
(replaces 98502-06070-00) art. 98580-06570-00
По запросу
10
CLAMP(replaces 90465-08127-00) art. 90465-06376-00
По запросу
11
SCREW, PAN HEAD art. 98502-08012-00
По запросу
12
Шайба Yamaha art. 90201-08087-00
от 578 ₽
13
GASKET,CRCS CVR 3 art. 3FA-15462-10-00
По запросу
14
COVER,CHAIN CASE art. 50M-15418-00-00
По запросу
15
Сальник Yamaha art. 93102-22294-00
По запросу
16
PIN,DOWEL art. 93605-18078-00
По запросу
17
O-RING art. 93210-704A7-00
По запросу
18
SCREW,FLAT(replaces 98702-06016-00) art. 98704-06016-00
По запросу
19
O-RING(replaces 93210-06564-00) art. 93210-07540-00
По запросу
20
Прокладка сливной пробки Yamaha art. 214-11198-01-00
от 340 ₽
21
Сливная пробка Yamaha art. 90340-14132-00
По запросу
22
Шайба медная Yamaha art. 90430-14043-00
от 788 ₽
23
PLUG,STRAIGHT SCRW art. 90340-14036-00
По запросу
24
Втулка резиновая Yamaha art. 90480-13018-00
от 368 ₽
25
ADAPTOR art. 3FA-15787-00-00
По запросу
26
Прокладка крышки картера Yamaha art. 3FA-15461-10-00
По запросу
27
Палец Yamaha art. 99530-10114-00
По запросу
28
SCREW, PAN HEAD art. 98502-06030-00
По запросу
29
SCREW, PAN HEAD art. 98502-06040-00
По запросу
30
CLAMP(replaces 90465-08125-00) art. 90465-06376-00
По запросу
31
Заглушка, прямой винт art. 90340-14117-00
По запросу
32
Кольцо резиновое Yamaha art. 93210-14369-00
По запросу
33
PLUG,STRAIGHT SCRW art. 90340-36078-00
По запросу
34
Кольцо уплотнительное Yamaha art. 93210-35804-00
По запросу
