модель 2012 года
- Модель Grizzly 125
- Код модели GRIZZLY 125 (YFM125GBL)

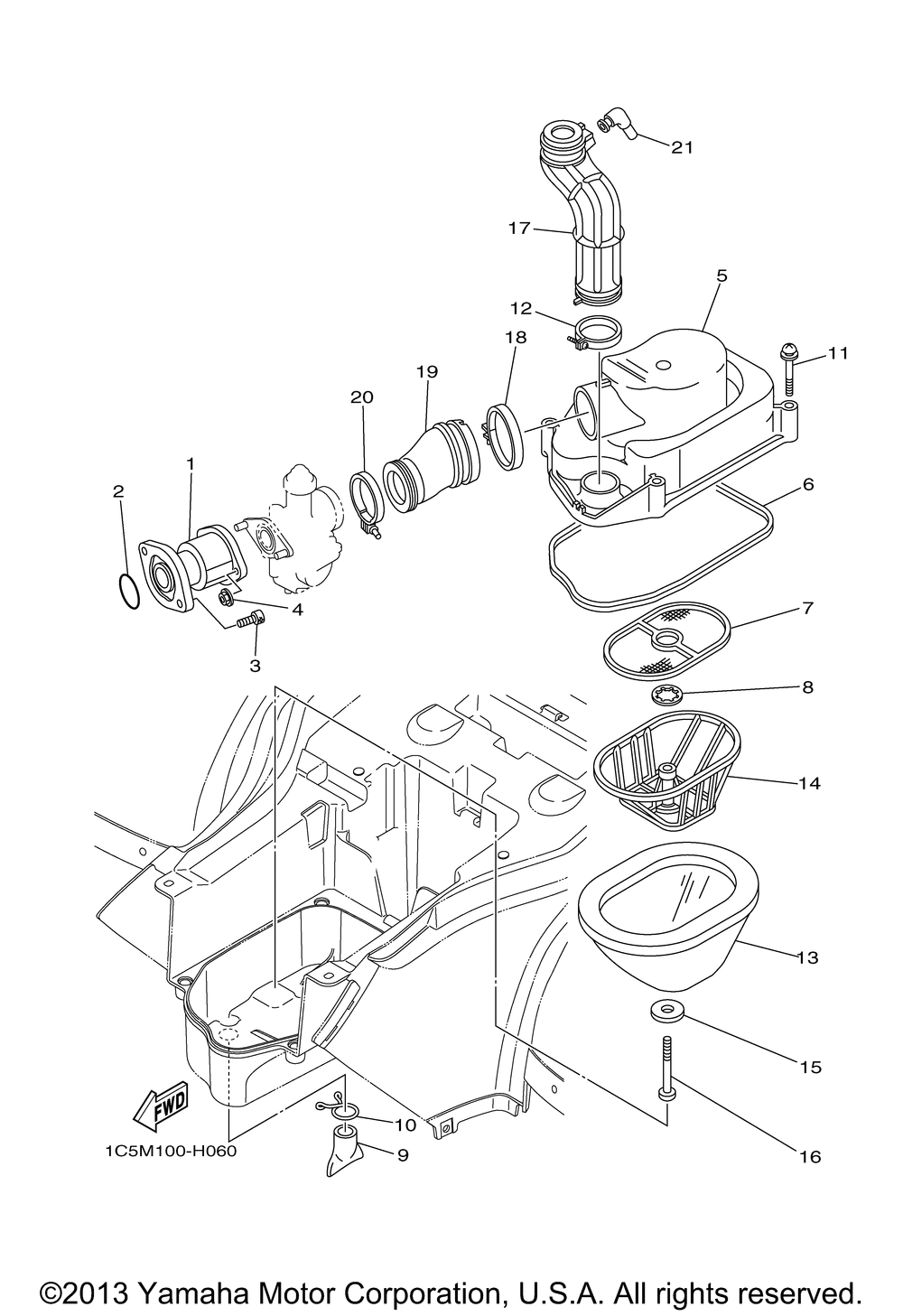

Схема впускной системы для GRIZZLY 125 (YFM125GBL)
Схема
Детали
Номер
Наименование детали
Цена
1
Впускной патрубок карбюратора Yamaha art. 3FA-13586-00-00
По запросу
2
Кольцо резиновое Yamaha art. 93210-30611-00
от 1 491 ₽
3
Болт Yamaha art. 91314-06020-00
от 263 ₽
4
Гайка Yamaha art. 95702-06500-00
По запросу
5
CAP,CLEANER CASE 1 art. 3FA-14412-01-00
По запросу
6
Прокладка крышки корпуса воздушного фильтра Yamaha art. 1VJ-14462-00-00
По запросу
7
PLATE,ELEMENT art. 3FA-14472-00-00
По запросу
8
WASHER (JA1) art. 3FA-14424-00-00
По запросу
9
Сливная пробка вариатора Yamaha art. 59V-14457-00-00
По запросу
10
Зажим сливной пробки корпуса воздушного фильтра Yamaha art. 90467-220A1-00
По запросу
11
SCREW, WITH WASHER art. 90159-05045-00
По запросу
12
HOSE CLAMP ASSY art. 90450-45075-00
По запросу
13
ELEMENT,AIR CLNR(replaces 2XJ-14451-00-00) art. 2XJ-14451-01-00
По запросу
14
GUIDE,ELEMENT art. 2XJ-14458-00-00
По запросу
15
WASHER,SPEC'L SHAPE art. 90209-06096-00
По запросу
16
SCREW,PAN(replaces 98502-06060-00) art. 98507-06060-00
По запросу
17
DUCT art. 3FA-14437-00-00
По запросу
18
HOSE CLAMP ASSY(replaces 90460-58015-00) art. 90450-58002-00
По запросу
19
JOINT,AIR CLNR 1 art. 3FA-14453-00-00
По запросу
20
HOSE CLAMP ASSY art. 90450-45075-00
По запросу
21
PIPE art. 2NL-14419-00-00
По запросу
