модель 2012 года
- Модель Grizzly 350
- Код модели GRIZZLY 350 4WD HUNTER (YFM35FGHB)

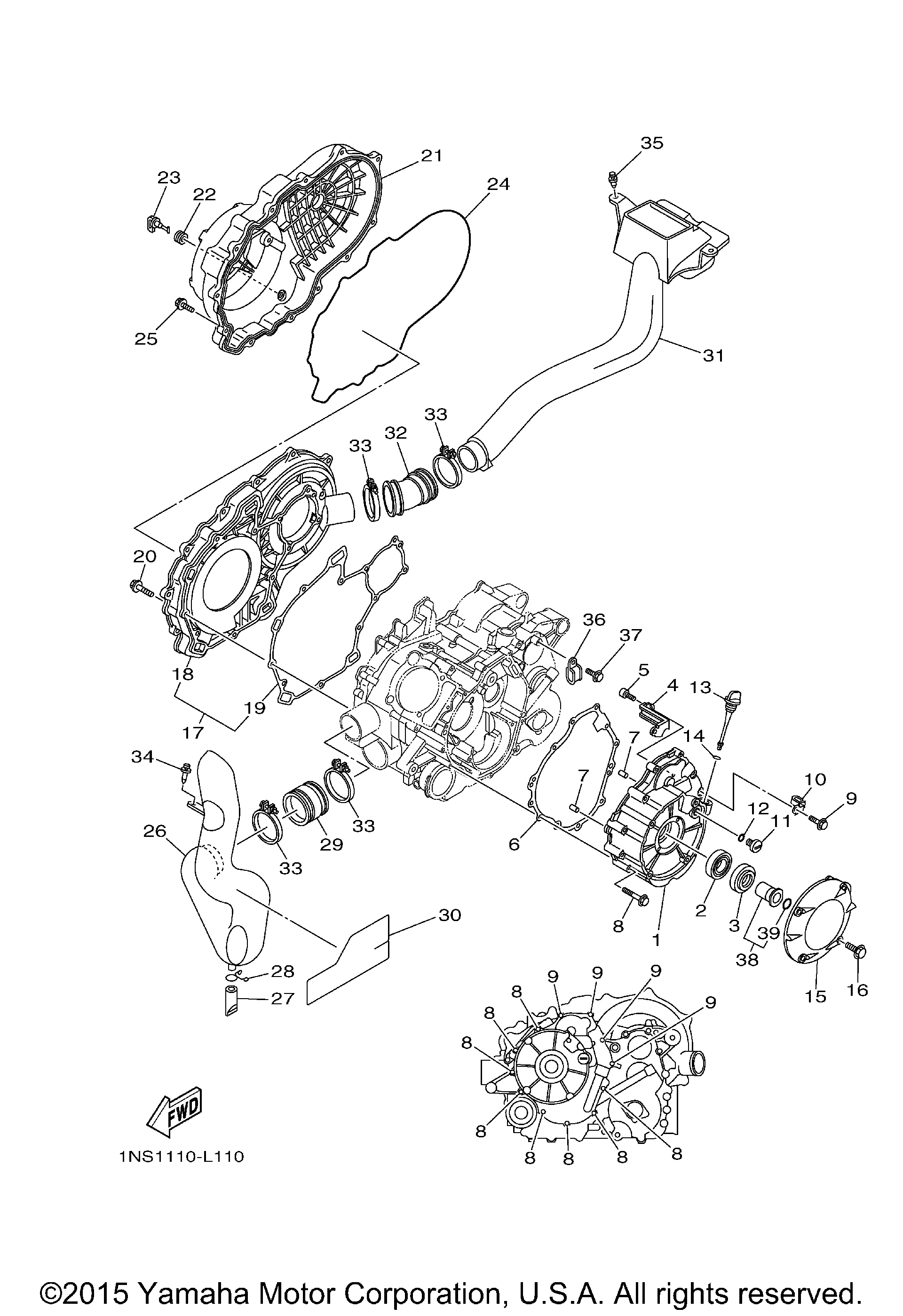

Схема крышки картера 1 для GRIZZLY 350 4WD HUNTER (YFM35FGHB)
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, CRANKCASE 1 art. 5UH-15411-00-00
По запросу
2
Подшипник Yamaha art. 93306-07801-00
от 4 851 ₽
3
Сальник Yamaha art. 93102-28017-00
По запросу
4
PLATE art. 5UH-15113-00-00
По запросу
5
BOLT art. 91312-05012-00
По запросу
6
Прокладка крышки картера Yamaha art. 5UH-15451-00-00
По запросу
7
Штифт корпуса подшипника сцепления Yamaha art. 99530-10116-00
По запросу
8
Болт Yamaha art. 95022-06050-00
По запросу
9
Болт Yamaha art. 95022-06030-00
от 221 ₽
10
CLAMP(replaces 90465-08127-00) art. 90465-06376-00
По запросу
11
Заглушка, прямой винт art. 90340-14117-00
По запросу
12
Кольцо резиновое Yamaha art. 93210-14369-00
По запросу
13
Щуп масляный Yamaha art. 517-15362-10-00
от 1 743 ₽
14
O-RING art. 93210-19026-00
По запросу
15
COVER art. 3C2-15492-00-00
По запросу
16
Болт Yamaha art. 91317-06025-00
от 368 ₽
17
CRANKCASE COVER ASSY 2 art. 5UH-15420-00-00
По запросу
18
. .COVER, CRANKCASE 2 art. 5UH-15421-00-00
По запросу
19
Прокладка внутренней крышки вариатора Yamaha art. 5UH-15315-00-00
По запросу
20
BOLT, FLANGEThis item has been discontinued and may not be available. Contact us for more information. art. 95822-06030-00
от 525 ₽
21
COVER, CRANKCASE 3 art. 5UH-15431-00-00
По запросу
22
Втулка резиновая Yamaha art. 90480-13018-00
от 368 ₽
23
Сливная пробка вариатора Yamaha art. 5KM-15351-00-00
По запросу
24
Прокладка внешней крышки вариатора Yamaha art. 5UH-15379-00-00
По запросу
25
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
26
DUCT, AIR art. 5UH-E5471-00-00
По запросу
27
Трубка сливная art. 5BF-1443E-00-00
По запросу
28
CLIP art. 90467-160A4-00
По запросу
29
SEAL, AIR DUCT(replaces 5ND-E5472-00-00) art. 5ND-E5472-01-00
По запросу
30
PROTECTOR art. 1NS-E5491-00-00
По запросу
31
DUCT, AIR art. 5ND-E5473-00-00
По запросу
32
SEAL, AIR DUCT art. 5UH-E5474-00-00
По запросу
33
HOSE CLAMP ASSY(replaces 90450-64002-00) art. 90450-64004-00
По запросу
34
Пистон пластиковый Yamaha art. 90269-06800-00
По запросу
35
RIVET art. 90269-08813-00
По запросу
36
CLAMP art. 90461-08134-00
По запросу
37
Болт Yamaha art. 95022-06012-00
По запросу
38
STARTER PULLEY ASSY art. 3D5-15730-00-00
По запросу
39
Уплотнительное кольцо art. 93210-16290-00
По запросу
