модель 2012 года
- Модель Grizzly 350
- Код модели GRIZZLY 350 4WD HUNTER (YFM35FGHB)

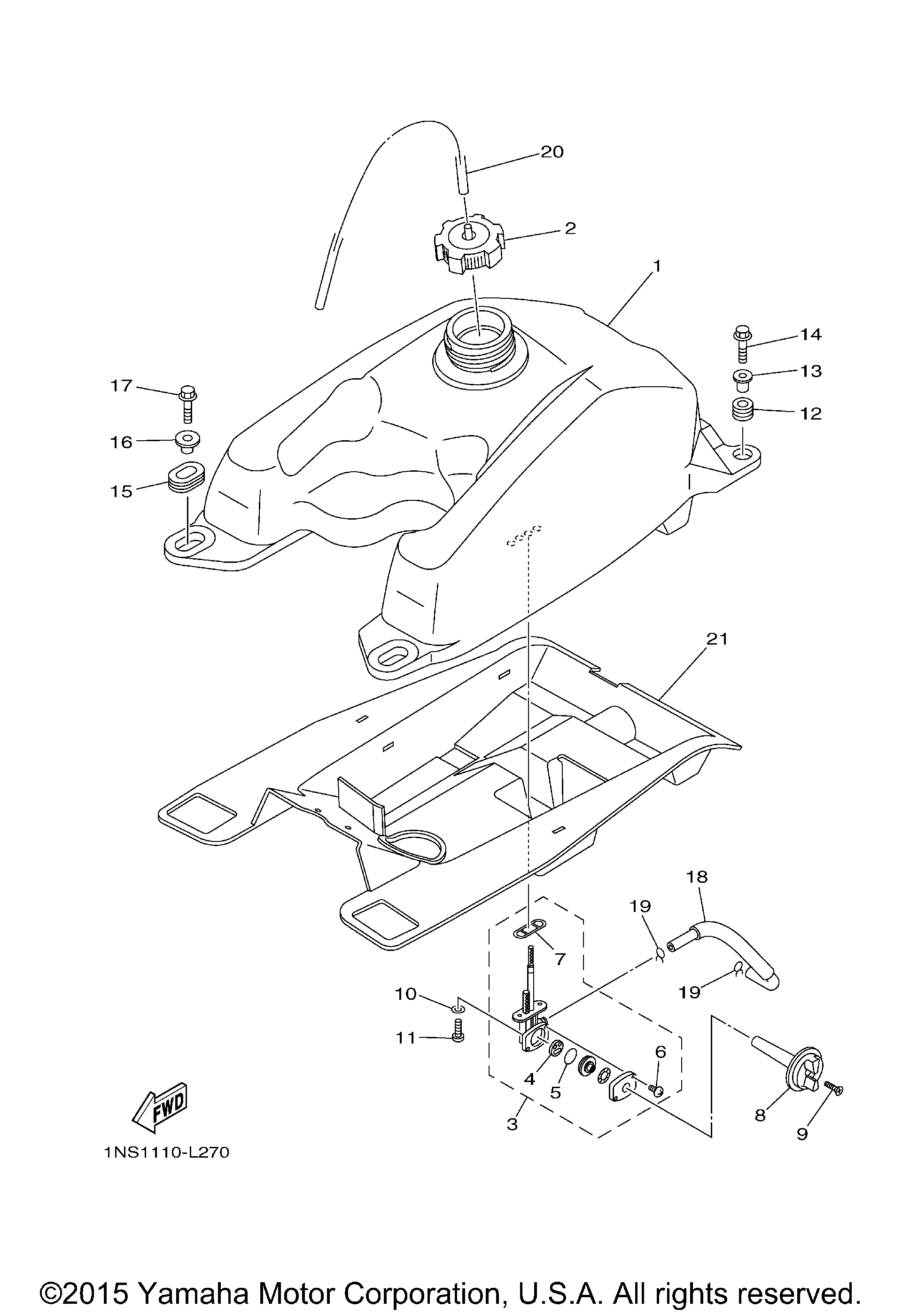

Схема топливного бака для GRIZZLY 350 4WD HUNTER (YFM35FGHB)
Схема
Детали
Номер
Наименование детали
Цена
1
FUEL TANK COMP. art. 5UH-F4110-10-00
По запросу
2
Крышка бензобака Yamaha art. 5KM-24610-00-00
По запросу
3
Топливный кран Yamaha art. 5KM-24500-10-00
По запросу
4
Прокладка топливного крана Yamaha art. 3AC-24523-00-00
По запросу
5
. .SEAL, COCK art. 3AJ-24534-10-00
По запросу
6
. .SCREW, PAN HEAD art. 98507-03014-00
По запросу
7
Прокладка топливного крана Yamaha art. 4X8-24512-10-00
от 1 292 ₽
8
Ручка топливного крана Yamaha art. 1NS-F4524-00-00
от 987 ₽
9
Винт Yamaha art. 98702-04018-00
от 168 ₽
10
WASHER, PLATE(replaces 90202-05193-00) art. 90202-05187-00
По запросу
11
SCREW art. 90149-06108-00
По запросу
12
Втулка резиновая Yamaha art. 90480-18290-00
По запросу
13
Втулка Yamaha art. 90387-066J1-00
По запросу
14
Болт Yamaha art. 95817-06030-00
от 525 ₽
15
Втулка резиновая Yamaha art. 90480-01400-00
По запросу
16
Втулка Yamaha art. 90387-07021-00
По запросу
17
Болт Yamaha art. 95817-06030-00
от 525 ₽
18
PIPE, FUEL 1 art. 5UH-24311-00-00
По запросу
19
.CLIP art. 90467-100A1-00
По запросу
20
HOSE (L400) art. 90445-088C5-00
По запросу
21
DAMPER, PLATE 1 art. 5UH-F414H-01-00
По запросу
