модель 2018 года
- Модель Kodiak 700
- Код модели KODIAK 700 EPS HUNTER (YFM70KPHJH)

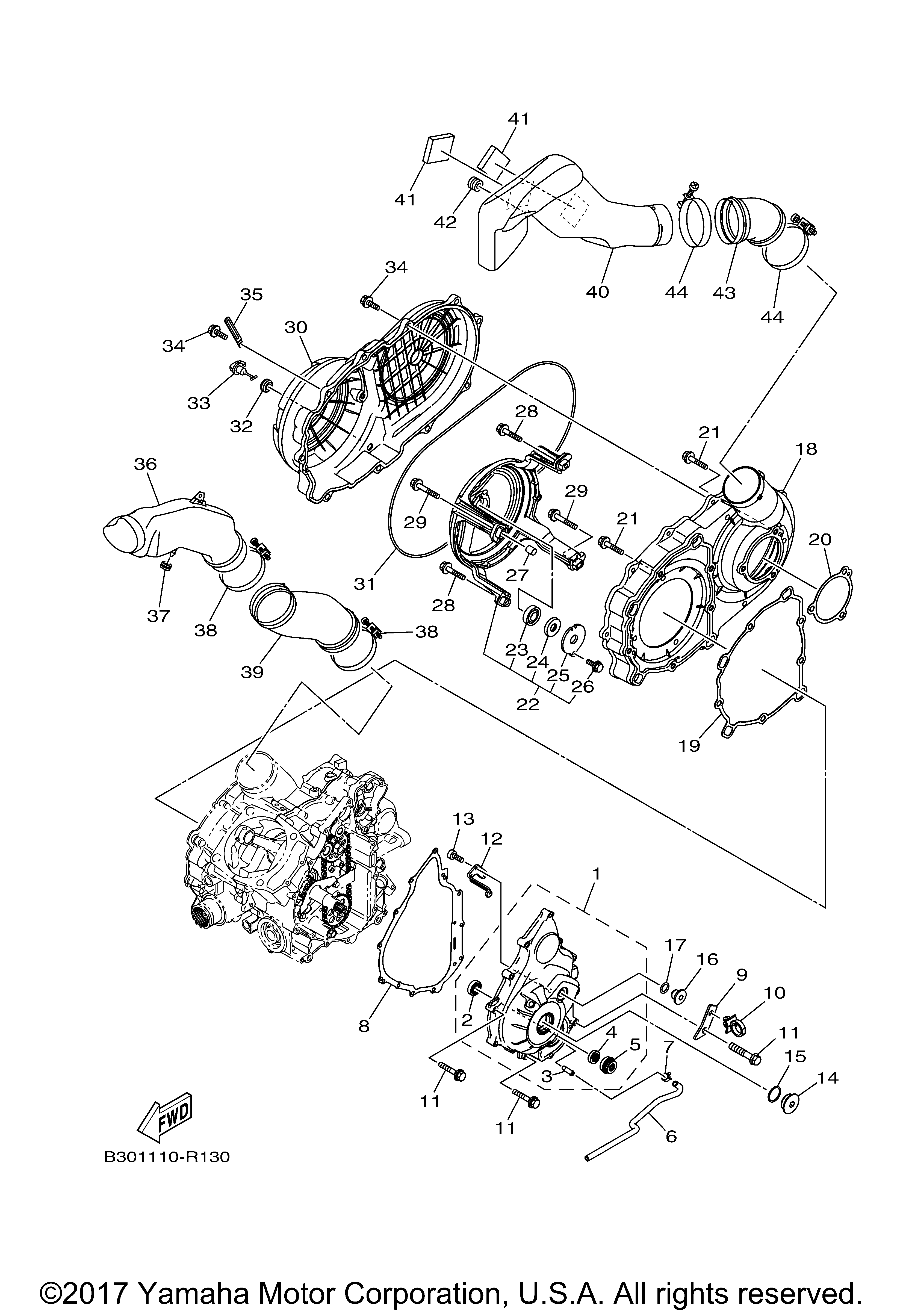

Схема крышки картера 1 для KODIAK 700 EPS HUNTER (YFM70KPHJH)
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE COVER AS art. 2MB-E5409-00-00
По запросу
2
Подшипник вала помпы Yamaha art. 2MB-E5596-01-00
от 1 239 ₽
3
PIPE, DRAIN art. 2MB-E243K-00-00
По запросу
4
Сальник Yamaha art. 2MB-E511A-00-00
По запросу
5
Сальник помпы Yamaha art. 2MB-E2438-00-00
По запросу
6
HOSE 5 art. 2MB-E244H-00-00
По запросу
7
CLIP art. 2MB-E5179-00-00
По запросу
8
Прокладка генератора Yamaha art. 2MB-E5451-00-00
от 1 701 ₽
9
PLATE art. B16-E5191-00-00
По запросу
10
CLAMP art. B16-H1128-00-00
По запросу
11
BOLT 1 art. 2MB-E5481-50-00
По запросу
12
PLATE art. 2MB-E5113-00-00
По запросу
13
BOLT art. 2MB-E5187-00-00
По запросу
14
PLUG, BLIND 2 art. 2MB-E5168-00-00
По запросу
15
O-RING art. 2MB-E511C-00-00
По запросу
16
PLUG, BLIND 2 art. 2MB-E5169-00-00
По запросу
17
O-RING art. 2MB-E4G97-00-00
По запросу
18
COVER, CRANKCASE 2 art. B16-E5421-00-00
По запросу
19
Прокладка внутренней крышки вариатора Yamaha art. 2MB-E5453-00-00
от 3 066 ₽
20
Прокладка внутренней крышки вариатора Yamaha art. 2MB-E5315-00-00
от 830 ₽
21
BOLT 2 art. 2MB-E5482-10-00
По запросу
22
HOUSING ASSY art. 2MB-E5480-00-00
По запросу
23
BEARING art. 2MB-E5693-00-00
По запросу
24
Сальник Yamaha 2BG-11447-00-00 art. 2MB-E4005-00-00
от 630 ₽
25
PLATE, BEARING COV art. 2MB-E5381-00-00
По запросу
26
BOLT 2 art. 2MB-E5482-00-00
По запросу
27
PIN, DOWEL art. 2MB-E5181-00-00
По запросу
28
BOLT 2 art. 2MB-E5482-10-00
По запросу
29
BOLT 2 art. 2MB-E5482-30-00
По запросу
30
COVER, CRANKCASE 3 art. B16-E5431-00-00
По запросу
31
Прокладка крышки вариатора Yamaha art. 2MB-E5379-00-00
По запросу
32
Кольцо уплотнительное под сливную пробку Yamaha art. 2MB-E5365-00-00
По запросу
33
Пробка сливная вариатора Yamaha art. 2MB-E5351-00-00
По запросу
34
BOLT art. 2MB-E5768-00-00
По запросу
35
CLAMP 2 art. B16-E5484-00-00
По запросу
36
Патрубок Yamaha art. 1HP-E5471-00-00
По запросу
37
Уплотнительная втулка Yamaha art. 90480-13567-00
По запросу
38
Хомут воздухозаборника Yamaha art. 90460-85277-00
от 2 290 ₽
39
SEAL, AIR DUCT art. B16-E5472-00-00
По запросу
40
Патрубок Yamaha art. 1HP-E5473-00-00
По запросу
41
SEAT, BATTERY art. 1S3-82123-00-00
По запросу
42
Втулка резиновая Yamaha art. 90480-13014-00
от 882 ₽
43
Патрубок воздухозаборника Yamaha art. 1HP-E5474-00-00
По запросу
44
Хомут воздухозаборника Yamaha art. 90460-85277-00
от 2 290 ₽
