модель 2018 года
- Модель Kodiak 700
- Код модели KODIAK 700 EPS HUNTER (YFM70KPHJH)

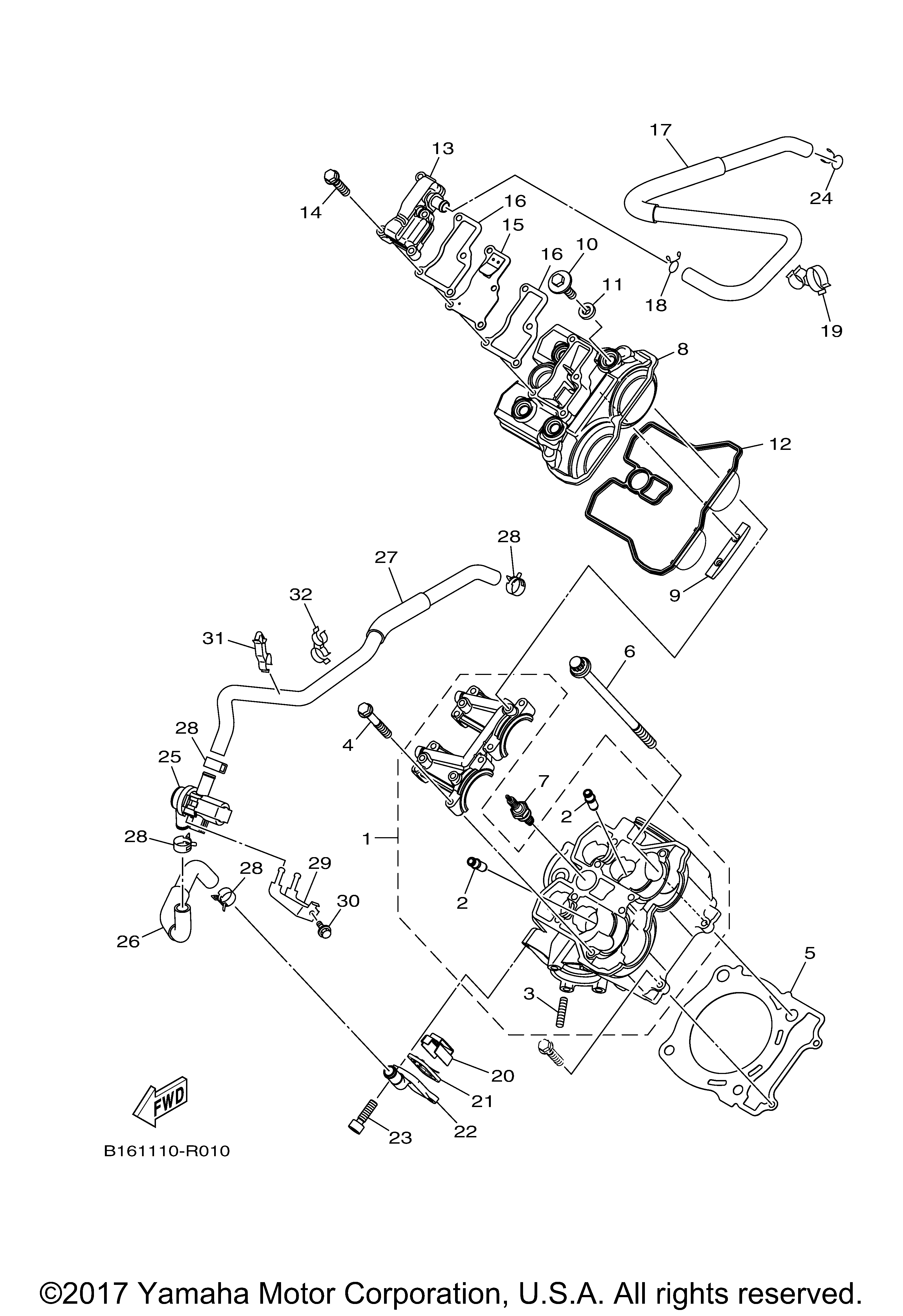

Схема головки блока цилиндров для KODIAK 700 EPS HUNTER (YFM70KPHJH)
Схема
Детали
Номер
Наименование детали
Цена
1
ГБЦ Yamaha art. B16-E1102-00-00
По запросу
2
Направляющая клапана Yamaha art. 2MB-E1133-10-00
По запросу
3
BOLT, STUD art. 2MB-E1179-00-00
По запросу
4
BOLT 1 art. 2MB-E5481-80-00
По запросу
5
Прокладка ГБЦ Yamaha art. 2MB-E1181-00-00
По запросу
6
Болт цилиндра Yamaha art. 2MB-E1361-00-00
По запросу
7
CPR7EA9 NGK SPLUG art. CPR-7EA90-00-00
от 1 040 ₽
8
COVER, CYLINDER HE art. 2MB-E1191-00-00
По запросу
9
GUIDE, STOPPER 2 art. 2MB-E2241-00-00
По запросу
10
BOLT art. 2MB-E4446-00-00
По запросу
11
RUBBER, MOUNT 1 art. 2MB-E111G-00-00
По запросу
12
Прокладка клапанной крышки Yamaha art. 2MB-E1193-00-00
По запросу
13
BREATHER ASSY art. 2MB-E1160-00-00
По запросу
14
Болт цилиндра Yamaha art. 2MB-E5481-20-00
от 116 ₽
15
REED VALVE ASSY art. 2MB-E3610-00-00
По запросу
16
Прокладка крышки лепесткового клапана Yamaha art. 2MB-E131B-00-00
По запросу
17
PIPE, BREATHER 1 art. B16-E1166-00-00
По запросу
18
Хомут зажимной Yamaha art. 90467-140A4-00
По запросу
19
CLAMP art. 90464-23002-00
По запросу
20
PLATE art. 2MB-E482K-00-00
По запросу
21
REED VALVE ASS(replaces 2MB-E4890-00-00) art. 5JW-14890-00-00
По запросу
22
CAP, CASE art. 2MB-E4889-00-00
По запросу
23
Болт Yamaha art. 91314-06020-00
от 263 ₽
24
Хомут зажимной Yamaha art. 90467-150A2-00
По запросу
25
Клапан перепускной воздушный Yamaha art. 2MB-14840-00-00
По запросу
26
Патрубок охлаждения Yamaha art. 2BG-E4882-00-00
По запросу
27
Патрубок охлаждения Yamaha art. B16-E4883-00-00
По запросу
28
Зажим патрубка охлаждения Yamaha art. 90467-17128-00
По запросу
29
STAY art. 2BG-F117A-00-00
По запросу
30
BOLT, FLANGE art. 95812-06012-00
По запросу
31
Зажим Yamaha art. 90464-17006-00
По запросу
32
Зажим Yamaha art. 90464-18015-00
По запросу
Другие схемы модели
Головка блока цилиндров
