модель 2021 года
- Модель Kodiak 450
- Код модели KODIAK 450 HUNTER (YFM45KDHMH)

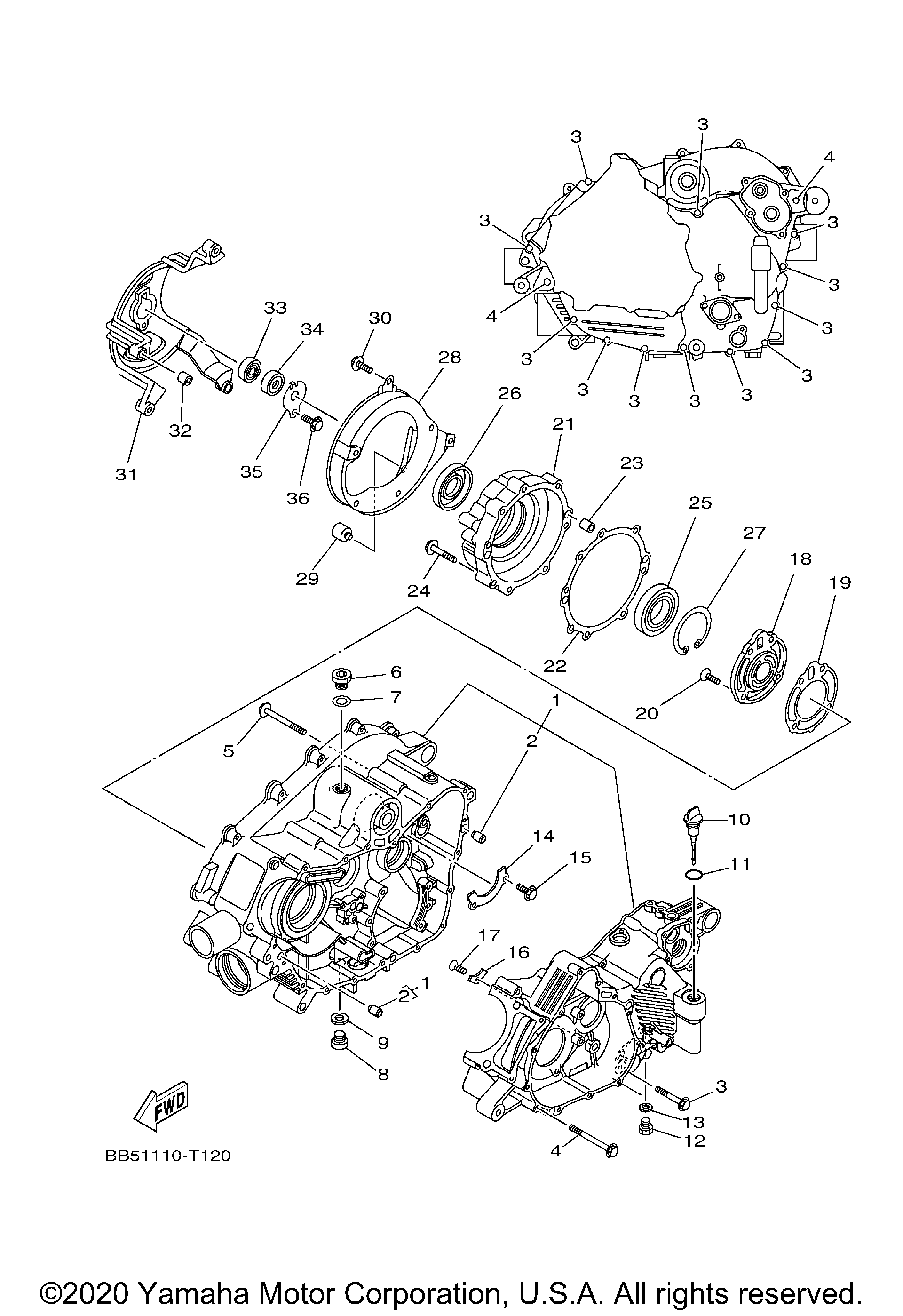

Схема картера для KODIAK 450 HUNTER (YFM45KDHMH)
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE ASSY art. BB5-15100-09-00
По запросу
2
Палец Yamaha art. 99530-10114-00
По запросу
3
Болт Yamaha art. 95022-06040-00
По запросу
4
Болт Yamaha art. 95022-06065-00
По запросу
5
Болт Yamaha art. 95022-06065-00
По запросу
6
PLUG, STRAIGHT SCREW art. 90340-18003-00
По запросу
7
GASKET art. 90430-18130-00
По запросу
8
Сливная пробка редуктора Yamaha art. 90340-14002-00
По запросу
9
Прокладка сливной пробки Yamaha art. 214-11198-01-00
от 340 ₽
10
PLUG, OIL LEVEL art. 5GH-15362-00-00
По запросу
11
O-RING art. 93210-19026-00
По запросу
12
Болт заливной горловины редуктора Yamaha art. 90340-14029-00
от 1 187 ₽
13
Прокладка сливной пробки Yamaha art. 214-11198-01-00
от 340 ₽
14
PLATE, BEARING COVER art. 5GH-15388-00-00
По запросу
15
Болт с фланцем art. 95817-06012-00
По запросу
16
PLATE, BEARING COVER(replaces 2K7-15383-00-00) art. 4XM-15383-00-00
По запросу
17
.SCREW, COUNTERSUNK(replaces 90151-06024-00) art. 90151-06023-00
По запросу
18
COVER 1 art. 5GH-15414-00-00
По запросу
19
GASKET 1 art. 5GH-15454-00-00
По запросу
20
SCREW(replaces 90149-06086-00) art. 90149-06085-00
По запросу
21
HOUSING, BEARING 1 art. 5GH-15163-00-00
По запросу
22
Прокладка сцепления Yamaha art. 5GH-15463-00-00
По запросу
23
Палец Yamaha art. 99530-10114-00
По запросу
24
Болт Yamaha art. 95022-06040-00
По запросу
25
Подшипник вариатора Yamaha art. 93316-01003-00
от 690 ₽
26
Сальник Yamaha art. 93102-32483-00
По запросу
27
Стопорное кольцо Yamaha art. 93420-80066-00
от 1 187 ₽
28
COVER art. 5GH-15333-00-00
По запросу
29
DAMPER 5 art. 5GH-15338-00-00
По запросу
30
BOLT, WITH WASHER art. 90119-06173-00
По запросу
31
HOUSING, BEARING art. 5GH-15442-01-00
По запросу
32
PIN, DOWEL art. 91810-20001-00
По запросу
33
Подшипник Yamaha art. 93306-20119-00
от 3 066 ₽
34
Сальник вала вариатора Yamaha art. 93101-12168-00
от 830 ₽
35
Крышка подшипника Yamaha art. 4WV-15381-00-00
По запросу
36
Болт Yamaha art. 95022-06012-00
По запросу
