модель 2023 года
- Модель Kodiak 450
- Код модели KODIAK 450 EPS HUNTI (YFM45KPHPF)

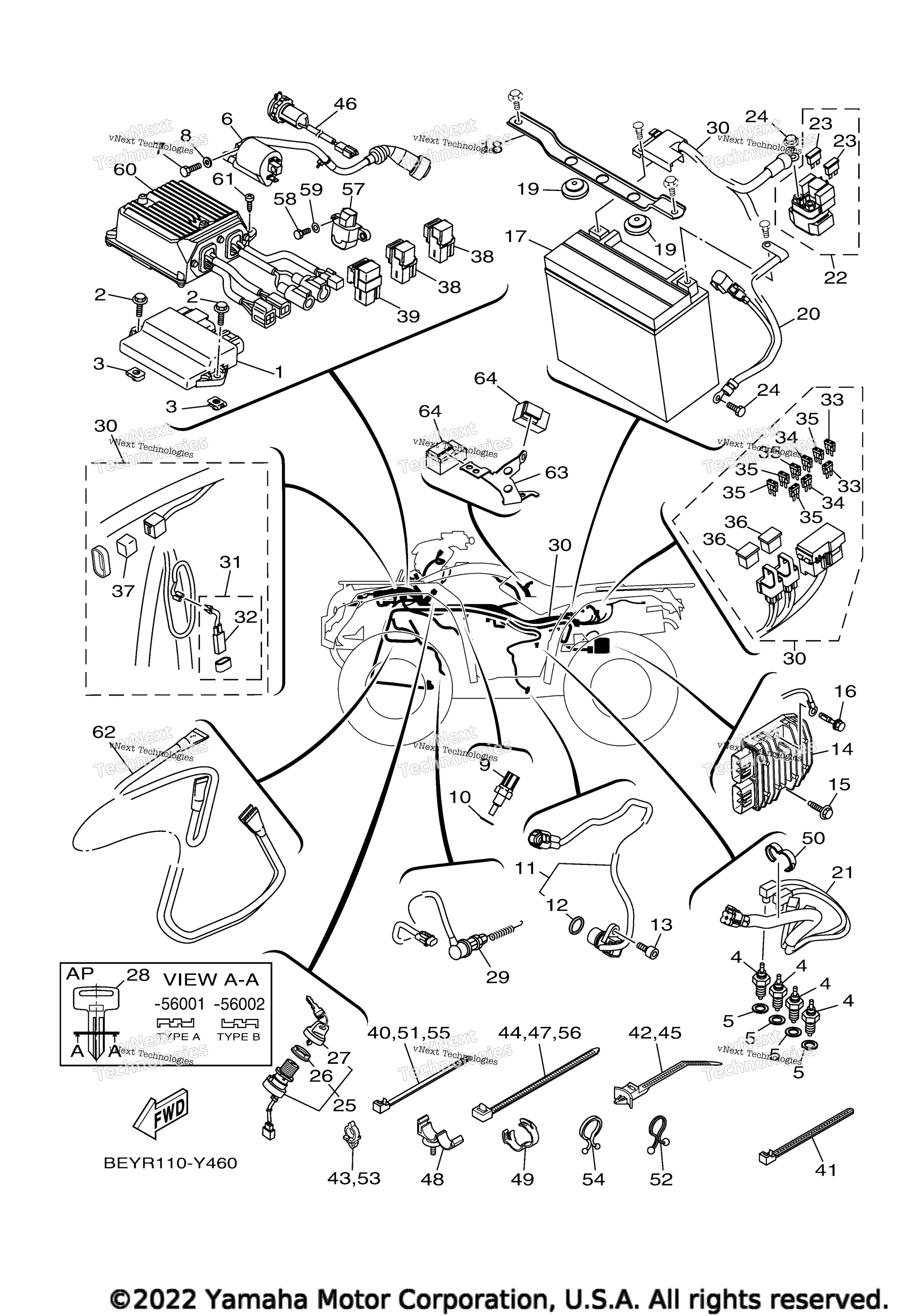

Схема электрооборудования 1 для KODIAK 450 EPS HUNTI (YFM45KPHPF)
Схема
Детали
Номер
Наименование детали
Цена
1
Engine Control Unit Assy art. B5R-8591A-21-00
По запросу
2
Bolt, Flange Deep Recess art. 95E32-06020-00
По запросу
3
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
4
Датчик включения нейтрали Yamaha art. 3GB-82540-01-00
По запросу
5
Прокладка art. 90430-10148-00
По запросу
6
Ignition Coil Assy art. BB5-82320-03-00
По запросу
7
Болт art. 97017-06020-00
По запросу
8
Шайба Yamaha art. 92990-06600-00
от 420 ₽
9
Thermo Unit art. 52B-H3591-00-00
По запросу
10
Gasket art. 90430-10004-00
По запросу
11
Sensor, Speed art. 3C2-83755-11-00
По запросу
12
Кольцо уплотнительное , резиновое Yamaha art. 4D9-81168-00-00
По запросу
13
Болт Yamaha art. 91317-06016-00
По запросу
14
Реле-регулятор напряжения Yamaha art. 1D7-81960-10-00
По запросу
15
Bolt, Flange art. 90105-06833-00
По запросу
16
Bolt art. 90109-06865-00
По запросу
17
Аккумулятор (YUASA YTX20L-BS) art. YTX-20LBS-00-00
По запросу
18
Bracket, Battery art. 5ND-H2128-02-00
По запросу
19
Подушка аккумулятора art. 371-82121-00-00
По запросу
20
Wire, Minus Lead art. BB5-82116-00-00
По запросу
21
Wire, Lead art. 5ND-82541-01-00
По запросу
22
Реле стартера Yamaha art. 5B4-81940-00-00
По запросу
23
Предохранитель электрический 10А Yamaha art. 42X-82151-00-00
от 578 ₽
24
Болт Yamaha art. 95022-06008-00
от 168 ₽
25
Замок зажигания Yamaha art. 28P-82510-01-00
от 890 ₽
Аналог
1 370 ₽
Требуется 1 шт.
Подписаться
Аналог
890 ₽
Требуется 1 шт.
26
Гайка, центральный выключатель Yamaha art. 3HN-82569-00-00
от 780 ₽
27
Корпус ключа замка зажигания Yamaha art. 3HN-82579-00-00
По запросу
28
Болванка ключа зажигания Yamaha art. 90890-56001-00
По запросу
28
Blank Key (B-Type) AP art. 90890-56002-00
По запросу
29
Stop Switch Assy art. BB5-82530-00-00
По запросу
30
Wire Harness Assy art. B5R-82590-10-00
По запросу
31
Автоматический выключатель в сборе art. 5GT-82180-00-00
По запросу
32
Датчик температуры Yamaha art. 4GB-82560-00-00
По запросу
33
Предохранитель 15А art. 67F-82151-50-00
По запросу
34
Предохранитель электрический 20А Yamaha art. 5JJ-82151-20-00
от 788 ₽
35
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
36
Предохранитель 40А Yamaha art. JR9-82151-00-00
По запросу
37
Диод электрический art. 3WP-81980-00-00
По запросу
38
Реле Yamaha art. 8DM-81950-11-00
По запросу
39
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
40
Clamp 213X7.60 art. 90464-51800-00
По запросу
41
Clamp 122X4.80 art. 90464-31827-00
По запросу
42
Clamp art. 90464-38800-00
По запросу
43
Clamp art. 90464-12830-00
По запросу
44
Clamp art. 90464-48800-00
По запросу
45
Clamp art. 90464-38800-00
По запросу
46
Прикуриватель Yamaha art. 1HP-H254B-10-00
По запросу
47
Clamp art. 90464-48800-00
По запросу
48
Clamp d: 12mm art. 90464-12830-00
По запросу
49
Clamp art. 90464-28003-00
По запросу
50
Хомут Yamaha art. 90464-16001-00
По запросу
51
Clamp 213X7.60 art. 90464-51800-00
По запросу
52
Clamp art. 90464-25267-00
По запросу
53
Clamp art. 90464-12830-00
По запросу
54
Clamp art. 90464-37257-00
По запросу
55
Clamp 213X7.60 art. 90464-51800-00
По запросу
56
Clamp art. 90464-48800-00
По запросу
57
Датчик переворота Yamaha art. 3B4-82576-10-00
от 6 523 ₽
58
Болт Yamaha art. 97095-05016-00
По запросу
59
Шайба Yamaha art. 92990-05600-00
от 168 ₽
60
Power Strg. Cont. Unit Assy art. B5R-859A0-00-00
По запросу
61
Bolt, Flange Deep Recess art. 95E32-06020-00
По запросу
62
Wire, Sub Lead art. BB5-82309-00-00
По запросу
63
Holder art. B5R-H331M-00-00
По запросу
64
Relay Assy (G8hn-1C4t-Dj-Y51) art. 5JJ-81950-11-00
По запросу
