модель 2023 года
- Модель Kodiak 450
- Код модели KODIAK 450 EPS HUNTI (YFM45KPHPF)

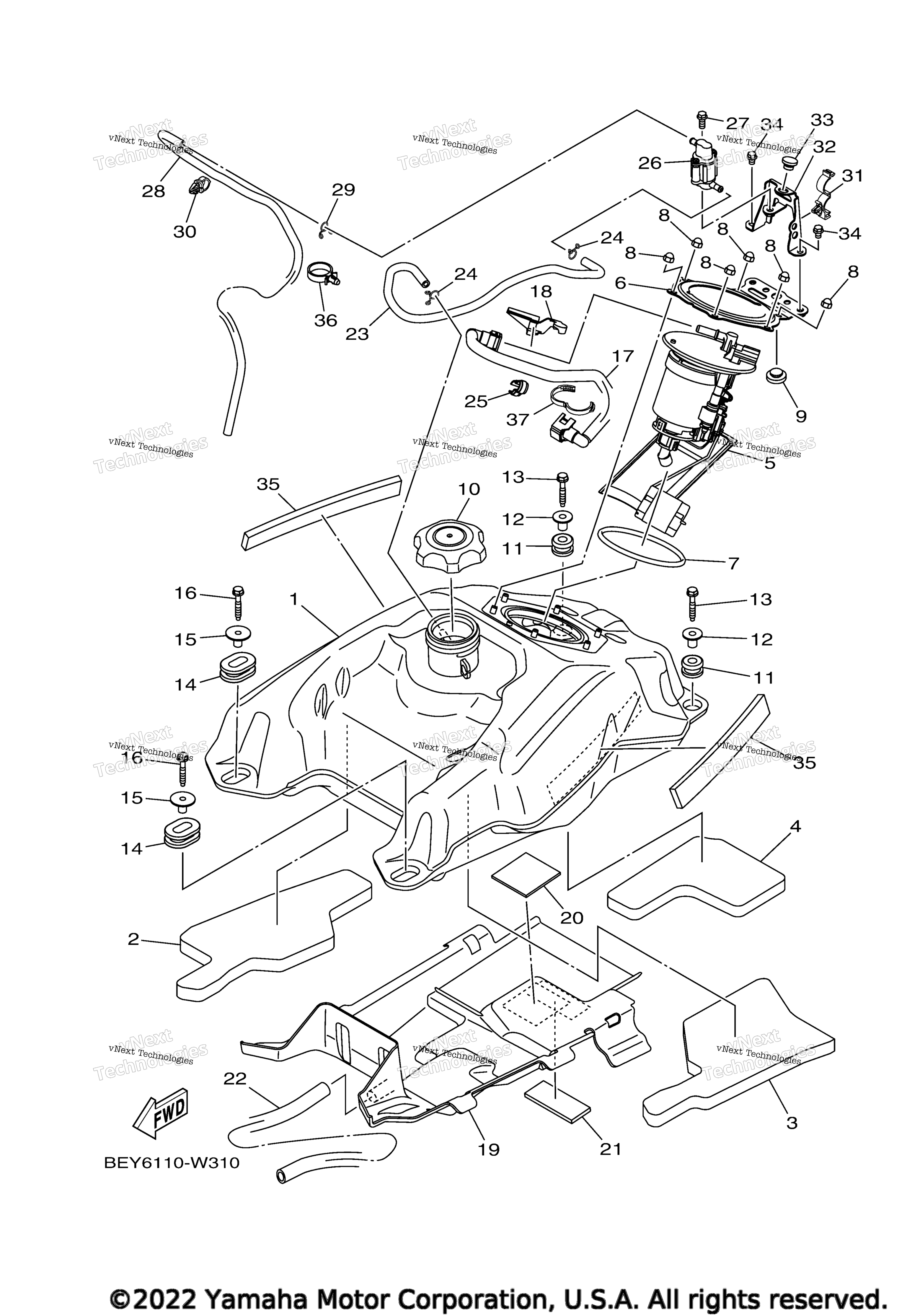

Схема топливного бака для KODIAK 450 EPS HUNTI (YFM45KPHPF)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp art. BB5-F4110-01-00
По запросу
2
Insulator 3 art. BB5-F172S-00-00
По запросу
3
Insulator 4 art. BB5-F173S-00-00
По запросу
4
Insulator 5 art. BB5-F174S-00-00
По запросу
5
Fuel Pump Comp art. BB5-13907-03-00
По запросу
6
Bracket, Fuel Pump art. BB5-24491-00-00
По запросу
7
Кольцо уплотнительное бензонасоса Yamaha art. 1S3-24486-00-00
По запросу
8
Гайка Yamaha art. 95380-06800-00
По запросу
9
Stopper, Main Stand art. 128-27114-00-00
По запросу
10
Cap Assy art. BB5-24610-00-00
По запросу
11
Втулка резиновая Yamaha art. 90480-18290-00
По запросу
12
Втулка Yamaha art. 90387-066J1-00
По запросу
13
Bolt, With Washer art. 90119-06883-00
По запросу
14
Втулка резиновая Yamaha art. 90480-01400-00
По запросу
15
Втулка Yamaha art. 90387-07021-00
По запросу
16
Bolt, With Washer art. 90119-06883-00
По запросу
17
Pipe, Fuel 1 art. BB5-13971-01-00
По запросу
18
Зажим Yamaha art. 90464-14004-00
По запросу
19
Damper, Plate 1 art. BB5-F414H-00-00
По запросу
20
Damper art. 1B2-F174Y-00-00
По запросу
21
Damper, Rubber 1 art. BB5-21485-00-00
По запросу
22
Hose (L700) art. 90445-19005-00
По запросу
23
Pipe 2 art. BB5-F4312-00-00
По запросу
24
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
25
Clamp art. 90464-15065-00
По запросу
26
Pipe Joint Assy art. BB5-24380-00-00
По запросу
27
Bolt, Flange Deep Recess art. 95E32-06014-00
По запросу
28
Hose (L960) art. 90445-095K5-00
По запросу
29
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
30
Clamp art. 90464-12830-00
По запросу
31
Clamp art. 90464-18007-00
По запросу
32
Stay art. BB5-F4216-00-00
По запросу
33
Plug art. 90338-11125-00
По запросу
34
Bolt, Flange Deep Recess art. 95E32-06010-00
По запросу
35
Прокладка aмортизирующая Yamaha art. 90520-08001-00
от 830 ₽
36
Зажим Yamaha art. 90464-24230-00
По запросу
37
Clamp art. 90464-28003-00
По запросу
