модель 2008 года
- Модель Prowler 700
- Код модели PROWLER XTX 700 H1 AUTOMATIC 4X4 SILVER (U2008P2T4EUSL)

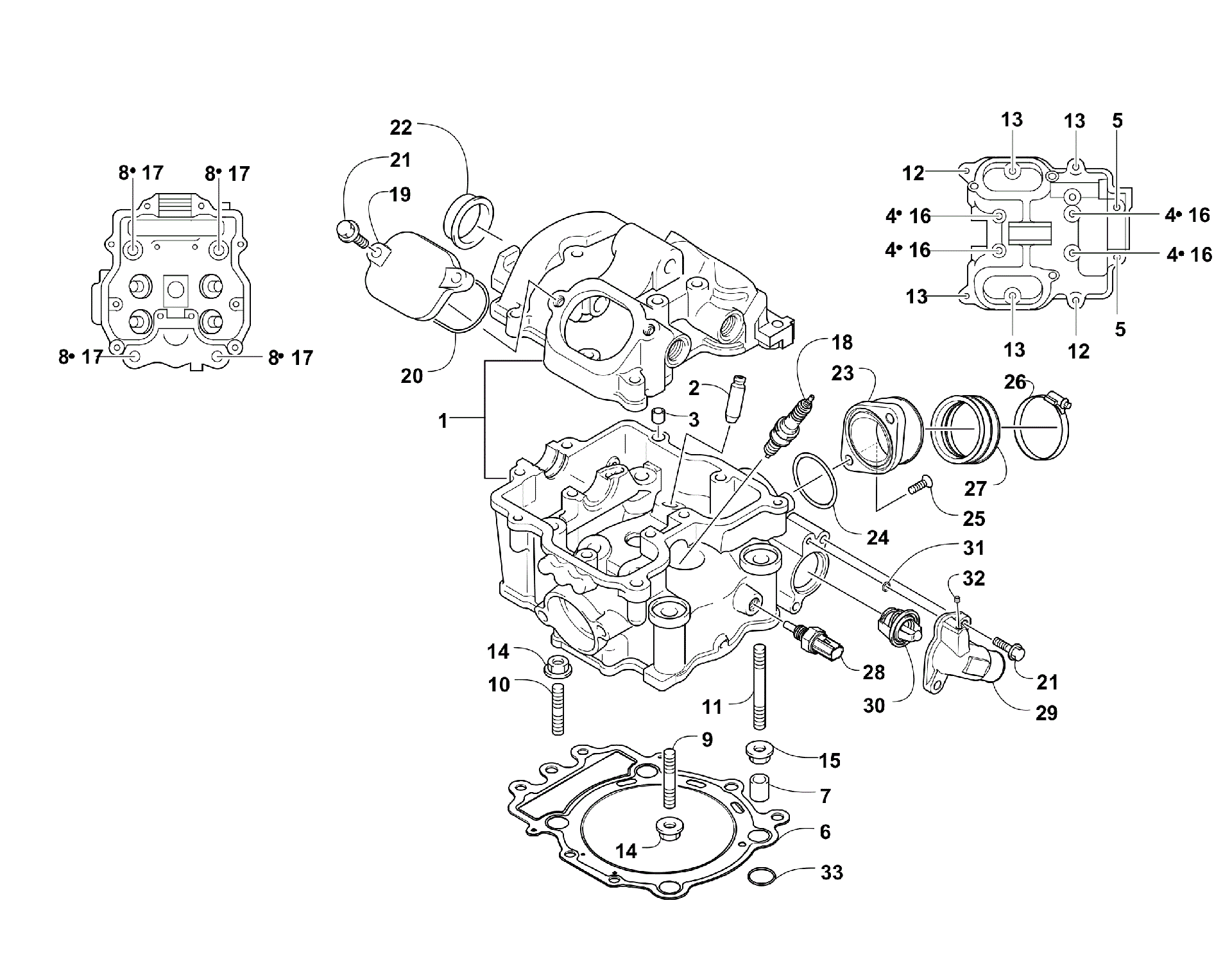

Схема головки блока цилиндров ASSEMBLY [88918] для PROWLER XTX 700 H1 AUTOMATIC 4X4 SILVER (U2008P2T4EUSL)
Схема
Детали
![Головка блока цилиндров ASSEMBLY [88918]](/upload/schemas/63441dddd42110.83751254.gif)
Номер
Наименование детали
Цена
1
Головка блока цилиндра Arctic Cat 700 art. 0808-226
По запросу
2
Guide, Valve art. 0808-002
По запросу
3
Втулка Arctic Cat art. 0829-062
По запросу
4
SCREW,CAP HFH M6 x 1 x 55 art. 0826-001
По запросу
5
Болт M6 x 1 x 30 Arctic Cat art. 0826-002
По запросу
6
Прокладка ГБЦ Arctic Cat 700 art. 0830-112
от 7 854 ₽
7
Втулка крышки вариатора Arctic Cat art. 0829-002
от 473 ₽
8
BOLT,HFH M10 X 1.25 - 195 (head bolt)(replaces 0808-037) art. 0808-259
По запросу
9
Шпилька ГБЦ Arctic Cat art. 0827-054
от 890 ₽
10
STUD, M6 x 1 x 38 art. 0827-002
По запросу
11
Шпилька ГБЦ Arctic Cat art. 0827-031
от 790 ₽
12
Болт M6 x 1 x 35 Arctic Cat art. 0826-005
По запросу
13
Болт M6 x 1 x 25 Arctic Cat art. 0826-006
По запросу
14
Nut art. 8424-604
По запросу
15
NUT,HEX-FLG M8X1.25 CL8 RIE SIL art. 8424-804
По запросу
16
SEAL,FASTENER art. 0830-107
от 420 ₽
17
WASHER,STEEL,10X22X2.3 art. 0830-147
По запросу
18
Свеча зажигания Arctic Cat ( CPR8E ) art. 0217-799
от 1 040 ₽
19
Крышка art. 0808-003
По запросу
20
Уплотнительное кольцо Arctic Cat art. 0830-004
По запросу
21
Винт art. 0826-007
По запросу
22
Заглушка клапанной крышки ГБЦ Arctic Cat art. 0808-077
По запросу
23
Патрубок впуска Arctic Cat art. 0470-668
от 3 900 ₽
24
Уплотнительное кольцо Arctic Cat art. 0830-090
от 221 ₽
25
SCREW, MACH-TSPH M6X1X20 W/THREAD LOCK art. 0826-008
По запросу
26
Clamp art. 0423-066
По запросу
27
Впускной патрубок Arctic Cat art. 0437-069
По запросу
28
Датчик температуры Arctic Cat art. 0808-124
от 2 615 ₽
29
COVER,THERMOSTAT-700H1 PRLR art. 0808-165
По запросу
30
Термостат Arctic Cat art. 0808-078
от 2 961 ₽
31
ORING,7.6454 ID X 1.778 CS art. 0830-168
По запросу
32
PLUG,CV,DIA 4MM art. 0830-169
По запросу
33
Уплотнительное кольцо Arctic Cat art. 0830-113
от 263 ₽
