модель 2008 года
- Модель Prowler 700
- Код модели PROWLER XTX 700 H1 AUTOMATIC 4X4 SILVER (U2008P2T4EUSL)

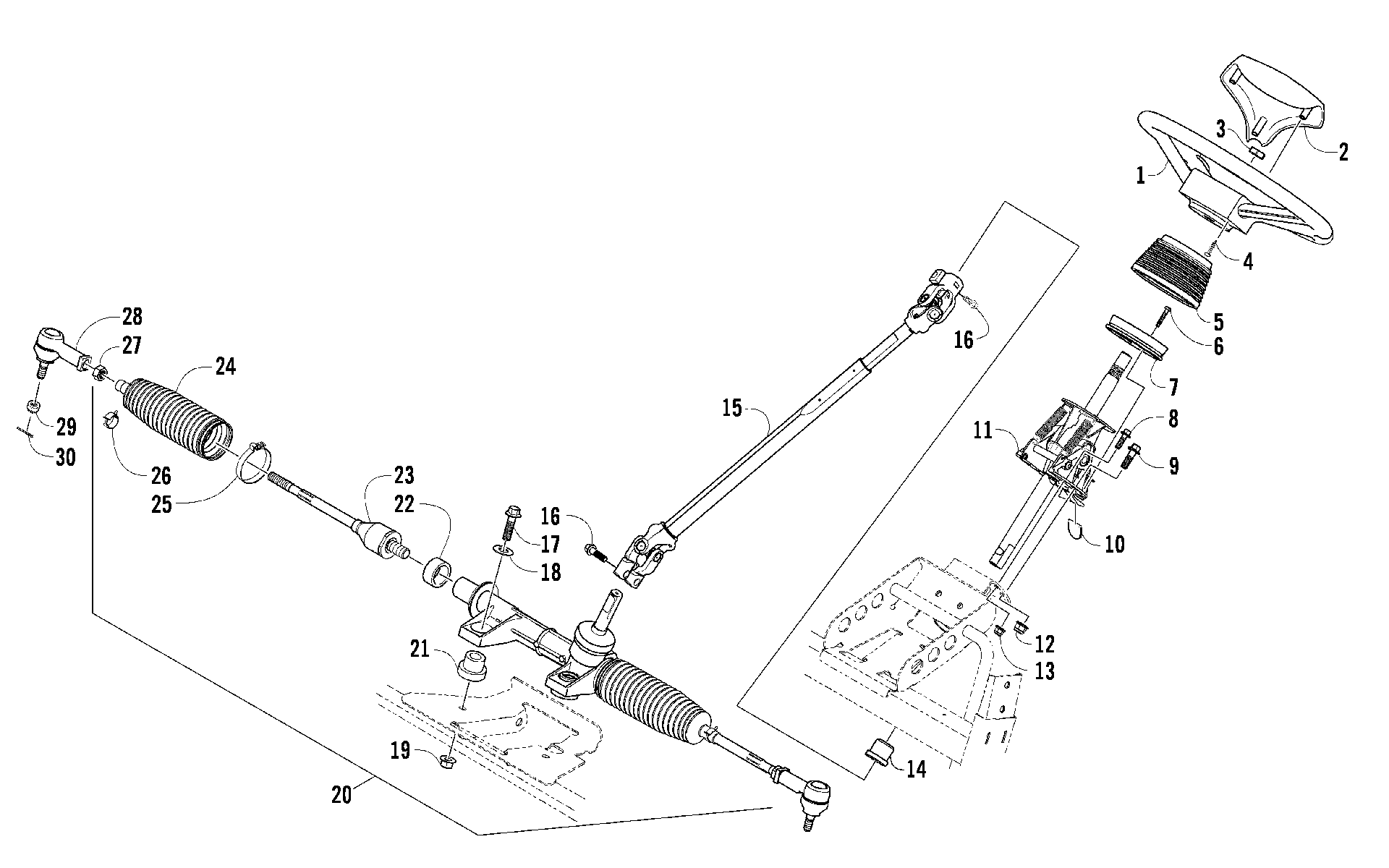

Схема рулевого управления POST ASSEMBLY [88907] для PROWLER XTX 700 H1 AUTOMATIC 4X4 SILVER (U2008P2T4EUSL)
Схема
Детали
![Рулевое управление POST ASSEMBLY [88907]](/upload/schemas/63443a1257b403.35249237.gif)
Номер
Наименование детали
Цена
1
Руль Arctic Cat art. 0502-884
По запросу
2
Cap, Steering Wheel art. 0405-239
По запросу
3
Nut, Mounting art. 1670-477
По запросу
4
SCREW,SELF TAP-TSPNH#8-18X3/4 T-20 SS art. 0423-613
По запросу
5
Boot art. 0405-270
По запросу
6
SCREW,SELF-TAP M4X0.7X25 art. 0423-743
По запросу
7
SUPPORT,BOOT art. 0405-258
По запросу
8
Болт Arctic Cat art. 8476-620
По запросу
9
Болт Arctic Cat art. 8408-825
По запросу
10
CAP,TILT LEVER art. 2406-590
По запросу
11
Mechanism, Tilt art. 0505-886
По запросу
12
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
13
Гайка Arctic Cat art. 8427-602
от 116 ₽
14
Bushing art. 0405-155
По запросу
15
Рулевой вал Arctic Cat Prowler art. 0405-156
от 35 900 ₽
16
BOLT,PINCH(M10X1.5) art. 0423-655
По запросу
17
Screw, Cap art. 8409-050
По запросу
18
Washer art. 0623-728
По запросу
19
Nut, Lock art. 8424-002
По запросу
20
Рулевая рейка Arctic Cat art. 0505-650
По запросу
21
Bushing art. 0405-238
По запросу
22
Проставка рулевой рейки Arctic Cat art. 0405-206
от 2 856 ₽
23
Рулевая тяга с наконечником Arctic Cat Prowler art. 0505-638
По запросу
24
Пыльник рулевой рейки Arctic Cat art. 0405-216
от 3 900 ₽
25
CLAMP,BOOT art. 0405-237
По запросу
26
CLAMP,TIE ROD END art. 0405-236
По запросу
27
Регулировочная гайка рулевой тяги Arctic Cat art. 0505-744
По запросу
28
Рулевой наконечник art. 0505-743
от 4 389 ₽
29
NUT,HEX CASTLE M10-1.25 art. 0423-072
По запросу
30
Pin, Cotter art. 0623-175
По запросу
