модель 2008 года
- Модель Prowler 700
- Код модели PROWLER XTX 700 H1 AUTOMATIC 4X4 SILVER (U2008P2T4EUSL)

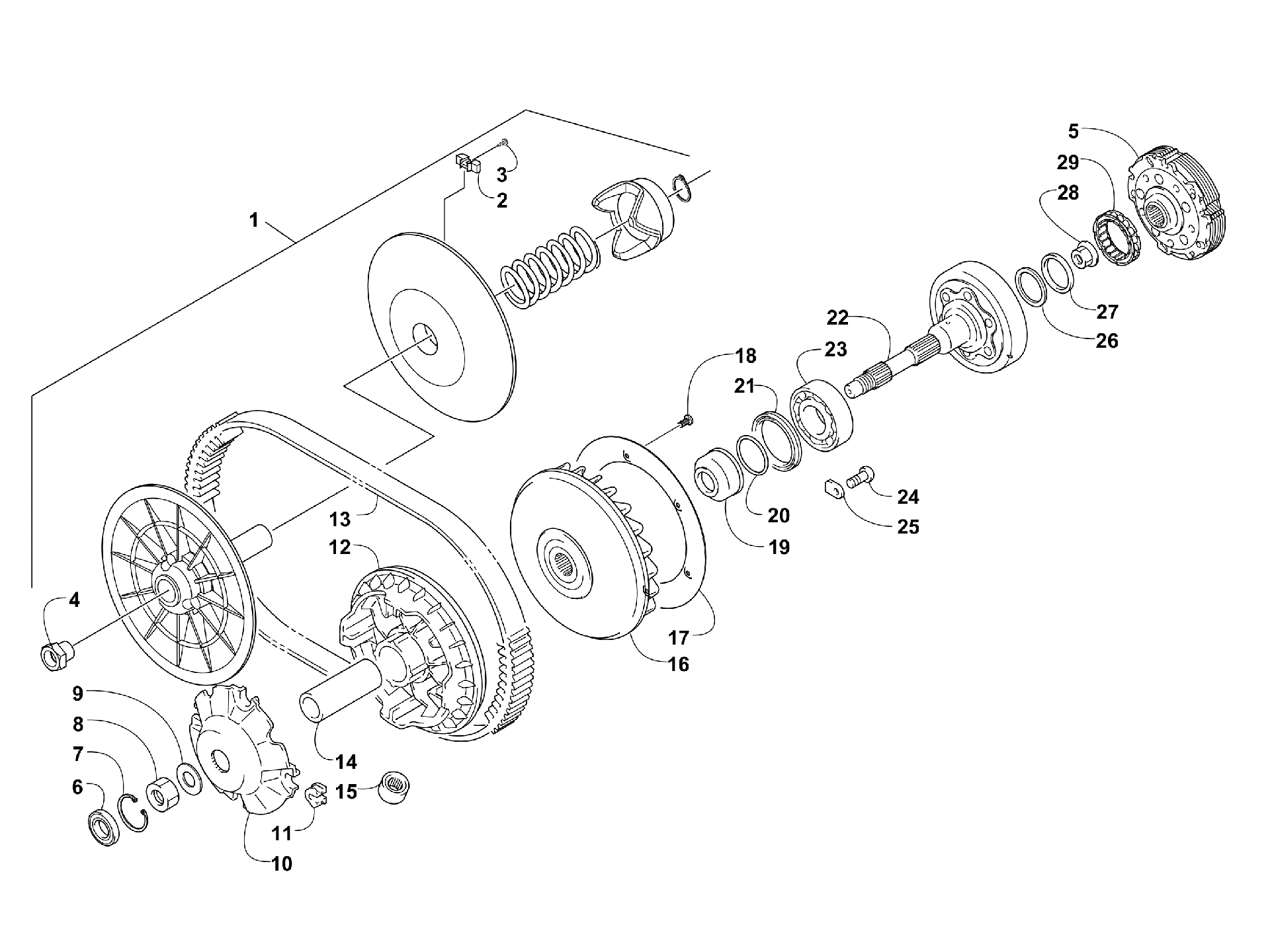

Схема трансмиссии ASSEMBLY [89085] для PROWLER XTX 700 H1 AUTOMATIC 4X4 SILVER (U2008P2T4EUSL)
Схема
Детали
![Трансмиссия ASSEMBLY [89085]](/upload/schemas/63443fdf456bc0.61233078.gif)
Номер
Наименование детали
Цена
1
Pulley, Driven - Assembly (inc. 2-4) art. 0823-536
По запросу
2
Слайдер вариатора Arctic Cat art. 0823-176
По запросу
3
Screw, Cam Shoe art. 0823-177
По запросу
4
Гайка ведомого вариатора Arctic Cat art. 0823-457
По запросу
5
Сцепление Arctic Cat art. 0823-484
от 8 900 ₽
6
Подшипник Arctic Cat art. 0832-060
от 290 ₽
7
Кольцо стопорное Arctic Cat art. 0831-078
По запросу
8
Гайка вариатора Arctic Cat art. 0827-010
По запросу
9
Шайба Arctic Cat art. 0828-106
от 473 ₽
10
Тарелка щеки вариатора Arctic Cat art. 0823-276
По запросу
11
Слайдер вариатора art. 0823-277
от 490 ₽
12
Щека вариатора внешняя Arctic Cat art. 0823-273
от 8 440 ₽
13
Ремень вариатора Arctic Cat art. 0823-013
от 11 477 ₽
14
Вал ведущего вариатора Arctic Cat art. 0823-271
от 3 210 ₽
15
Грузик вариатора Arctic Cat art. 0823-167
от 400 ₽
16
Щека ведущего вариатора art. 0823-272
от 21 861 ₽
17
SHROUD,STAT SHEAVE-DRIVE art. 0823-131
По запросу
18
Болт Arctic Cat art. 0623-914
По запросу
19
Втулка вариатора Arctic Cat art. 0823-015
от 2 820 ₽
20
Уплотнительное кольцо Arctic Cat art. 0470-531
от 420 ₽
21
Сальник Вариатора Arctic Cat art. 0830-244
По запросу
22
KIT,DRUMSHAFT (inc. 8-9 and 0830-116 Gasket) art. 0837-005
По запросу
23
Подшипник Arctic Cat art. 0832-009
По запросу
24
Винт Arctic Cat art. 0826-029
от 110 ₽
25
Стопор подшипника Arctic Cat art. 0822-010
от 429 ₽
26
SHIM,STEEL-35X44X.5T art. 0828-075
По запросу
27
Сальник барабана сцепления Arctic Cat art. 0830-189
По запросу
28
Гайка сцепления Arctic Cat art. 0827-011
от 725 ₽
29
CLUTCH, ONE WAY ASM art. 0823-018
от 8 930 ₽
