модель 2014 года
- Модель Wildcat Trail
- Код модели WILDCAT TRAIL RED (U2014W5T2PUSR)

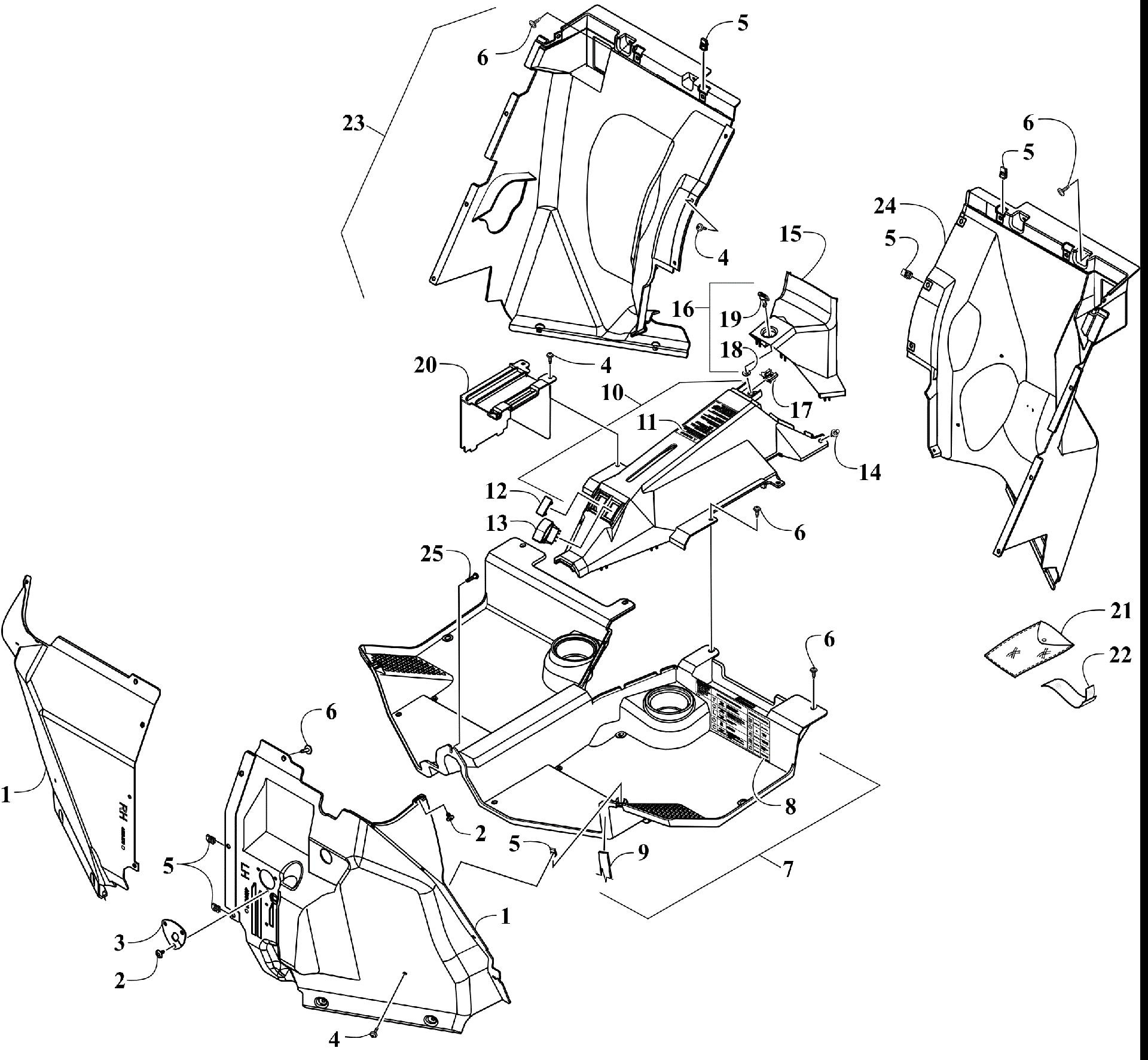

Схема консоли AND FLOOR PANEL ASSEMBLY [300002] для WILDCAT TRAIL RED (U2014W5T2PUSR)
Схема
Детали
![Консоль AND FLOOR PANEL ASSEMBLY [300002]](/upload/schemas/634461d899fbf9.72258794.gif)
Номер
Наименование детали
Цена
1
PANEL,FRONT SPLASH-LH art. 4406-271
По запросу
1
PANEL,FRONT SPLASH-RH art. 4406-270
По запросу
2
Plug art. 0623-544
По запросу
3
SHIELD,SPLASH-STEERING SHAFT art. 4406-346
По запросу
4
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
5
Клипса Arctic Cat art. 0423-577
от 168 ₽
6
SCREW,MACH-TSBWH M6X 1.0 TRILOBE BLK art. 1423-198
По запросу
7
Floor w/Warning Decals (inc. 8-9) art. 5506-604
По запросу
8
DECAL,WARNING-TCLOC P145 (BLACK) art. 3411-916
По запросу
9
SEAL,FOAM (1/2"W X 1/4"T) art. 0417-024
По запросу
10
CENTER CONSOLE W/ WARNING DECALS (inc. 11) art. 5506-603
По запросу
11
DECAL,WARNING-REVERSE art. 3411-780
По запросу
12
Заглушка панели выключателей Arctic Cat art. 0409-070
от 310 ₽
13
Кнопка ограничителя скорости заднего хода Arctic Cat art. 0409-071
от 2 720 ₽
OEM
Кнопка ограничителя скорости заднего хода Arctic Cat
art. 0409-071
0 ₽
Требуется 1 шт.
Подписаться
Аналог
Кнопка ограничителя скорости заднего хода Arctic Cat б.у
art. 0409-071_б.у
2 720 ₽
Требуется 1 шт.
14
Клипса Arctic Cat art. 0623-362
от 90 ₽
15
PANEL,OIL ACCESS art. 4406-268
По запросу
16
FASTENER,QUARTER TURN - ASSEMBLY (inc. 17-19) art. 1423-218
По запросу
17
RECEIVER,QUARTER TURN FASTENER art. 1423-208
По запросу
18
RETAINER,QUARTER TURN FASTENER art. 1423-209
По запросу
19
KNOB,QUARTER TURN FASTENER art. 1423-207
По запросу
20
COVER,BATTERY art. 0445-104
По запросу
21
KIT,TOOL-P145 art. 0544-025
По запросу
22
RETAINER,VELCRO (2" X 9") art. 0444-291
По запросу
23
PANEL, SPLASH REAR-ASSY Right(replaces 7506-688) art. 8506-990
По запросу
24
PANEL,REAR SPLASH - LH Left(replaces 4406-273) art. 6406-927
По запросу
25
Screw, Machine art. 1423-281
По запросу
