модель 2014 года
- Модель Wildcat Trail
- Код модели WILDCAT TRAIL RED (U2014W5T2PUSR)

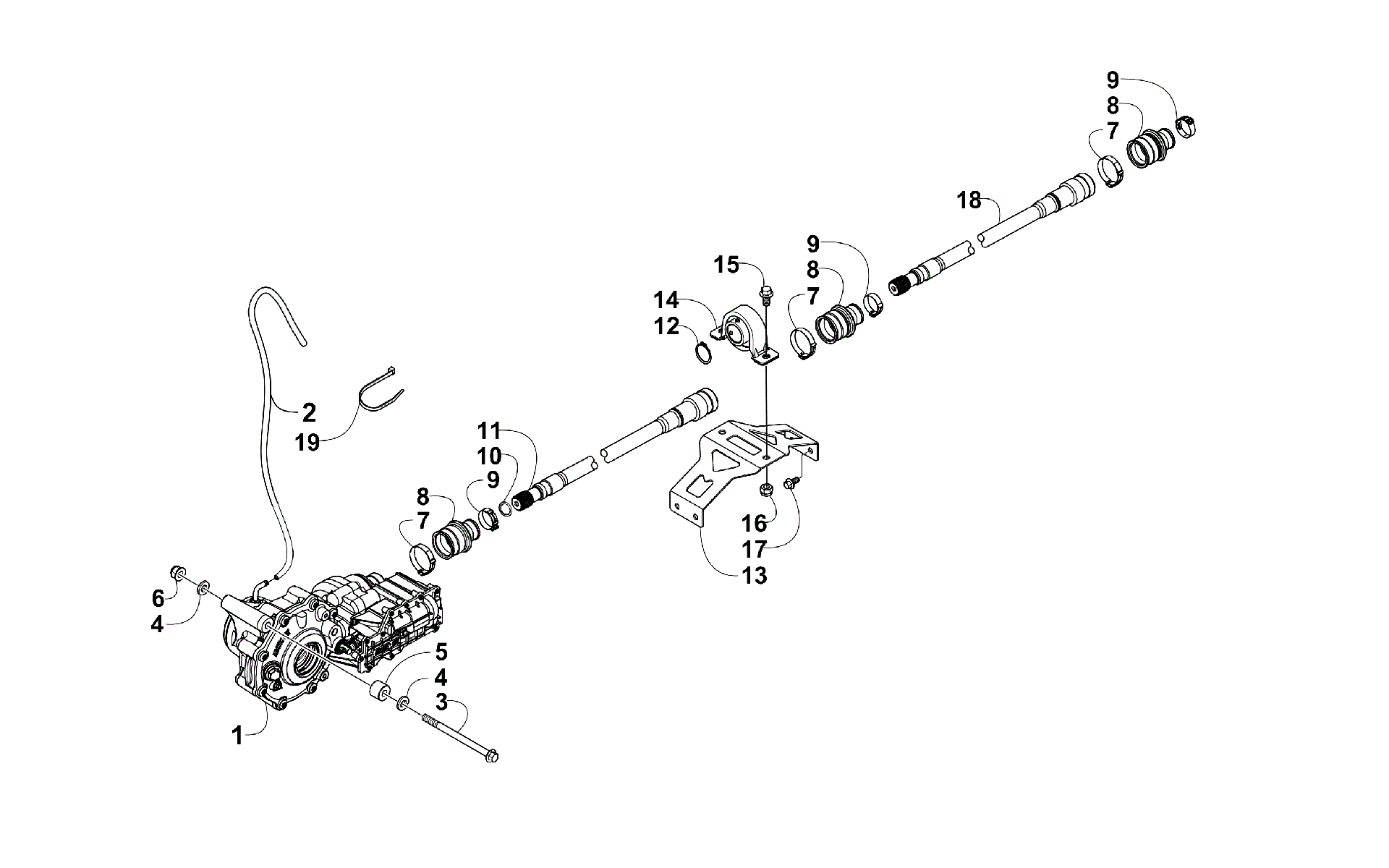

Схема передней части DRIVE SYSTEM ASSEMBLY [300023] для WILDCAT TRAIL RED (U2014W5T2PUSR)
Схема
Детали
![Передняя часть DRIVE SYSTEM ASSEMBLY [300023]](/upload/schemas/63446e44e231f0.17933704.gif)
Номер
Наименование детали
Цена
1
GEARCASE,FRONT (3.1 E-LOCK)-ASSY art. 2502-082
По запросу
2
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
3
SCREW,CAP-HFH M10-1.25X145 CL10.9 art. 1623-729
По запросу
4
Шайба Arctic Cat art. 0423-426
от 110 ₽
5
SPACER,STL-10.5ID X 25.4OD X 19.5LG art. 1423-179
По запросу
6
Nut, Hex art. 1423-334
По запросу
7
Хомут пыльника Arctic Cat art. 0423-393
от 683 ₽
8
Пыльник кардана Arctic Cat art. 0402-985
от 600 ₽
9
Хомут Arctic Cat art. 0423-411
По запросу
10
O-Ring art. 1423-090
По запросу
11
Driveshaft, Front art. 2402-099
По запросу
12
Ring, Retaining art. 1423-175
По запросу
13
BRACKET,FRONT DRIVE-PTD BLACK art. 5506-079
По запросу
14
Подвесной подшипник кардана Arctic Cat art. 1402-968
По запросу
15
Screw, Cap art. 8408-020
По запросу
16
Nut, Lock art. 8422-002
от 882 ₽
17
Болт Arctic Cat art. 8408-816
от 110 ₽
18
Driveshaft, Center art. 2402-100
По запросу
19
Зажим Arctic Cat art. 0123-788
По запросу
