модель 2014 года
- Модель Wildcat Trail
- Код модели WILDCAT TRAIL RED (U2014W5T2PUSR)

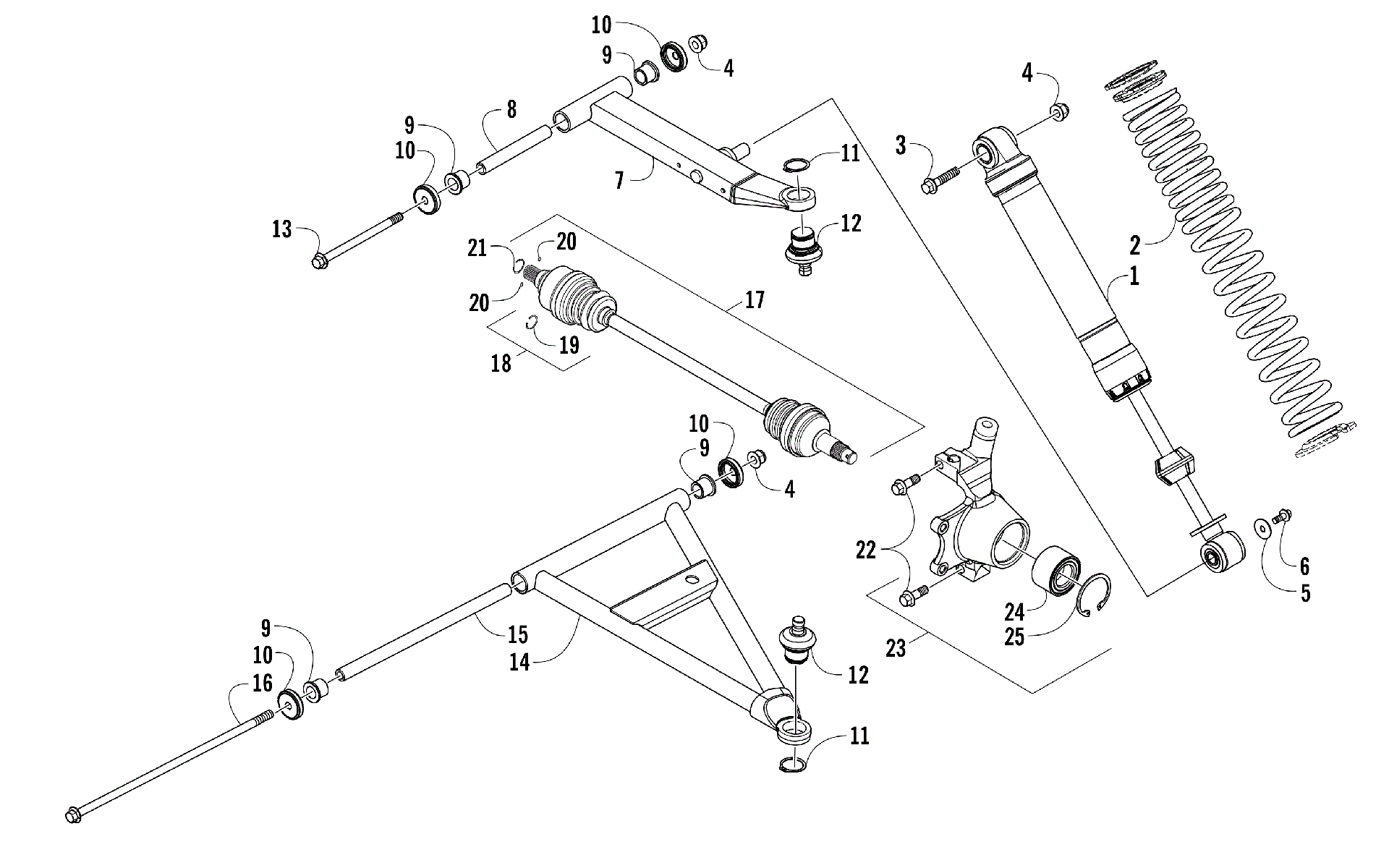

Схема узла передней подвески [300010] для WILDCAT TRAIL RED (U2014W5T2PUSR)
Схема
Детали
![Узел передней подвески [300010]](/upload/schemas/63446f73848f27.48307180.gif)
Номер
Наименование детали
Цена
1
SHOCK,FRONT ARM-17.59" art. 0403-292
По запросу
2
Spring, Suspension - White art. 0504-794
По запросу
3
Screw, Cap art. 8409-055
По запросу
4
Nut, Hex art. 1423-334
По запросу
5
Шайба 5/16X1 1/8X1/16 Z&Y Arctic Cat art. 0423-087
от 110 ₽
6
Болт тормозного диска Arctic Cat art. 8408-821
от 210 ₽
7
A-Arm, Upper Left - Black (inc. 8-12) art. 0503-603
По запросу
7
A-Arm, Upper Right - Black (inc. 8-12)(replaces 0503-602) art. 1503-926
По запросу
8
SLEEVE,FR-UPR-SUSPENSION art. 0403-305
от 2 100 ₽
Аналог
2 100 ₽
Требуется 2 шт.
9
Втулка рычага Arctic Cat art. 0403-264
от 1 596 ₽
Аналог
3 371 ₽
Требуется 8 шт.
Аналог
2 762 ₽
Требуется 8 шт.
Аналог
Комплект втулок передних рычагов EPI Arctic Cat Wildcat
art. WE340073
2 352 ₽
Требуется 8 шт.
Аналог
3 528 ₽
Требуется 8 шт.
Аналог
2 100 ₽
Требуется 8 шт.
10
SEAL,SUSPENSION art. 1423-204
от 2 100 ₽
Аналог
3 528 ₽
Требуется 8 шт.
Аналог
2 100 ₽
Требуется 8 шт.
11
Зажим шаровой опоры Arctic Cat art. 0423-009
от 221 ₽
12
Шаровая опора Arctic Cat art. 0405-483
от 2 919 ₽
Аналог
1 810 ₽
Требуется 4 шт.
Подписаться
Аналог
2 000 ₽
Требуется 4 шт.
Подписаться
13
SCREW,CAP-HFH M10X1.25X150 CL 10.9 Z&Y(replaces 1423-215) art. 1423-266
По запросу
14
A-Arm, Lower Left - Black (inc. 9-12 and 15)(replaces 0503-595) art. 1503-943
По запросу
14
A-Arm, Lower Right - Black (inc. 9-12 and 15)(replaces 0503-594) art. 1503-942
По запросу
15
SLEEVE,FRT-LWR SUSPENSION art. 0403-402
от 3 371 ₽
Аналог
3 371 ₽
Требуется 2 шт.
16
SCREW,CAP-HFH M10X1.25X330 CL 10.9 art. 1423-249
По запросу
17
KIT,HALFSHAFT (inc. 18-21) art. 2502-348
По запросу
18
Пыльник шруса art. 2436-112
от 7 340 ₽
19
Circlip art. 1441-988
По запросу
20
Палец Arctic Cat art. 1402-885
от 263 ₽
21
Стопорное кольцо 22мм Arctic Cat art. 1402-889
от 263 ₽
22
Болт переднего кулака Arctic Cat art. 0423-998
от 390 ₽
23
KNUCKLE,FR-RH-ASSY (inc. 24-25) art. 0503-626
По запросу
23
KNUCKLE,FR-LH-ASSY (inc. 24-25) art. 0503-627
По запросу
24
Подшипник ступицы Arctic Cat art. 1402-809
от 690 ₽
Аналог
1 190 ₽
Требуется 2 шт.
25
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
