модель 2015 года
- Модель Prowler 1000
- Код модели PROWLER 1000 XT RED (U2015R4W1PUSR)

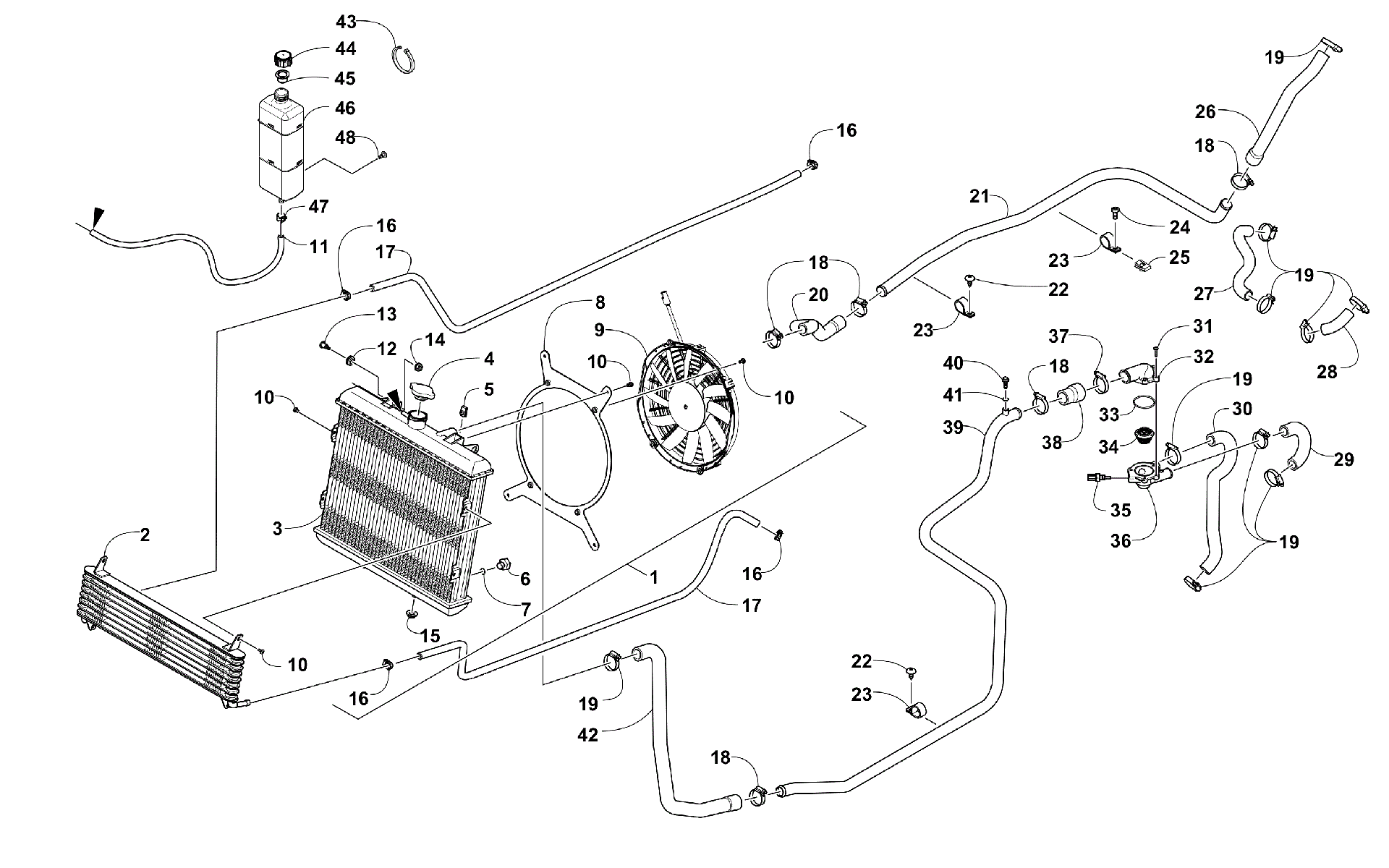

Схема системы охлаждения ASSEMBLY [300256] для PROWLER 1000 XT RED (U2015R4W1PUSR)
Схема
Детали
![Система охлаждения ASSEMBLY [300256]](/upload/schemas/634465af11d893.28174708.gif)
Номер
Наименование детали
Цена
1
Radiator Assembly (inc. 2-13) art. 0513-036
По запросу
2
COOLER,OIL art. 0413-241
По запросу
3
Радиатор Arctic Cat art. 0413-216
от 60 239 ₽
4
Крышка радиатора Arctic Cat art. 0413-255
от 2 340 ₽
5
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
6
Сливная пробка радиатора Arctic Cat art. 0413-195
от 2 615 ₽
7
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
8
BRACKET,FAN art. 0413-217
По запросу
9
Вентилятор радиатора Arctic Cat art. 0413-123
от 10 930 ₽
10
Screw, Machine art. 8470-510
от 110 ₽
11
Hose, 25 ft art. 0610-011
По запросу
12
Зажим трубки Arctic Cat art. 0423-351
от 350 ₽
13
GROMMET(LV 11378) art. 0423-030
По запросу
14
BOLT,SHOULDER-9.6X9.55XM6 BLK art. 0423-484
По запросу
15
Nut art. 0623-038
от 110 ₽
16
Bushing art. 0423-028
По запросу
17
CLAMP,HOSE #5 MICRO-GEAR SIZE 05 art. 0423-632
По запросу
18
Hose, Oil Cooler - Out art. 0410-184
По запросу
19
Хомут 19-38mmX12.7mm Arctic Cat art. 0423-496
от 250 ₽
20
CLAMP (17-32mm) art. 0423-490
По запросу
21
Hose, Coolant - Radiator/Coolant Pipe art. 0410-251
По запросу
22
Pipe, Coolant art. 0410-249
По запросу
23
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
24
Хомут патрубка охлаждения Arctic Cat art. 0423-594
По запросу
25
Болт Arctic Cat art. 8476-620
По запросу
26
Клипса Arctic Cat art. 0423-577
от 168 ₽
27
Hose, Coolant - Coolant Pipe/Water Pump art. 0410-252
По запросу
28
HOSE,COOLANT-#2 COLD art. 0410-116
По запросу
29
HOSE,COOLANT-#1 COLD art. 0410-115
По запросу
30
Hose, Coolant - Front Cylinder Head/Thermostat art. 0410-191
По запросу
31
Hose, Coolant - Cylinder/Thermostat art. 0410-190
По запросу
32
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
33
COVER, THERMOSTAT art. 0808-092
от 1 743 ₽
34
ORING,ID44.12 X CS2.62 art. 0830-173
По запросу
35
Термостат Arctic Cat art. 0808-093
от 3 161 ₽
36
Датчик температуры Arctic Cat art. 0808-124
от 2 615 ₽
37
Housing, Thermostat art. 0808-189
По запросу
38
Clamp, Hose art. 1623-093
По запросу
39
Hose, Coolant - Thermostat/Coolant Pipe art. 0410-189
По запросу
40
Pipe, Coolant - w/Bleed Valve art. 0510-597
По запросу
41
Bolt, Union art. 3004-346
По запросу
42
O-Ring art. 0423-921
По запросу
43
Патрубок охлаждения Arctic Cat art. 0410-092
от 4 085 ₽
44
Tie, Cable - 14 in. art. 0623-316
По запросу
44
Tie, Cable - Reusable art. 0623-751
По запросу
45
Cap, Coolant art. 0413-328
По запросу
46
SLEEVE,TANK-COOLANT art. 0413-329
По запросу
47
TANK,COOLANT-RESERVIOR art. 0413-320
По запросу
48
Clamp, Hose art. 0124-045
По запросу
