модель 2015 года
- Модель Prowler 1000
- Код модели PROWLER 1000 XT RED (U2015R4W1PUSR)

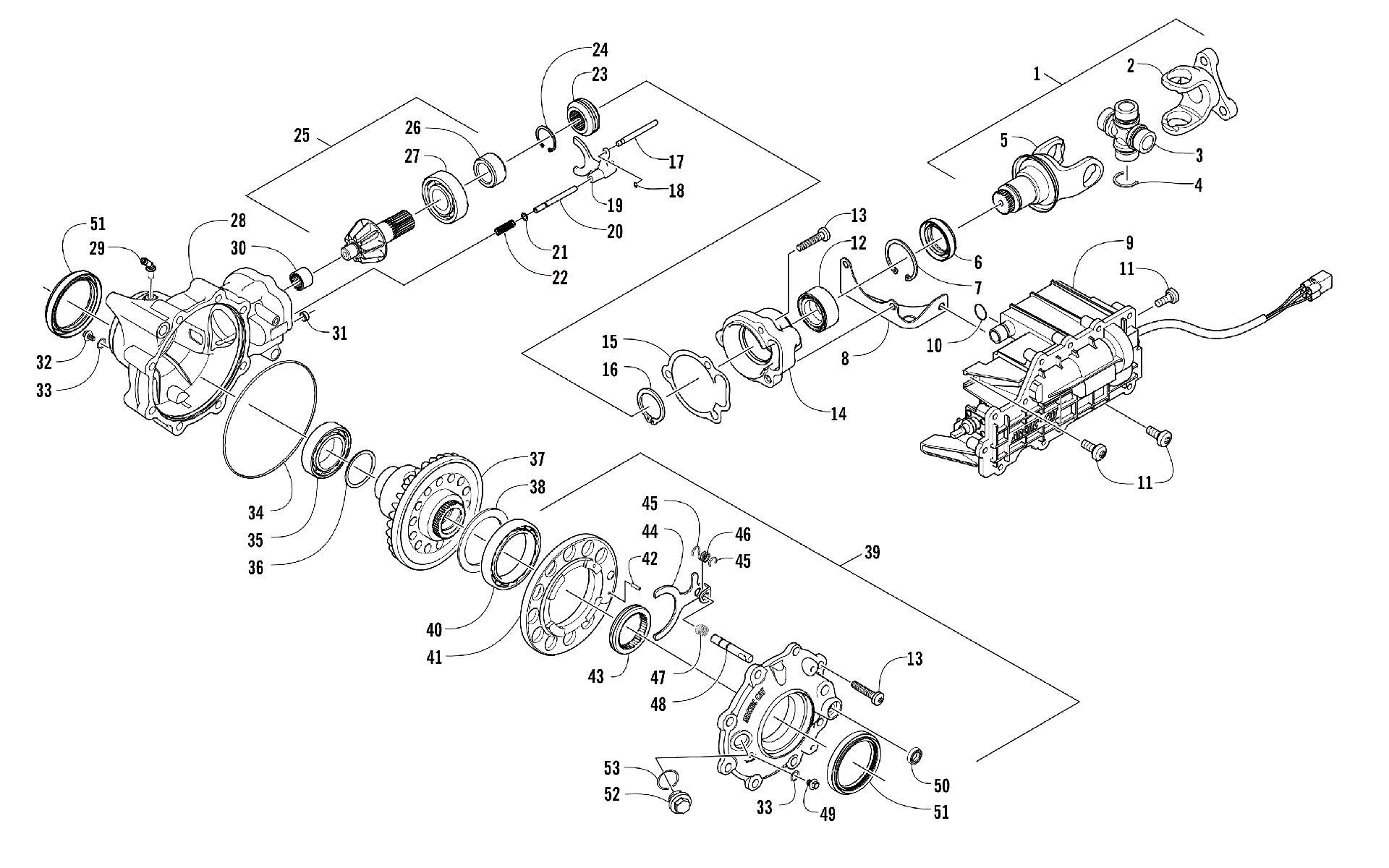

Схема передней части DRIVE GEARCASE ASSEMBLY [300258] для PROWLER 1000 XT RED (U2015R4W1PUSR)
Схема
Детали
![Передняя часть DRIVE GEARCASE ASSEMBLY [300258]](/upload/schemas/63447113e10cf8.80032343.gif)
Номер
Наименование детали
Цена
0
Gearcase, Front art. 2502-180
По запросу
1
Shaft, Coupler - Assembly (inc. 2-5) art. 1502-559
По запросу
2
YOKE/CROSS-ASSY art. 0502-331
По запросу
3
Крестовина 25мм Arctic Cat art. 0402-944
от 2 490 ₽
Аналог
4 000 ₽
Требуется 1 шт.
4
Стопор крестовины Arctic Cat art. 0423-395
от 326 ₽
5
YOKE, REAR END - ASSEMBLY art. 0502-518
По запросу
6
Сальник Arctic Cat art. 1402-011
от 1 901 ₽
Аналог
Сальник кардана Forzoni Arctic Cat ( 1402-011 )
art. FS-006
290 ₽
Требуется 1 шт.
Подписаться
7
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
8
Bracket, Actuator art. 1502-237
от 2 820 ₽
Аналог
Крепежная пластина переднего редуктора Arctic Cat б.у
art. 1502-237_б.у
2 820 ₽
Требуется 1 шт.
9
ACTUATOR,ELEC LOCK (inc. 10) art. 2502-194
По запросу
10
Уплотнительное кольцо актуатора Arctic Cat art. 1402-981
от 116 ₽
11
Винт Arctic Cat art. 0423-396
от 473 ₽
12
Подшипник редуктора Arctic Cat art. 1402-043
от 7 007 ₽
13
Screw, Self-Tapping art. 0423-118
По запросу
14
Housing, Pinion art. 0502-528
По запросу
15
Прокладка редуктора Arctic Cat art. 0402-947
от 473 ₽
16
Стопорное кольцо Arctic Cat art. 0423-417
По запросу
17
Шток селектора переднего редуктора Arctic Cat art. 0402-997
По запросу
18
Шайба Arctic Cat art. 0423-402
По запросу
19
Fork, Selector art. 0402-998
По запросу
20
Shaft, Shuttle art. 0402-417
По запросу
21
O-Ring art. 0423-147
По запросу
22
Пружинка Arctic Cat art. 0402-999
По запросу
23
Гайка хвостовика редуктора Arctic Cat art. 0402-413
По запросу
24
Ring, Retaining art. 1423-067
По запросу
25
Хвостовик редуктора 11 зубьев Arctic Cat art. 1502-851
от 26 900 ₽
26
Collar, Retaining art. 1402-977
По запросу
27
Подшипник Arctic Cat art. 0402-327
от 3 266 ₽
Аналог
13 870 ₽
Требуется 1 шт.
28
Корпус редуктора Arctic Cat art. 1502-856
от 28 214 ₽
29
FITTING,45 DEG BARB art. 2402-160
По запросу
30
Подшипник хвостовика игольчатый Arctic Cat art. 0402-328
от 13 870 ₽
Аналог
13 870 ₽
Требуется 1 шт.
31
Pin, Dowel art. 0402-411
По запросу
32
Пробка Arctic Cat art. 1402-210
от 1 848 ₽
33
Сальник Arctic Cat art. 0423-153
от 14 850 ₽
34
Кольцо резиновое Arctic Cat art. 0423-149
от 1 596 ₽
35
Подшипник Arctic Cat art. 0402-393
от 1 901 ₽
Аналог
13 870 ₽
Требуется 1 шт.
36
Shim, 41 x 49 x 1.3 mm art. 0402-405
По запросу
36
Shim, 41 x 49 x 1.4 mm art. 0402-406
По запросу
36
Shim, 41 x 49 x 1.5 mm art. 0402-407
По запросу
36
Shim, 41 x 49 x 1.6 mm art. 0402-408
По запросу
36
Shim, 41 x 49 x 1.7 mm art. 0402-409
По запросу
37
Шестерня переднего дифференциала Arctic Cat art. 1502-859
от 67 515 ₽
38
Шайба Arctic Cat art. 1402-078
от 3 890 ₽
38
SHIM, 1.6 art. 1402-077
По запросу
38
SHIM, 1.5 art. 1402-076
По запросу
38
SHIM, 1.4 art. 1402-075
По запросу
38
Шайба Arctic Cat art. 1402-074
от 3 890 ₽
39
Cover, Gearcase (inc. 40-50, and one No. 51) art. 2502-205
По запросу
40
Подшипник переднего редуктора Arctic Cat art. 1402-053
от 690 ₽
41
FLANGE,BEARING-MACH art. 0502-413
По запросу
42
PIN, PARALLEL art. 1402-079
По запросу
43
COLLAR, SLIDING - LOCK art. 1402-042
По запросу
44
FORK art. 1402-054
По запросу
45
RING, RETAINING art. 1402-058
По запросу
46
SPRING art. 1402-057
По запросу
47
SPRING art. 1402-063
По запросу
48
SHAFT,LOCK art. 1402-656
По запросу
49
Plug, Oil Level (inc. one No. 34) art. 1402-211
По запросу
50
Сальник редуктора на актуатор Arctic Cat art. 1402-056
от 2 048 ₽
51
Сальник Arctic Cat art. 2402-240
от 3 266 ₽
52
Заливная пробка редуктора Arctic Cat art. 0402-333
от 1 596 ₽
53
Уплотнительное кольцо Arctic Cat art. 0423-154
от 368 ₽
