модель 2015 года
- Модель Prowler 1000
- Код модели PROWLER 1000 XT RED (U2015R4W1PUSR)

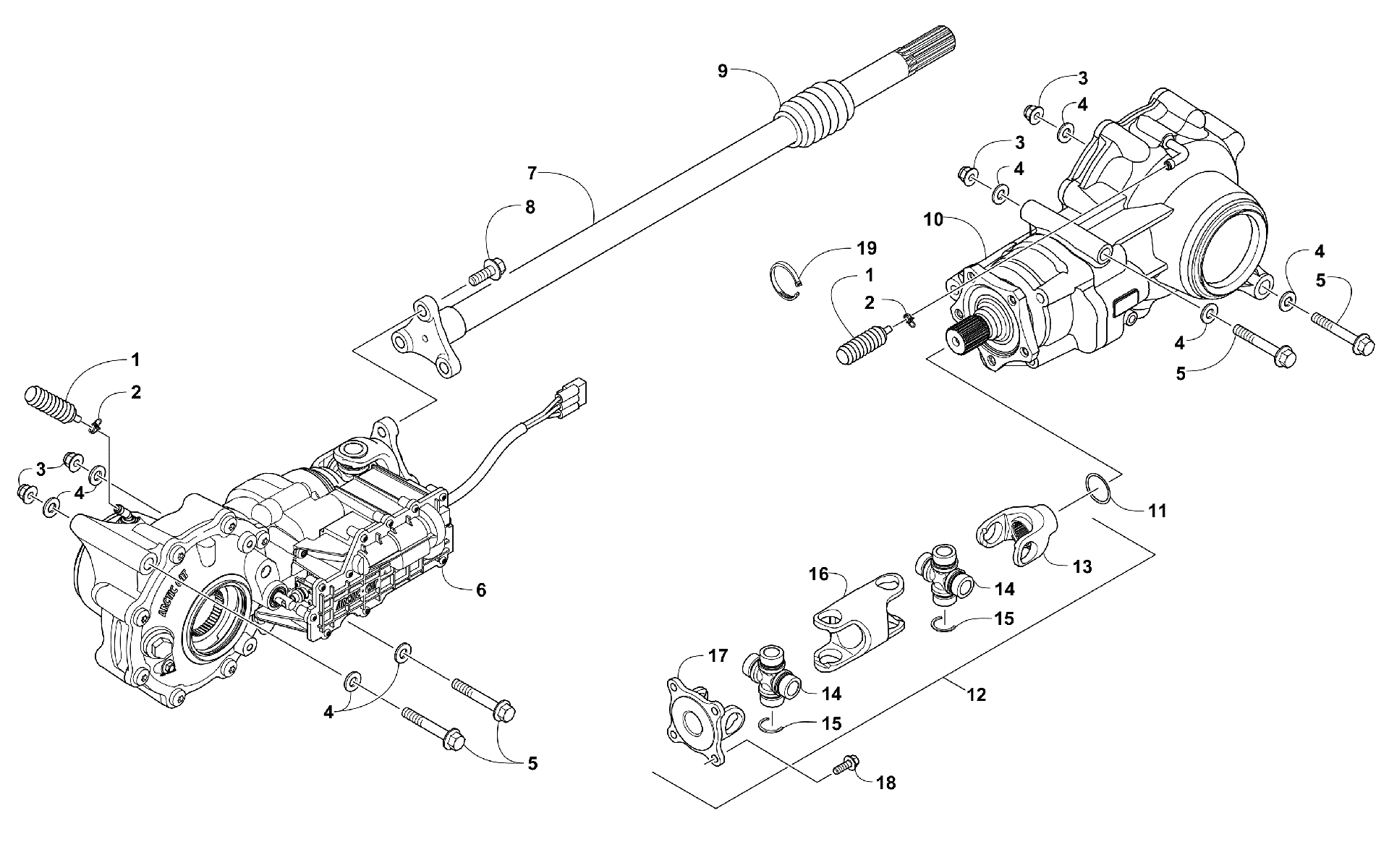

Схема трансмиссии ASSEMBLY [300257] для PROWLER 1000 XT RED (U2015R4W1PUSR)
Схема
Детали
![Трансмиссия ASSEMBLY [300257]](/upload/schemas/63446c70b160c6.43815948.gif)
Номер
Наименование детали
Цена
1
Сапун Arctic Cat art. 1402-620
от 750 ₽
2
Хомут сапуна Arctic Cat art. 0423-315
от 210 ₽
3
Гайка Arctic Cat art. 8428-002
от 310 ₽
4
Шайба Arctic Cat art. 0423-426
от 110 ₽
5
Screw, Cap art. 0423-404
По запросу
6
Gearcase, Front art. 2502-180
По запросу
7
Driveshaft, Front art. 1402-795
По запросу
8
Screw, Cap art. 8409-025
По запросу
9
Пыльник фланца кардана Arctic Cat art. 0402-966
от 1 596 ₽
10
Gearcase, Rear art. 2502-181
По запросу
11
O-RING art. 1402-203
По запросу
12
Задний кардан в сборе Arctic Cat Prowler art. 1502-560
По запросу
13
Вилка заднего кардана Arctic Cat art. 0502-522
По запросу
14
Крестовина 25мм Arctic Cat art. 0402-944
от 2 490 ₽
Аналог
4 000 ₽
Требуется 2 шт.
15
Стопор крестовины Arctic Cat art. 0423-395
от 326 ₽
16
Внутренняя часть заднего кардана Arctic Cat art. 1502-561
от 18 743 ₽
17
Фланец кардана Arctic Cat art. 1402-689
от 7 749 ₽
18
Болт Arctic Cat art. 8408-820
от 110 ₽
19
Зажим Arctic Cat art. 0123-788
По запросу
