модель 2020 года
- Модель Prowler PRO
- Код модели PROWLER PRO EPS RED (U2020MDV2PUSM)

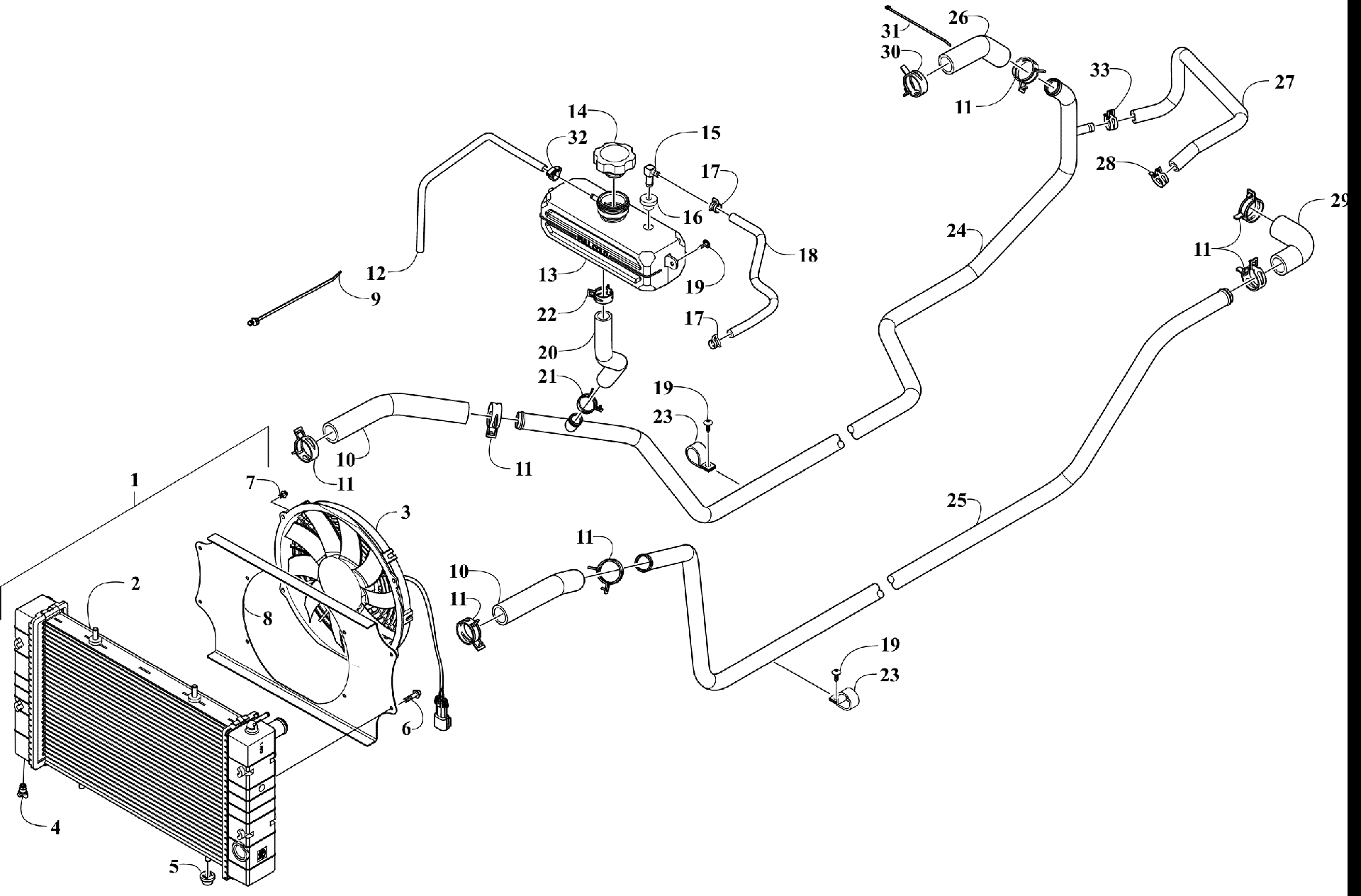

Схема системы охлаждения ASSEMBLY [302909] для PROWLER PRO EPS RED (U2020MDV2PUSM)
Схема
Детали
![Система охлаждения ASSEMBLY [302909]](/upload/schemas/63456e0842cfe4.42440307.gif)
Номер
Наименование детали
Цена
1
Radiator Assembly (inc. 2-8) art. 0513-067
По запросу
2
Radiator art. 0413-387
По запросу
3
Fan, Assembly art. 0413-449
По запросу
4
Plug, Drain art. 0413-459
По запросу
5
Grommet art. 1423-476
По запросу
6
Болт Arctic Cat art. 8408-625
от 116 ₽
7
Screw, Cap art. 8408-616
По запросу
8
Shroud, Fan art. 0413-483
По запросу
9
Tie, Cable - Push Mount art. 0623-677
По запросу
10
Hose, Coolant - Radiator art. 0410-418
По запросу
11
Хомут Arctic Cat art. 1623-322
от 788 ₽
12
Hose, 25 ft art. 0610-011
По запросу
13
Tank, Overflow (inc. 15-16)(replaces 0513-085) art. 0413-568
По запросу
14
Cap, Coolant Tank art. 4606-209
от 1 572 ₽
Аналог
Бачок расширительный с крышкой Arctic Cat ( 3706-684 )
art. SM-10030
18 559 ₽
Требуется 1 шт.
15
Fitting, 90° art. 0413-454
По запросу
16
Grommet art. 1670-325
По запросу
17
Clamp, Hose art. 1623-276
По запросу
18
Hose, Bleed Line art. 0410-422
По запросу
19
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
20
Hose, Coolant - Fill art. 0410-419
По запросу
21
Clamp, Hose art. 1623-289
По запросу
22
Clamp, Hose art. 1623-291
По запросу
23
Хомут патрубка охлаждения Arctic Cat art. 0423-594
По запросу
24
Pipe, Coolant - Thermostat/Radiator art. 0513-104
По запросу
25
Pipe, Coolant art. 0413-393
По запросу
26
Hose, Coolant - Engine Inlet art. 0410-426
По запросу
27
Hose, Bypass art. 0410-427
По запросу
28
Clamp, Hose art. 1623-285
По запросу
29
Hose, Coolant - Thermostat Outlet art. 0410-423
По запросу
30
Clamp, Hose art. 1623-321
По запросу
31
Зажим Arctic Cat art. 0123-788
По запросу
32
Clamp, Hose art. 0124-045
По запросу
33
Clamp art. 1623-283
По запросу
