модель 2020 года
- Модель Prowler PRO
- Код модели PROWLER PRO EPS RED (U2020MDV2PUSM)

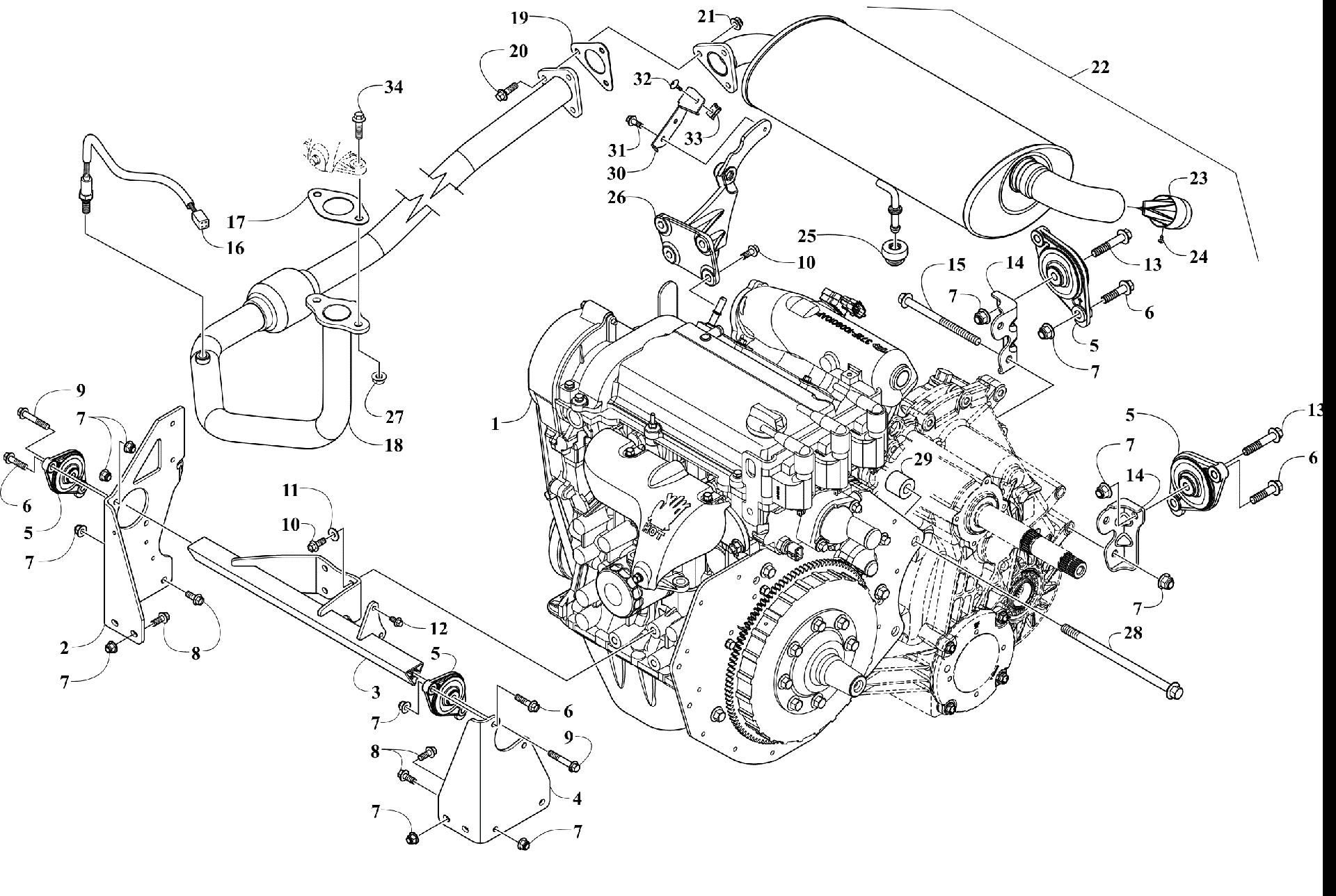

Схема двигателя AND EXHAUST ASSEMBLY [302890] для PROWLER PRO EPS RED (U2020MDV2PUSM)
Схема
Детали
![Двигатель AND EXHAUST ASSEMBLY [302890]](/upload/schemas/634574c8a84245.89507397.gif)
Номер
Наименование детали
Цена
1
Engine, Cherry - CH372 art. 0462-048
По запросу
2
Bracket, Support - Engine Mount - Right art. 6406-834
По запросу
3
Mount, Engine - Front art. 0508-048
По запросу
4
Bracket, Support - Engine Mount - Left art. 6406-835
По запросу
5
Mount, Engine art. 0408-100
По запросу
6
Болт M10x1,25x40 Arctic Cat art. 8409-040
от 160 ₽
7
Nut, Lock art. 1423-335
По запросу
8
Screw, Cap art. 8409-025
По запросу
9
Screw, Cap art. 8408-061
По запросу
10
Screw, Cap art. 1423-463
По запросу
11
Washer art. 8450-163
По запросу
12
Screw, Cap art. 8408-818
По запросу
13
Screw, Cap art. 8409-055
По запросу
14
Bracket, Rear Gearcase - Left art. 5406-583
По запросу
14
Bracket, Rear Gearcase - Right art. 5406-582
По запросу
15
Screw, Cap art. 0423-335
По запросу
16
Sensor, Oxygen art. 0430-135
от 5 395 ₽
17
Gasket, Manifold art. 3040-154
По запросу
18
Pipe, Head art. 0512-964
По запросу
19
Gasket, Exhaust Pipe art. 1412-013
По запросу
20
Screw, Cap art. 1423-564
По запросу
21
Nut, Lock art. 1623-912
По запросу
22
Muffler (inc. 23-24) art. 0512-970
По запросу
23
Spark Arrester art. 0512-835
По запросу
24
Screw, Self-Tapping art. 1423-323
По запросу
25
Grommet art. 2612-186
По запросу
26
Mount, Engine - Transaxle art. 0408-102
По запросу
27
Nut, Lock art. 1423-462
По запросу
28
Screw, Cap art. 1423-243
По запросу
29
Spacer art. 0823-578
По запросу
30
Bracket, Mounting - CVT Exhaust art. 6406-613
По запросу
31
Screw, Cap art. 8408-617
По запросу
32
Винт Arctic Cat art. 2623-164
от 368 ₽
33
Nut, U art. 1623-939
По запросу
34
Screw, Cap art. 1423-461
По запросу
