модель 2020 года
- Модель Prowler PRO
- Код модели PROWLER PRO EPS RED (U2020MDV2PUSM)

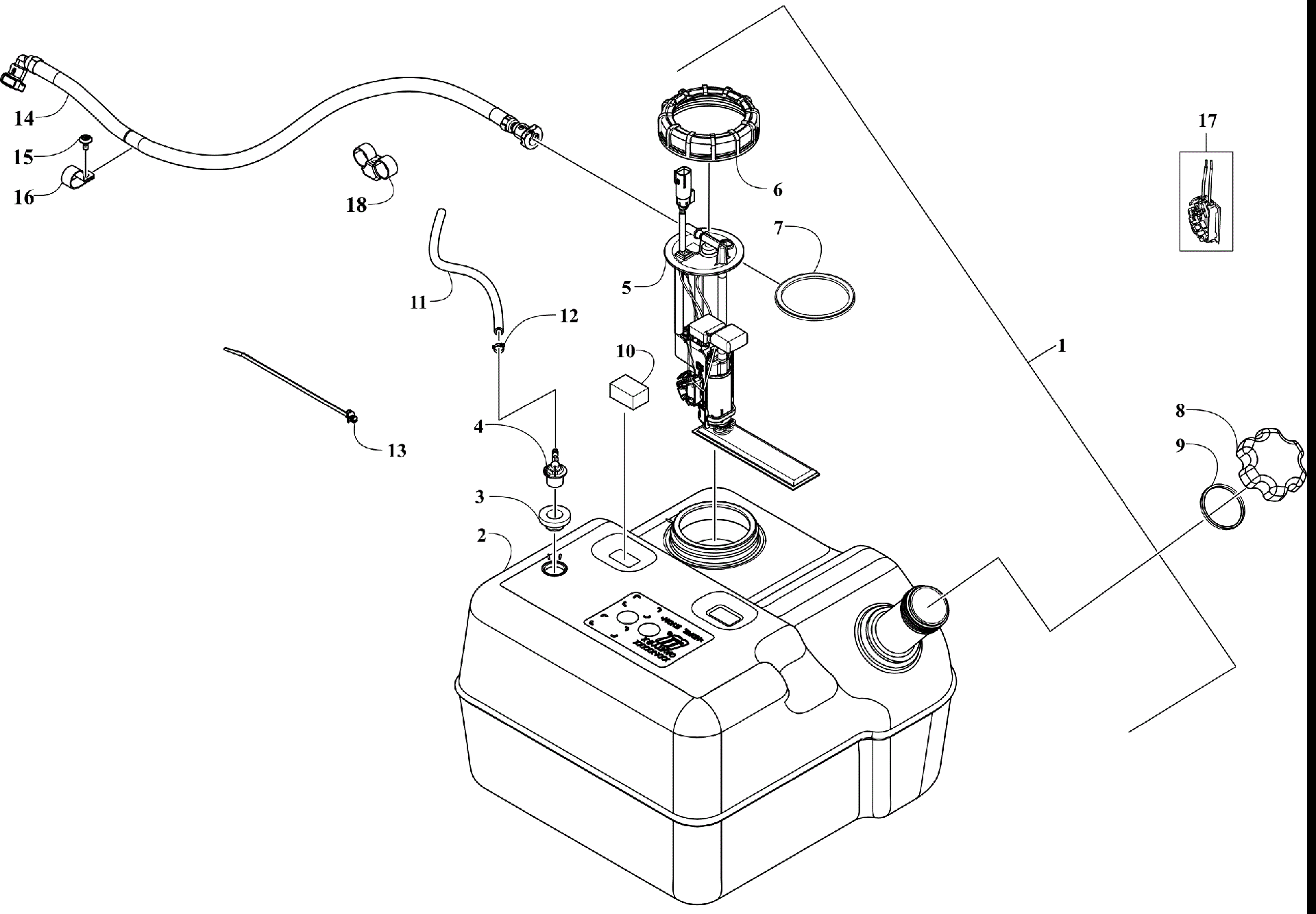

Схема топливный бака ASSEMBLY [302904] для PROWLER PRO EPS RED (U2020MDV2PUSM)
Схема
Детали
![топливный бак ASSEMBLY [302904]](/upload/schemas/63457e277bbe96.66354294.gif)
Номер
Наименование детали
Цена
1
Tank, Gas - Assembly (inc. 2-7) art. 0570-479
По запросу
2
Tank, Gas art. 1470-171
По запросу
3
Grommet art. 1670-822
По запросу
4
Клапан бензобака Arctic Cat art. 1670-787
от 4 694 ₽
5
Pump, Fuel - Assembly art. 0570-478
По запросу
6
Nut, Fuel Pump art. 2670-601
По запросу
7
Seal, Fuel Pump art. 1470-164
По запросу
8
Крышка бензобака Arctic Cat art. 0470-438
от 527 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
9
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
10
Foam, Tank art. 1470-049
По запросу
11
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
12
Clamp, Hose art. 0423-688
По запросу
13
Tie, Cable - Push Mount art. 0623-677
По запросу
14
Hose, Fuel art. 1470-160
По запросу
15
Screw, Machine art. 8476-612
По запросу
16
Clamp, Routing art. 1623-675
По запросу
17
Fuel Level Sensor Kit art. 1770-170
По запросу
18
Tie, Cable - Dual Band art. 1423-602
По запросу
