модель 2021 года
- Модель Prowler PRO Crew
- Код модели PROWLER RANCH CREW EPS CA ATOMIC COPPER (U2021M9V2PCAF)

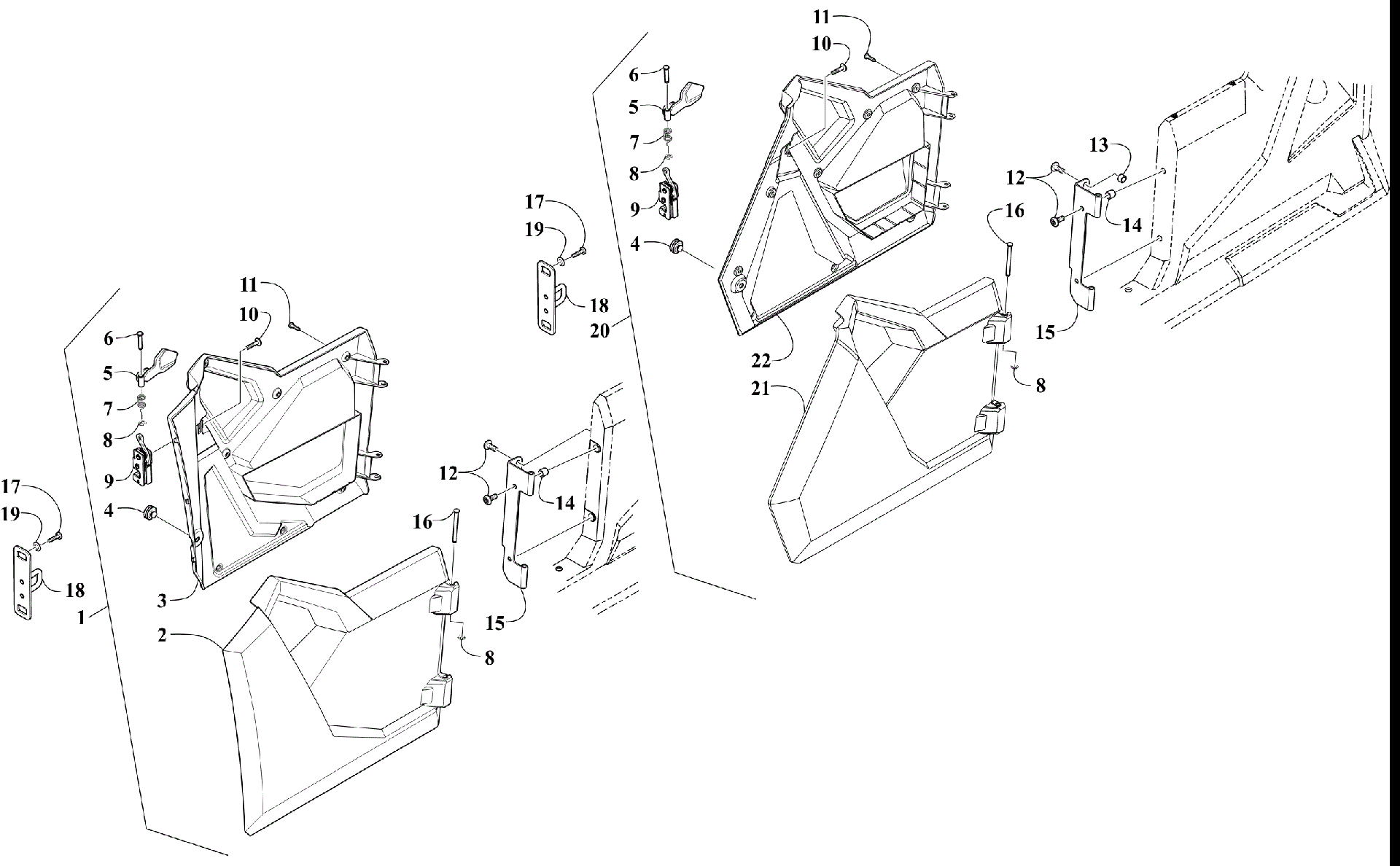

Схема dOOR узел [303561] для PROWLER RANCH CREW EPS CA ATOMIC COPPER (U2021M9V2PCAF)
Схема
Детали
![DOOR узел [303561]](/upload/schemas/634577bf8b2e13.55504217.gif)
Номер
Наименование детали
Цена
1
Door, Assembly - Left (inc. 2-11) art. 8506-157
По запросу
1
Door, Assembly - Right (inc. 2-11) art. 8506-156
По запросу
2
Panel, Door - Outer - Left art. 5406-551
По запросу
2
Panel, Door - Outer - Right art. 5406-550
По запросу
3
Panel, Door - Inner - Left art. 6406-579
По запросу
3
Panel, Door - Inner - Right art. 6406-578
По запросу
4
Bumper art. 1423-057
По запросу
5
Handle, Latch - Door Left art. 6406-585
По запросу
5
Handle, Latch - Door Right art. 6406-584
По запросу
6
Pin art. 1423-521
По запросу
7
Spring art. 1423-522
По запросу
8
E-Clip - 1/4 Diameter art. 1623-942
По запросу
9
Latch Left art. 6406-261
По запросу
9
Latch Right art. 6406-260
По запросу
10
Screw, Machine art. 8476-625
от 160 ₽
11
Screw, Self-Tapping art. 1623-933
По запросу
12
Screw, Machine art. 2623-084
По запросу
13
Spacer, Inner - Door art. 6406-581
По запросу
14
Spacer, Outer - Door art. 6406-580
По запросу
15
Hinge, Door - Black Left art. 8506-651
По запросу
15
Hinge, Door - Black Right art. 8506-650
По запросу
16
Pin, Hinge art. 6406-020
По запросу
17
Screw, Machine art. 1423-281
По запросу
18
Striker art. 9506-545
По запросу
19
Washer art. 8450-110
По запросу
20
Door, Assembly - Rear - Right (inc. 4-11 and 21-22) art. 8506-984
По запросу
20
Door, Assembly - Rear - Left (inc. 4-11 and 21-22) art. 8506-985
По запросу
21
Panel, Door - Rear - Outer - Right art. 6406-802
По запросу
21
Panel, Door - Rear - Outer - Left art. 6406-803
По запросу
22
Panel, Door - Inner - Left art. 6406-805
По запросу
22
Panel, Door - Inner - Right art. 6406-804
По запросу
