модель 2021 года
- Модель Prowler PRO Crew
- Код модели PROWLER RANCH CREW EPS CA ATOMIC COPPER (U2021M9V2PCAF)

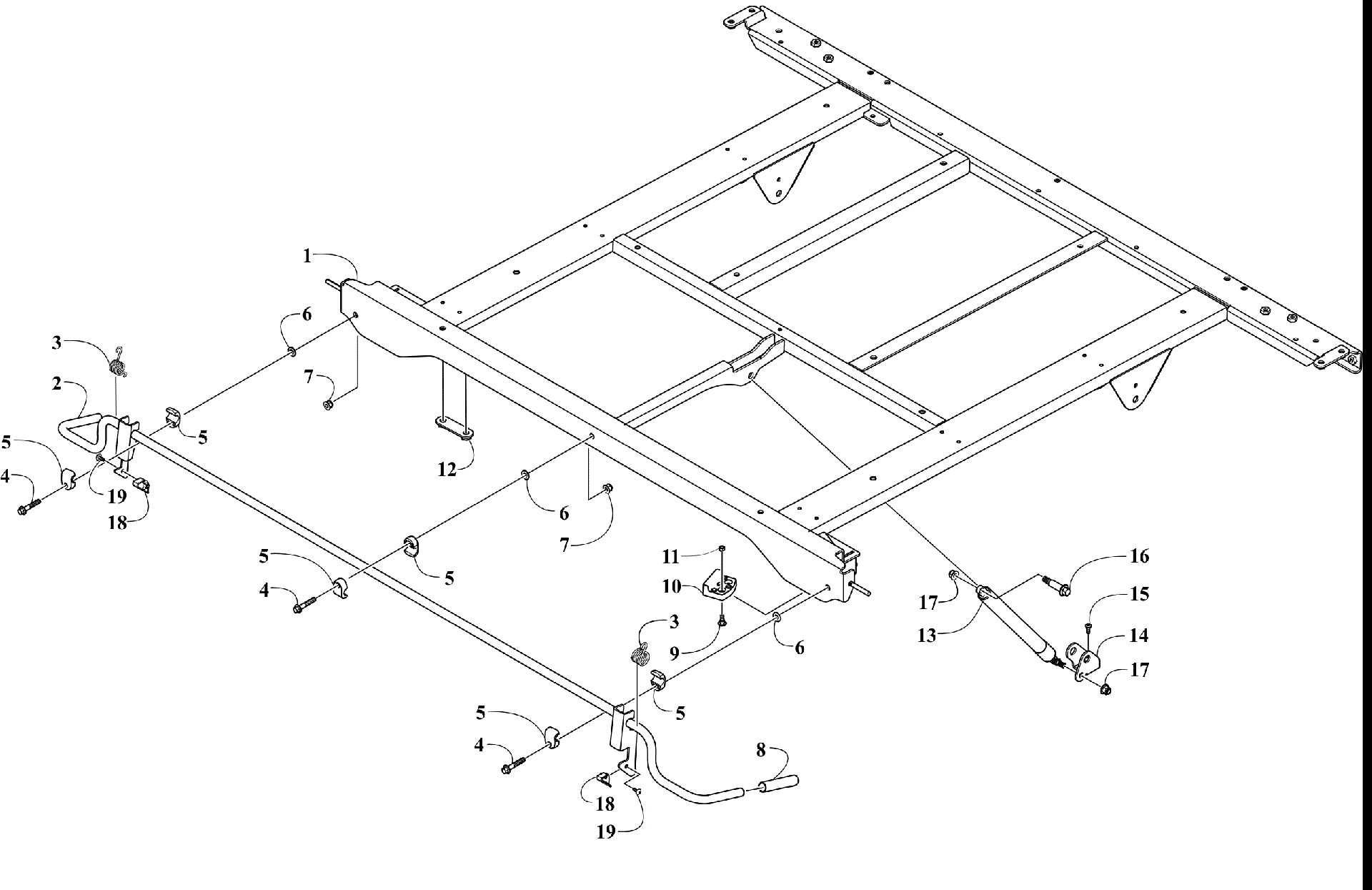

Схема tILT рама [304029] для PROWLER RANCH CREW EPS CA ATOMIC COPPER (U2021M9V2PCAF)
Схема
Детали
![TILT рама [304029]](/upload/schemas/634599b88459f4.76239644.gif)
Номер
Наименование детали
Цена
1
Frame, Cargo Box art. 8506-806
По запросу
2
Latch, Tilt art. 9506-544
По запросу
3
Spring, Latch Left art. 2416-405
По запросу
3
Spring, Latch Right art. 2416-404
По запросу
4
Screw, Cap art. 8408-845
от 1 415 ₽
5
Half, Clamp art. 1406-674
По запросу
6
Шайба Arctic Cat art. 0423-426
от 110 ₽
7
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
8
Grip, Latch art. 1406-736
По запросу
9
Болт Arctic Cat art. 0423-355
По запросу
10
Bumper, Tilt Frame art. 7406-050
По запросу
11
Nut art. 0623-038
от 110 ₽
12
Bracket, Tie Down - Lower art. 6406-797
По запросу
13
Spring, Gas art. 0405-640
По запросу
14
Bracket, Electric Lift art. 5406-597
По запросу
15
Screw, Machine art. 8468-617
По запросу
16
Screw, Cap art. 1423-596
По запросу
17
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
18
Wear Pad, Box Latch - Left art. 7406-471
По запросу
18
Wear Pad, Box Latch - Right art. 7406-470
По запросу
19
Screw, Self-Tapping art. 1623-661
По запросу
